3.8

Schaltschrank

3.8.1

Platzierung im Schaltschrank

Bei der Installationsplanung müssen die in der folgenden Abbildung angegebenen Mindestabstände unter Berücksichtigung der Vorschriften, die für
andere Baugruppen bzw. Zusatzmodule gelten, eingehalten werden.

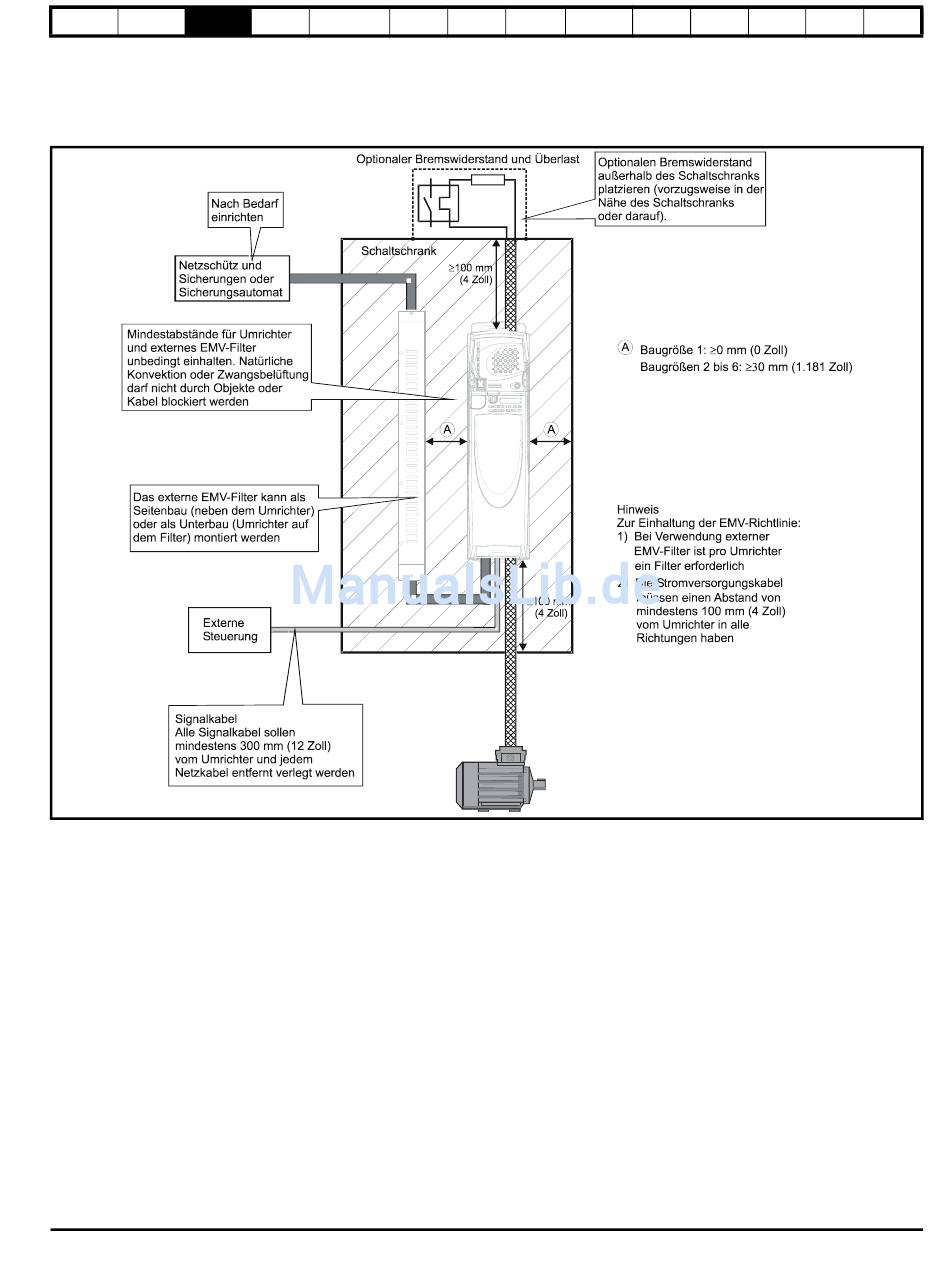

Abbildung 3-42 Platzierung im Schaltschrank
3.8.2 Schaltschrankgröße
1. Für jeden Umrichter, der im Schaltschrank installiert werden soll,
müssen die entsprechenden, unter Abschnitt 12.1.2
Leistungsverluste auf Seite 273 aufgeführten Verlustwerte
berücksichtigt werden.
2. Bei Verwendung externer EMV-Filter mit dem Umrichter müssen für
jeden im Schaltschrank installierten EMV-Filter die entsprechenden,
unter Abschnitt 12.2.1 EMV-Filterdimensionierung auf Seite 286
aufgeführten Verlustwerte berücksichtigt werden.
3. Wenn der Bremswiderstand im Schaltschrank installiert werden soll,
müssen die mittleren Leistungswerte jedes Bremswiderstandes
berücksichtigt werden.
4. Berechnen Sie den Gesamtwärmeverlust (in W) aller anderen im
Schaltschrank zu installierenden Baugruppen.
5. Addieren Sie die oben aufgeführten Verlustwerte. Das ergibt den
Gesamtwärmelust (in W) im Schaltschrank.
Berechnung der Größe eines geschlossenen
Schaltschranks
Die im Schaltschrank erzeugte Wärme wird durch natürliche Konvektion
(bzw. extern erzwungene Luftzirkulation) an die Umgebung abgegeben;
je größer die Oberfläche der Schaltschrankwände ist, desto besser kann
die Verlustwärme nach außen abgegeben werden. Damit die
Betriebsanleitung Unidrive SP
Ausgabenummer: 11
Elektrische Bedienung und Basis-
Installation Softwarestruktur parameter
Inbetrieb- SMARTCARD-
Optimierung
nahme Betrieb
Schaltschrankwände Wärme abgeben können, dürfen sie nicht durch
Hindernisse (z.B. Wände oder Fußboden) blockiert werden.
Sie können die mindestens erforderliche freie Oberfläche A
Schaltschrank mit der folgenden Formel berechnen:
P
A = -----------------------------------
e (
k T – T
int
Hierbei ist:
A Freie Oberfläche in m
e
T
Erwartete Maximaltemperatur in °C außerhalb des
ext
Schaltschranks
T Maximal zulässige Temperatur in °C innerhalb des
int
Schaltschranks
P Wärmeenergie in W, die von allen Wärmequellen im
Schaltschrank
k Wärmedurchgangskoeffizient des Schaltschrankmaterials
2
in W/m /°C
Beispiel
Berechnung der Schaltschrankgröße für die folgenden Werte:
• Zwei SP 1406-Umrichter im Betrieb mit normaler Überlast
• Jeder Umrichter soll mit einer PWM-Taktfrequenz von 6kHz
betrieben werden
Onboard- Erweiterte Technische Fehler-
SPS Parameter Daten diagnose
)
ext
2 2 2
(1 m = 10,9 Fuß )
