Stromversorgungen Mit Netzdrosseln; Dimensionierung Der Eingangsnetzdrossel; Versorgung Des Umrichters Mit Gleichspannung / Zwischenkreis-Parallelschaltung; Versorgung Des Kühlkörperlüfters - EPA Unidrive SP Betriebsanleitung

Sicherheits- Produkt- Mechanische
informationen informationen Installation
4.2.2

Stromversorgungen mit Netzdrosseln

Netzdrosseln für Eingangsleitungen vermindern die Gefahr der
Beschädigung des Umrichters auf Grund von Phasenunsymmetrien
bzw. größeren Störspannungen im Netz.
Es wird empfohlen, Netzdrosseln mit einer relativen Kurzschlussspan-
nung von ca. 2 % UK zu verwenden. Falls erforderlich, können höhere
Werte verwendet werden. Diese können sich jedoch wegen des zusätzli-
chen Spannungsabfalls negativ auf die Leistung des Umrichterausgangs
(niedrigere Drehmomentwerte bei höheren Drehzahlen) auswirken.
Bei allen Umrichterbaugrößen erlaubt eine Netzdrossel mit relativer
Kurzschlussspannung von ca. 2 % UK, den Einsatz des Umrichters bei
Unsymmetrien von 3,5 % durch ein Gegendrehfeld (entspricht 5 %
Unsymmetrie zwischen den Phasen).
Die folgenden Faktoren können schwerwiegende Störspannungen
hervorrufen:
• Kompensationsanlagen, die sich zu nahe am Umrichter befinden.
• Thyristorstromrichter größerer Leistung, ohne angemessene
Netzdrosseln am Netz.
• Direkt am Netz angeschlossene Motoren, die bedingt durch den
hohen Anlaufstrom einen kurzzeitigen Spannungseinbruch von mehr
als 20 % bewirken %.
Durch solche Störspannungen können im
Eingangsstromversorgungskreis des Umrichters extrem hohe Ströme
fließen. Dies kann zu ständigen Fehlerabschaltungen oder im Extremfall
zum Ausfall des Umrichters führen.
Umrichter mit niedrigen Leistungsnennwerten können ebenfalls für
Störspannungen anfällig sein, wenn diese Geräte an Netzen mit hoher
Kurzschlussleistung betrieben werden.
Für die folgenden Umrichterbautypen wird der Einsatz von Netzdrosseln
empfohlen, falls mindestens einer der oben aufgeführten Faktoren
zutrifft oder die Netzleistung 175kVA überschreitet:
SP1201 SP1202 SP1203 SP1204
SP1401 SP1402 SP1403 SP1404
Die Baugrößen SP1405 bis SP4606 besitzen eine interne
Zwischenkreisdrossel, und SP5401 bis SP6602 sind mit internen
Leitungsdrosseln ausgestattet, sodass für diese Modelle keine
Netzdrosseln erforderlich sind, es sei denn, es treten extreme
Phasenunsymmetrien oder besonders schlechte Netzverhältnisse auf.
Jeder Umrichter muss bei Bedarf mit eigenen Netzdrosseln ausgerüstet
sein. Es sollten drei unabhängige oder eine Dreiphasen-Netzdrossel
verwendet werden.
Nennströme für Netzdrosseln
Die Ströme für Netzdrosseln sollten wie folgt dimensioniert werden:
Nenndauerstromstärke:
Darf den Eingangsdauernennstrom des Umrichters nicht
unterschreiten
Wiederholt auftretende Spitzenstromstärke:
Darf den doppelten Eingangsdauernennstrom des Umrichters nicht
unterschreiten
4.2.3

Dimensionierung der Eingangsnetzdrossel

Die (bei Y %) erforderliche Induktivität kann mit der folgenden Gleichung
berechnet werden:
Y V 1
× ×
--------- - ------ - ----------- -
L =
100 2πfI
3
Hierbei ist:
I = Eingangsnennstrom des Umrichters (A)
L = Induktivität (H)
f = Netzfrequenz (Hz)
V = Leiterspannung
Betriebsanleitung Unidrive SP
Ausgabenummer: 11
Elektrische Bedienung und Basis-
Installation Softwarestruktur parameter
Inbetrieb- SMARTCARD-
Optimierung
nahme Betrieb
4.3 Versorgung des Umrichters mit
Gleichspannung /
Zwischenkreis-Parallelschaltung
Alle Umrichter außer den Baugrößen 8 und 9 können mit
Gleichstromversorgung anstelle der 3-Phasen Wechselstromversorgung
geliefert werden.
Die Verbindung der Zwischenkreise mehrerer Umrichter wird
vorzugsweise verwendet, um:
1. einen Energieausgleich über den Zwischenkreis bei elektrisch
gegeneinander arbeitenden Antrieben zu ermöglichen.
2. den Einsatz eines einzigen Bremswiderstandes zur Begrenzung der
generatorischen Energie mehrerer Umrichter zu ermöglichen.
In dieser Konfiguration sind die Kombinationsmöglichkeiten für
Umrichter begrenzt.
Konkrete Anwendungsdaten können Sie beim Lieferanten des
Umrichters erfragen.
4.4 Versorgung des Kühlkörperlüfters
Der Kühlkörperlüfter beim Unidrive SP der Baugrößen 1 bis 5 wird intern
vom Umrichter mit Spannung versorgt. Der Kühlkörperlüfter bei
Baugröße 6 benötigt eine externe 24V-Gleichspannungsversorgung.
Die Anschlüsse für den Kühlkörperlüfter müssen an den oberen
Klemmenblock neben dem W-Phasenausgang am Umrichter erfolgen.

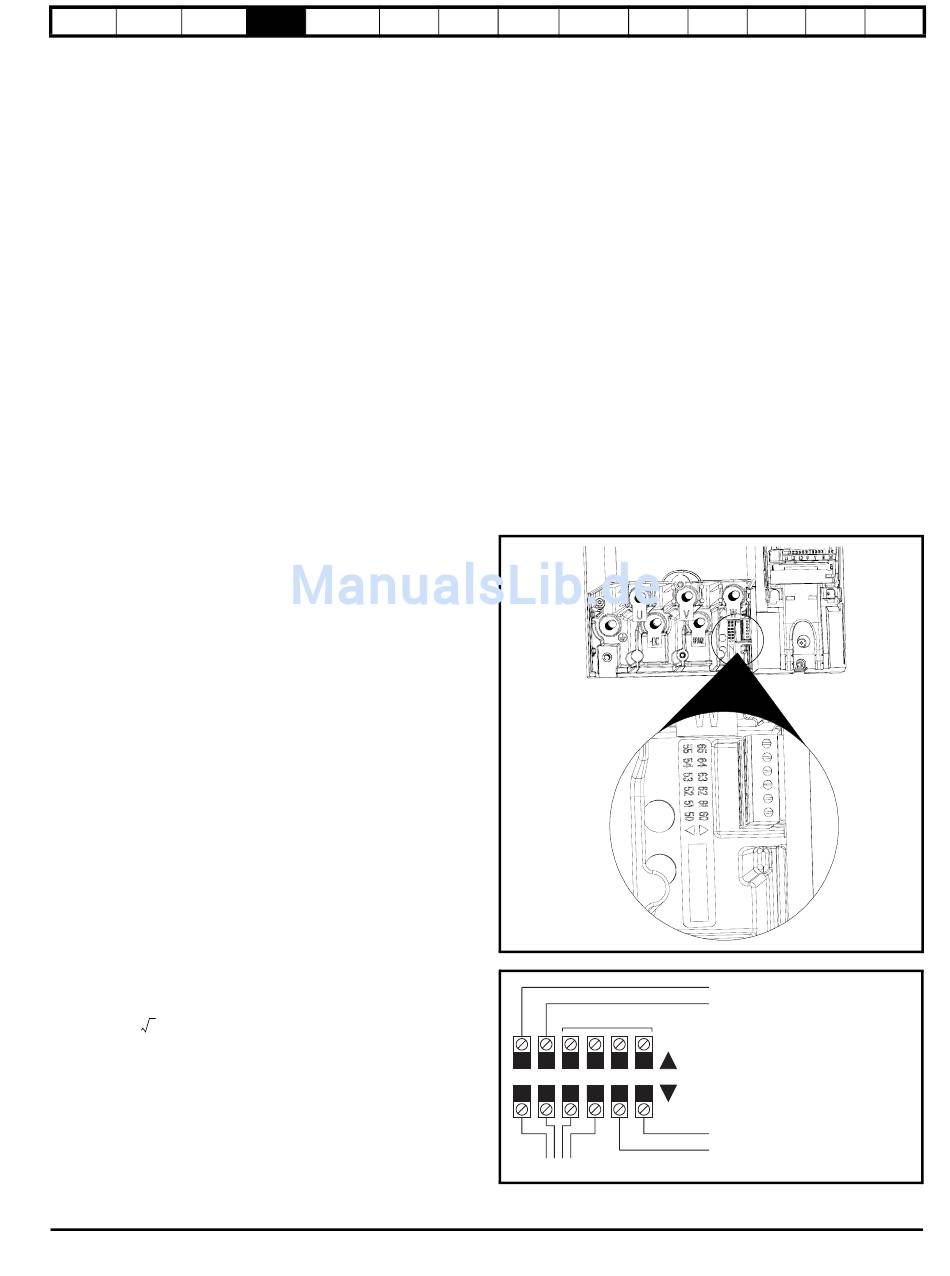

Abbildung 4-11 zeigt die Lage der Anschlüsse für den Kühlkörperlüfter.
Abbildung 4-11 Lage der Kühlkörperlüfter-Netzanschlüsse bei
Baugröße 6
Abbildung 4-12 Kühlkörperlüfter-Netzanschlüsse bei Baugröße 6
Nicht verbunden
65 64 63 62 61
55 54 53 52 51
Zum Kühlkörperlüfter
