24Vdc-Steuerspannung - EPA Unidrive SP Betriebsanleitung

Sicherheits- Produkt- Mechanische
informationen informationen Installation
Die Anforderungen an den Netzanschluss für den Kühlkörperlüfter sind
wie folgt:
Nennspannung:
Minimalspannung:
Maximalspannung:
Aufgenommener Strom:
Empfohlene Stromversorgung: 24V, 100W, 4,5A
Empfohlene Sicherung:
Die 24V-Stromversorgung wird im frei stehenden Schaltschrank geliefert,
benötigt jedoch eine anwenderseitige 115V- oder 240V-Versorgung.

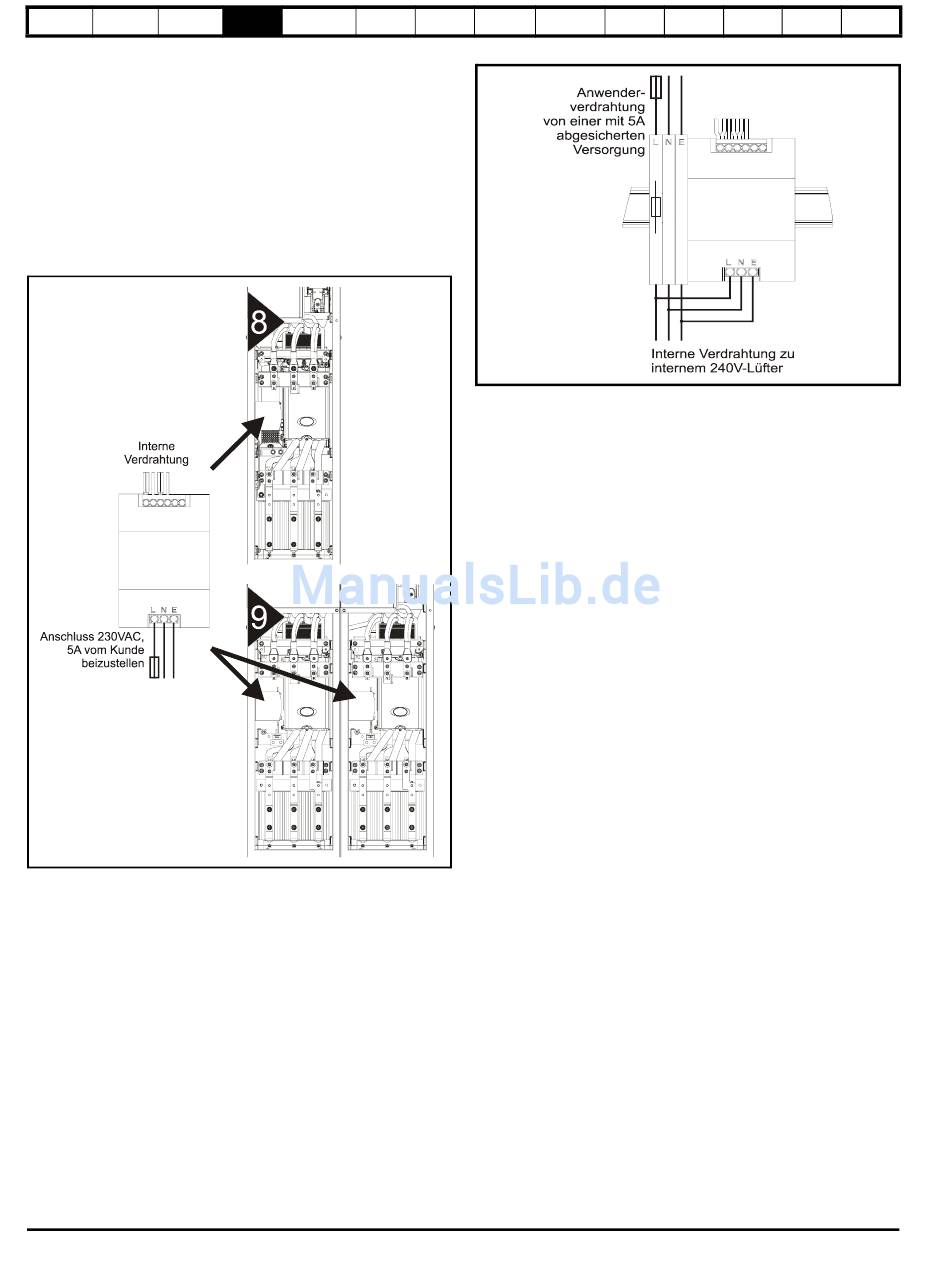

Abbildung 4-13 Lage der 24V-Stromversorgung der Umrichter-
Baugrößen 8 und 9 im frei stehenden Schaltschrank
Artikelnummer: 8510-0000
Stromklasse: 10 A
Eingangsspannung: 85 bis 123 / 176 bis 264VAC automatisch
Kabelquerschnitt: 0,5mm
Versorgungssicherung: träge 5A-Sicherung
Beim Modell SP8414 ist die 24V-Stromversorgung anders ausgelegt
aufgrund des zusätzlichen Lüfters auf dem Schaltschrankdach, wie in
Abbildung 4-14 dargestellt.
74
Elektrische Bedienung und Basis-
Installation Softwarestruktur parameter
24Vdc
23,5Vdc
27Vdc
3,3 A
Flinke 4A-Sicherung
2 2
(I t weniger als 20A s)
2
(20AWG)
Inbetrieb- SMARTCARD-
Optimierung
nahme Betrieb
Abbildung 4-14 24V-Stromversorgung beim SP8414
4.5

24Vdc-Steuerspannung

Der 24V-Gleichspannungseingang des Unidrive SP hat drei
Hauptfunktionen.
• Er kann als ergänzende Stromversorgung verwendet werden,
um die zusätzlichen SM-Universal Encoder Plus oder SM-I/O Plus
Module einschließlich der angeschlossenen Lasten zu versorgen,
wenn das interne Netzteil des Umrichters nicht ausreicht. (Falls vom
Umrichter zu viel Strom geliefert wird, löst dieser eine
Fehlerabschaltung ,PS.24V' aus.)
• Er kann als Backup-Stromversorgung verwendet werden, um die
elektronischen Baugruppen des Umrichters beim Abschalten der
Netzspannung weiterhin mit Strom zu versorgen. Dadurch können
Feldbus-Module, Applikationsmodule, Encoder oder die serielle
Kommunikation weiterhin ordnungsgemäß arbeiten.
• Er kann für die Inbetriebnahme des Umrichters verwendet werden,
wenn keine Netzspannungen verfügbar sind, da das Display dann
korrekt arbeitet. Allerdings verbleibt der Umrichter so lange in
Fehlerabschaltungszustand UV, bis entweder die Netzversorgung
oder der Niederspannungsmodus aktiviert wird. Daher ist eventuell
keine Fehlerdiagnose möglich. (Zur Speicherung bei Netz aus
markierte Parameter werden nicht gesichert, wenn ein 24V-Eingang
für Backup-Stromversorgung verwendet wird.)
Arbeitsspannungsbereich der 24V-Stromversorgung:
Maximal zulässige Dauerbetriebsspannung:
Mindestens erforderliche Dauerbetriebsspannung:
Nennbetriebsspannung:
Mindestens erforderliche Einschaltspannung:
Maximale Belastung für den Netzanschluss bei 24V:
Empfohlene Sicherung:
Die Mindest- und Höchstwerte für die Spannung enthalten auch die
Welligkeits- und Rauschwerte, die 5 % nicht überschreiten dürfen.
Onboard- Erweiterte Technische
SPS Parameter Daten diagnose
Betriebsanleitung Unidrive SP
Fehler- Hinweise zur
UL-Listung
30,0 V
19,2 V
24,0 V
21,6 V
60 W
3 A, 50 Vdc
