3.4.4 Entfernen der Kabeleinführung sowie der
Ausbrüche an den Abdeckungen der
Gleichspannungsanschlussklemmen

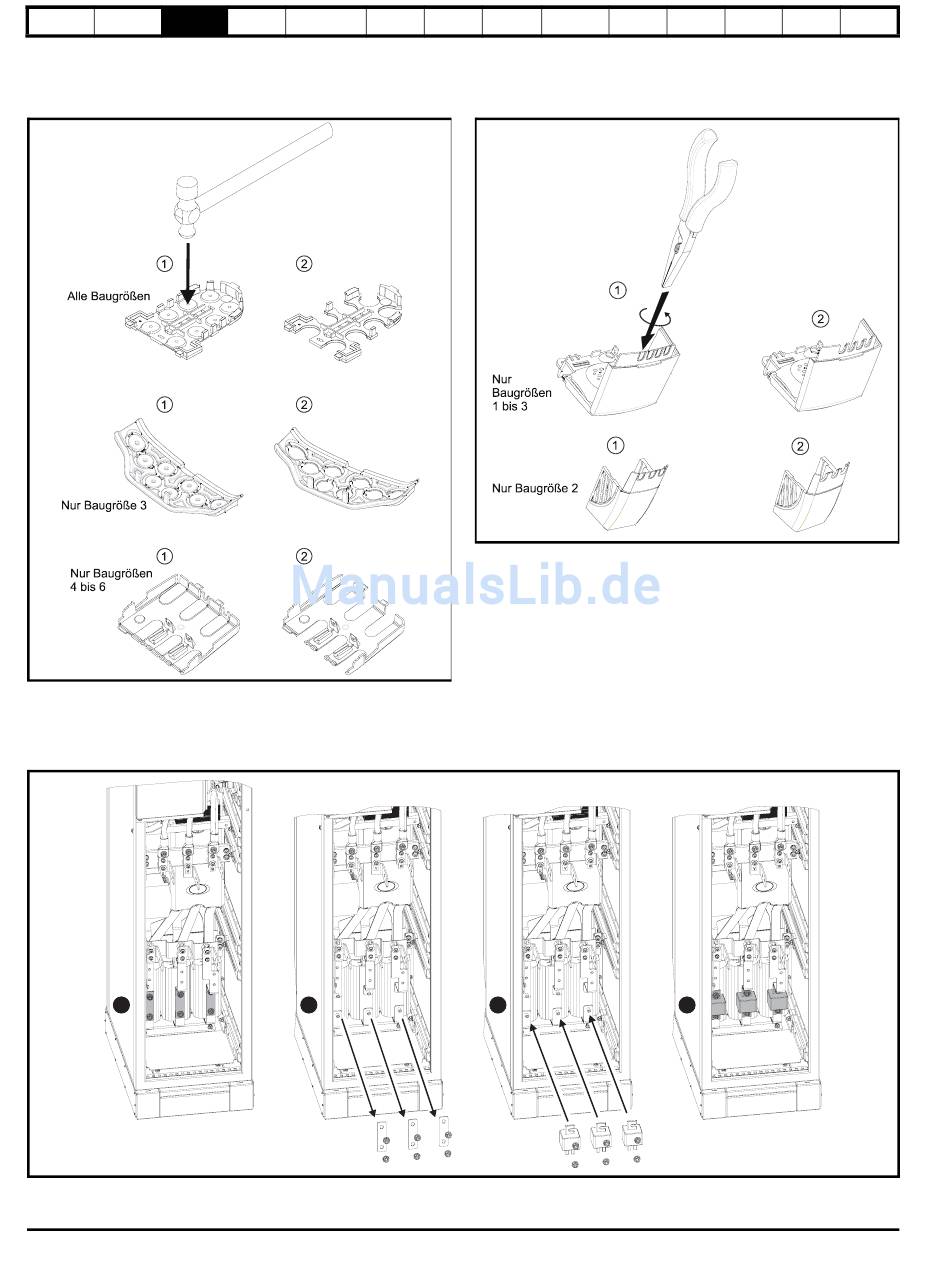

Abbildung 3-18 Entfernen der Kabeleinführungsausbrüche
Legen Sie die Kabeleinführung auf eine flache feste Oberfläche.
Schlagen Sie die erforderlichen Ausbrüche mit einem Hammer wie
dargestellt (1) heraus. Wiederholen Sie dies, bis alle erforderlichen
Ausbrüche entfernt worden sind (2). Entgraten Sie alle Ausbrüche.
Abbildung 3-20 Einbau der Sicherungen in die Umrichter-Baugrößen 8 und 9 im frei stehenden Schaltschrank
1
Die Sicherungen müssen installiert werden. Diese sind bei EPA erhältlich. Weitere Informationen finden Sie in Tabelle 4-6 auf Seite 77.
Die Muttern, mit denen die Sicherungen befestigt werden, müssen auf ein Drehmoment von 12Nm (8.8lb.ft) angezogen werden.
36
Elektrische Bedienung und Basis-
Installation Softwarestruktur parameter
2
Inbetrieb- SMARTCARD-
Optimierung
nahme Betrieb
Abbildung 3-19 Entfernen der Ausbrüche an den Abdeckungen
der Gleichspannungsanschlussklemmen
Fassen Sie die Ausbrüche an den Abdeckungen der Gleichspannungs-
anschlussklemmen wie in (1) dargestellt mit einer Zange. Zum Entfernen
der Ausbrüche müssen Sie diese verdrehen. Wiederholen Sie dies,
bis alle erforderlichen Ausbrüche entfernt worden sind (2).
Entgraten Sie alle Ausbrüche. Verwenden Sie die im Zubehörsatz
(Abbildung 2-5 und Abbildung 2-6 auf Seite 23 und Abbildung 2-7
und Abbildung 2-8 auf Seite 24) gelieferten Kunststoffkappen für die
GS-Versorgungsklemmen, um die Isolierung an der Umrichteroberseite
zu gewährleisten.
