Produktinformationen

2.1

Nennwerte

Der Unidrive SP besitzt zwei Leistungsbereiche.
Durch den Motornennstrom wird der Leistungsbereich - Betrieb mit
erhöhter Überlast (150 %) oder Betrieb mit normaler Überlast (110 %) -
festgelegt.
Diese beiden Angaben entsprechen den im Standard IEC60034
festgelegten Werten.

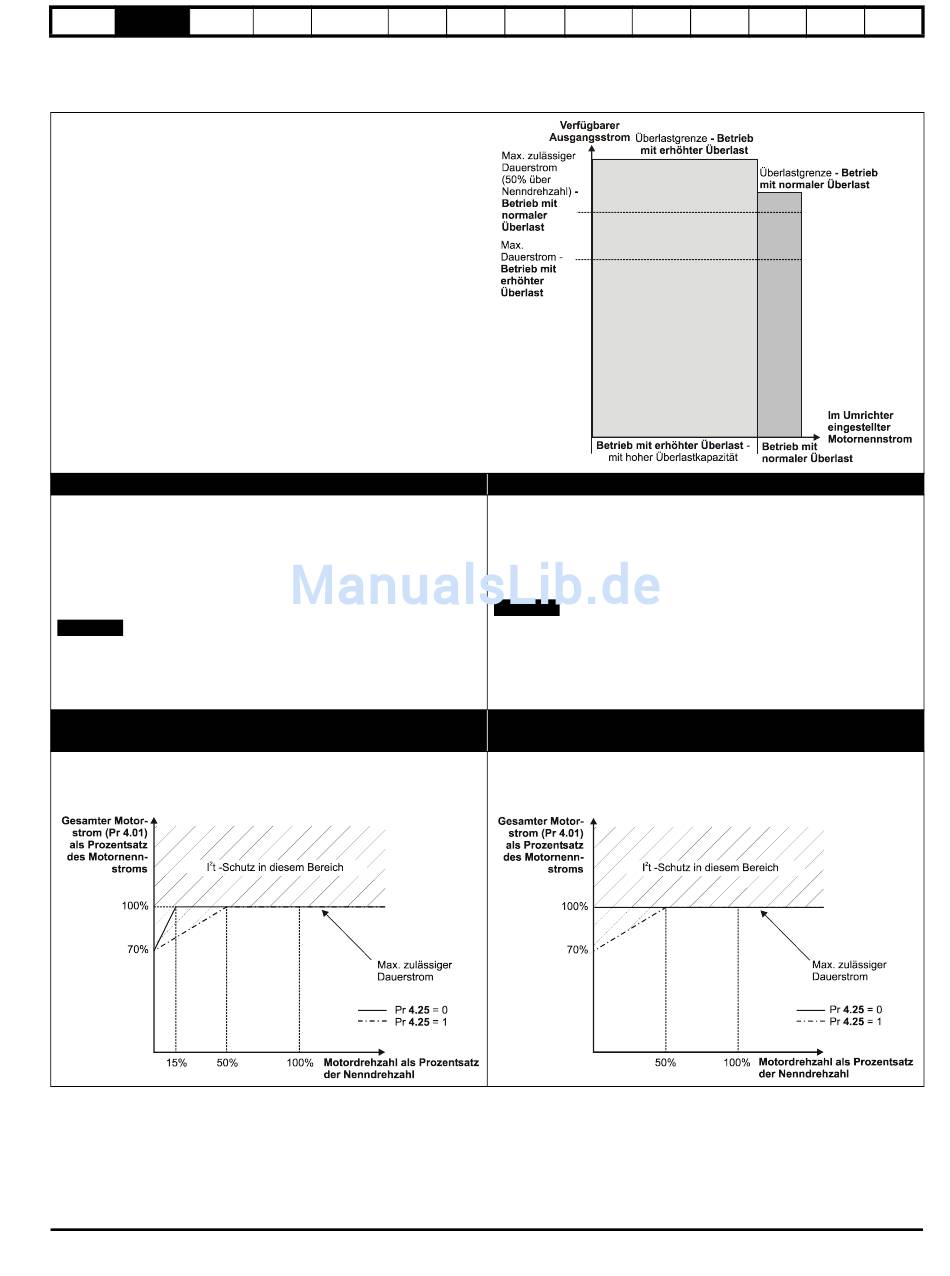

In der nebenstehenden Abbildung sind die Unterschiede zwischen
Betrieb mit normaler Überlast und Betrieb mit erhöhter Überlast in
Bezug auf Dauernennstrom und kurzzeitige Überlastgrenzen
dargestellt.
Betrieb mit normaler Überlast
Bei Anwendungen, die Asynchronmotoren mit Eigenbelüftung nutzen
und nur wenig auf Überlast gefahren werden (z. B. Lüfter, Pumpen).
Asynchronmotoren mit Eigenbelüftung müssen zusätzlich gegen
Überlastung geschützt werden, da der Lüfter bei niedrigen Drehzahlen
eine geringere Kühlleistung besitzt. Zur Bereitstellung eines optimalen
Überlastschutzes arbeitet die
im folgenden Diagramm veranschaulicht.
HINWEIS
Die Drehzahl, bei der der Überlastschutz für niedrige Drehzahlen greift,
kann durch die Einstellung von Pr 4.25 geändert werden. Der Schutz
beginnt, sobald die Motordrehzahl unter 15 % der Nenndrehzahl fällt,
wenn Pr 4.25 = 0 (Standard) bzw. unter 50 %, wenn Pr 4.25 = 1.
2
Verwendung der I t-Schutzfunktion für den Motor
(Fehlerabschaltung It.AC)
2
Die I t-Motorschutzfunktion ist im untenstehenden Diagramm
dargestellt. Sie ist kompatibel mit:
• Asynchronmotoren mit Eigenbelüftung
Betriebsanleitung Unidrive SP
Ausgabenummer: 11
Elektrische Bedienung und Basis-
Installation Softwarestruktur parameter
2
t-Software drehzahlabhängig. Dies wird
Inbetrieb- SMARTCARD-
Optimierung
nahme Betrieb
Betrieb mit erhöhter Überlast (Standardeinstellung)
Bei Anwendungen mit konstantem Drehmoment, bei denen
Überlastungen öfters auftreten können (z.B. Wickler und
Hubanwendungen).
Der thermische Schutz ist so eingestellt, dass Asynchronmotoren mit
Fremdlüfter und Servomotoren mit Dauermagneten standardmäßig
geschützt werden.
N
HINWEIS
Bei Einsatz von Motoren mit Eigenbelüftung und wenn zusätzlicher
thermischer Schutz für Drehzahlen unter 50 % der Nenndrehzahl
erforderlich ist, kann durch Einstellung des Parameters Pr 4.25 = 1 ein
zusätzlicher thermischer Schutz aktiviert werden.
2
Die I t-Motorschutzfunktion ist standardmäßig kompatibel mit:
• Asynchronmotoren mit Fremdkühlung
• Servomotoren mit Dauermagneten
