3.4.2 Zusammenbau der Schränke
Die folgende Zeichnung zeigt, wie die Schranktypen zusammenzubauen
sind.

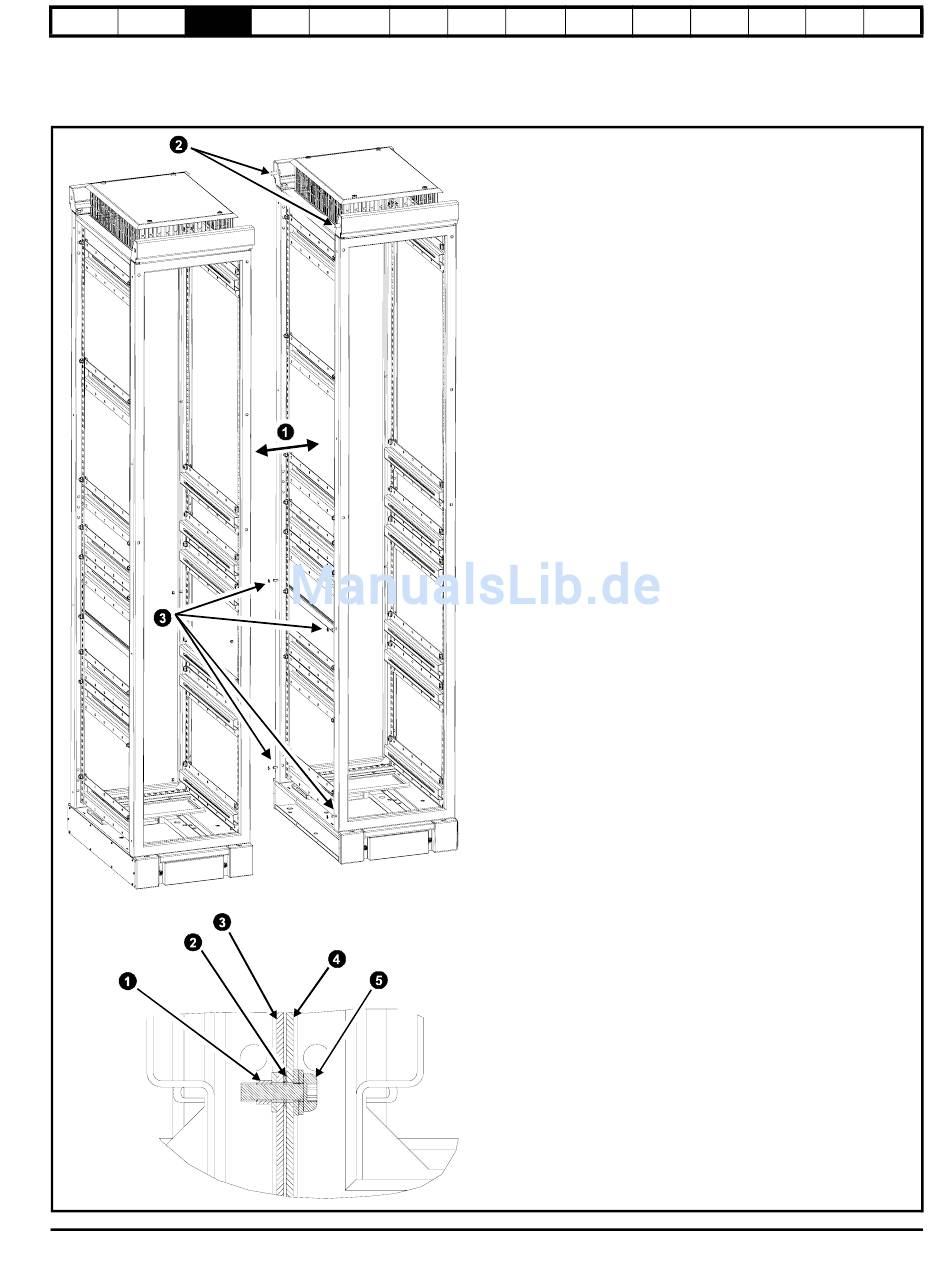

Abbildung 3-14 Zusammenbau der Schränke
Betriebsanleitung Unidrive SP
Ausgabenummer: 11
Elektrische Bedienung und Basis-
Installation Softwarestruktur parameter
Inbetrieb- SMARTCARD-
Optimierung
nahme Betrieb
1. Beide Schränke zusammen schieben
2. An zwei Stellen (Vorder- und Rückseite) Schrauben,
Muttern und Unterlegscheiben durch die beiden
Hebebleche befestigen
3. An vier Stellen (zwei vorne, zwei hinten) mit M6 Schrauben,
Muttern und Unterlegscheiben befestigen. Zwischen den
Schränken ist eine Sicherungsscheibe M6 anzubringen
Bei Verbinden eines Einspeiseschranks mit einem frei
stehenden Umrichterschrank muss ersterer immer links stehen.
Beim Verbinden eines Masterschranks mit einem Slaveschrank
muss der Master immer rechts stehen.
1. Mutter M6
2. Sicherungsscheibe M6
3. Rahmen Slaveschrank:
Beispiel: Einspeiseschrank, Anwendungsschrank, Slave
Baugröße 9
4. Rahmen Masterschrank
Beispiel: Master, Baugröße 8 oder 9
5. Schraube M6
