3.6.2 Durchsteckmontage
Bei Umrichtern in Durchsteckmontage müssen die Klemmen-
abdeckungen unten entfernt werden, damit der Zugang zu den
Montagebohrungen möglich ist. Nach dem Einbau des Umrichters
können die Anschlussklemmenabdeckungen wieder aufgesetzt werden.

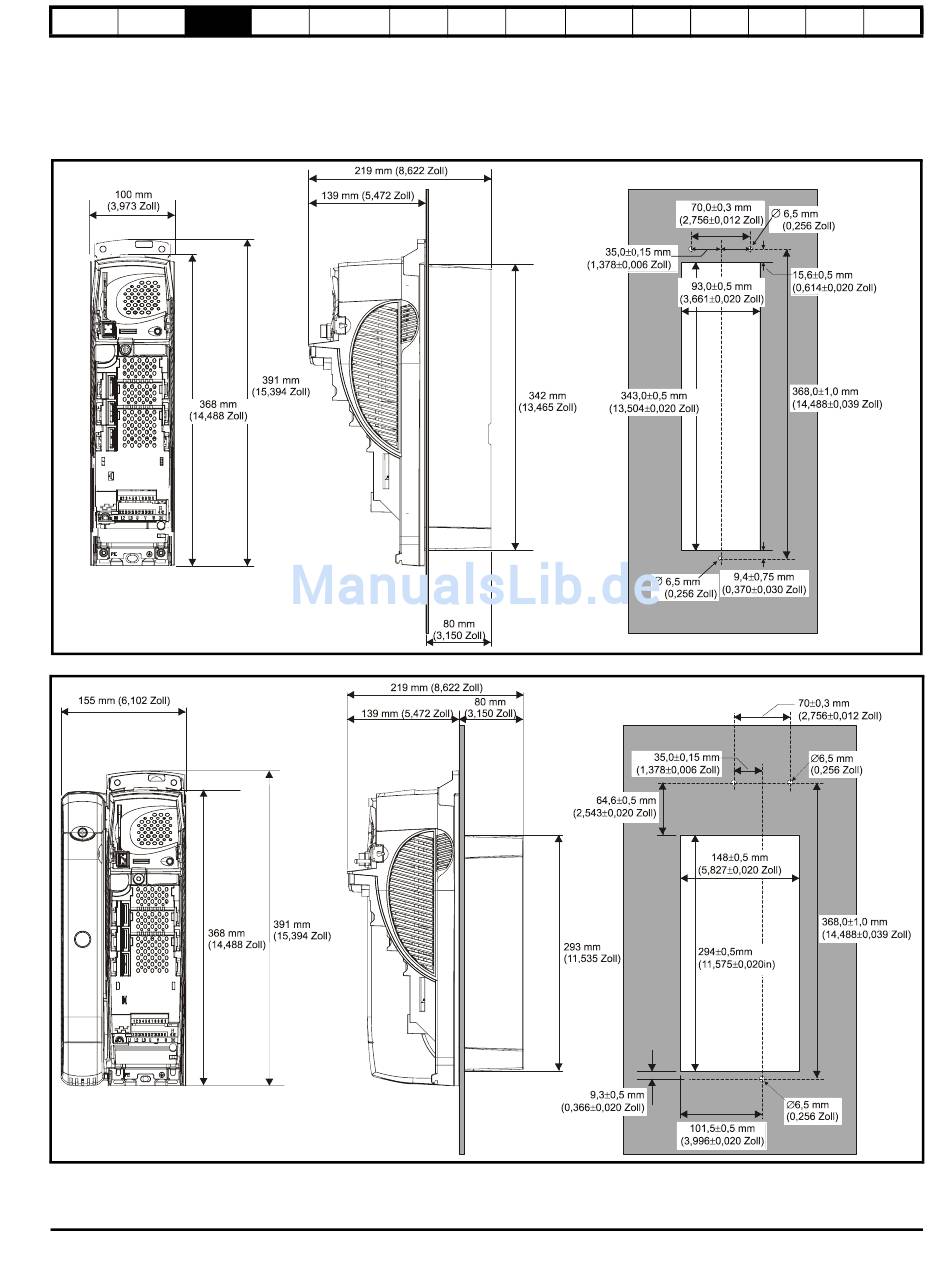

Abbildung 3-30 Durchsteckmontage für Umrichter der Baugröße 1
Abbildung 3-31 Durchsteckmontage für Umrichter der Baugröße 2
