3.5 Ein- und Ausbau von
Solutions-Modulen
Vor dem Einbau/Ausbau von Solutions-Modulen muss der
Umrichter spannungslos sein. Bei Nichtbeachtung können
Umrichter und/oder Solutions-Modul beschädigt werden.

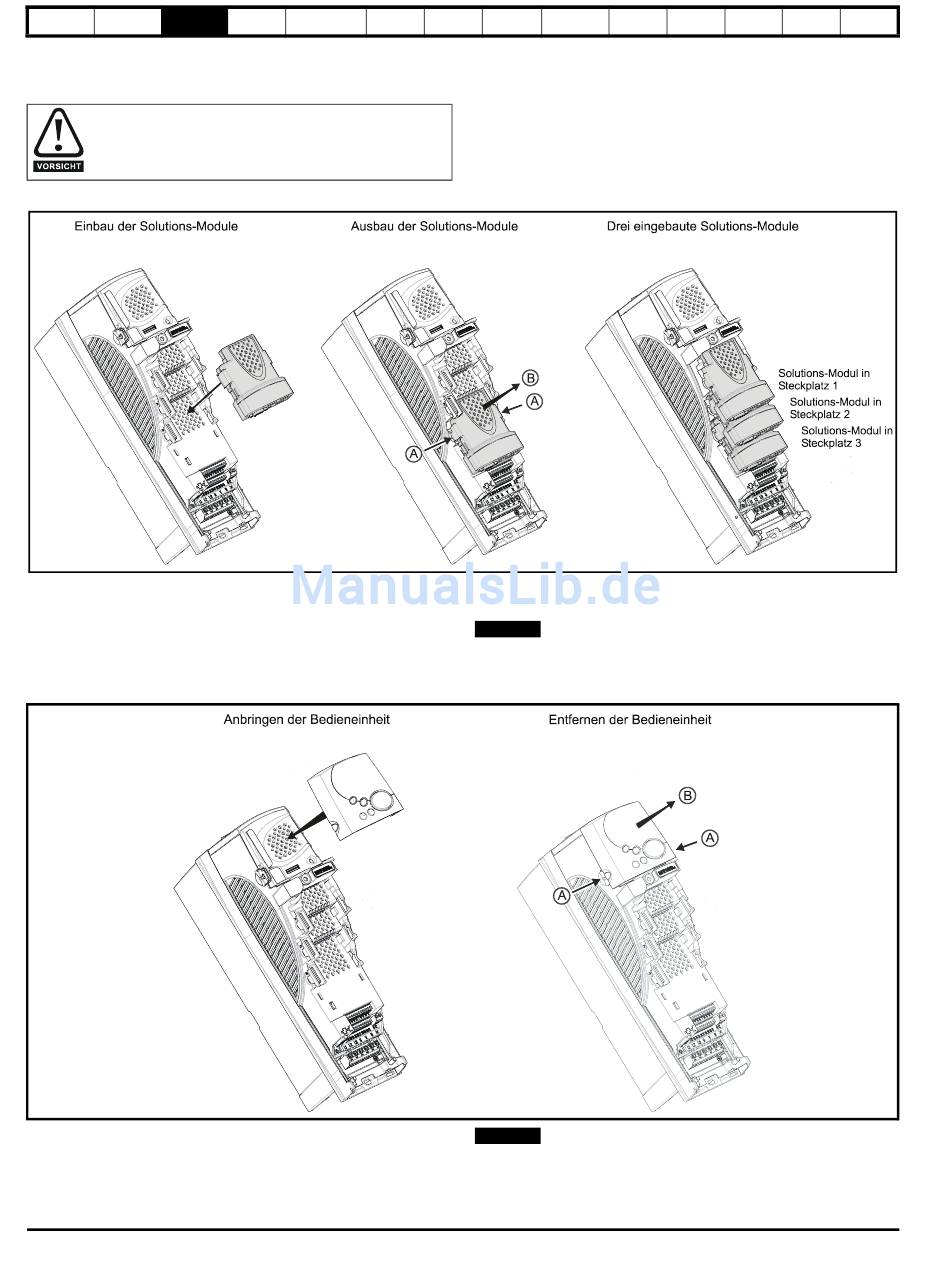

Abbildung 3-22 Ein- und Ausbau von Solutions-Modulen
Drücken Sie zum Einsetzen eines Solutions-Moduls dieses in der oben
dargestellten Richtung hinein, bis es an beiden Seiten einrastet.
Zum Entfernen des Solutions-Moduls müssen Sie an den Punkten (A)
nach innen drücken und in der dargestellten Richtung (B) ziehen.
Abbildung 3-23 Ein- und Ausbau der Bedieneinheit
Richten Sie zum Einsetzen die Bedieneinheit aus. Drücken Sie dann
solange leicht in der dargestellten Richtung, bis sie einrastet.
Zum Entfernen der Bedieneinheit müssen Sie die Zungen (A) nach
innen drücken. Heben Sie dann die Bedieneinheit in der dargestellten
Richtung (B) vorsichtig heraus.
38
Elektrische Bedienung und Basis-
Installation Softwarestruktur parameter
Inbetrieb- SMARTCARD-
Optimierung
nahme Betrieb
Wie in der Abbildung dargestellt, können in alle drei Steckplätze
Solutions-Module eingesetzt werden.
N
HINWEIS
Es wird empfohlen, die Steckplätze für das Solutions-Modul in folgender
Reihenfolge benutzt werden: Steckplatz 3, Steckplatz 2 und Steckplatz 1.
N
HINWEIS
Die Bedieneinheit kann bei laufendem Umrichter entfernt werden,
sofern er sich nicht im Modus Tastatursteuerung befindet.
