Mechanische Installation

In diesem Kapitel werden alle Einzelheiten zur Installation des
Umrichters beschrieben. Der Umrichter ist für die Installation in einem
Schaltschrank bestimmt. Hauptthemen dieses Kapitels sind:
• Durchsteckmontage
• IP54 als Standard
• Schaltschrankdimensionierung
• Einbau von Solutions-Modulen
• Lage von Anschlussklemmen und deren Anzugsdrehmomente
3.1

Sicherheitsinformationen

Befolgen Sie die Anweisungen
Die Anweisungen zur elektrischen und mechanischen
Installation sind zu beachten. Jegliche Fragen oder Zweifel
sind an den Lieferanten des Systems heranzutragen.
Der Eigentümer oder Benutzer ist dafür verantwortlich,
dass die Installation des Umrichters und jedes externen
Moduls sowie die Art und Weise, wie diese betrieben und
gewartet werden, mit den Anforderungen des
Arbeitsschutzgesetzes im Vereinigten Königreich oder der
jeweiligen Gesetzgebung und den Verhaltensregeln in dem
Land, in dem das System eingesetzt wird, übereinstimmt.
Zuständigkeit des Installationspersonals
Der Umrichter muss von professionellen Monteuren installiert
werden, die mit den Anforderungen bezüglich Sicherheit und
EMV vertraut sind. Der Monteur der Anlage ist dafür
verantwortlich, dass das Endprodukt bzw. System in dem
Land, in dem es zum Einsatz kommt, die Anforderungen aller
relevanten Vorschriften erfüllt.
Die Gewichte der Umrichter-Baugrößen 4, 5 und 6 sind wie
folgt:
Baugröße 4: 30 kg (66 lb)
Baugröße 5: 55 kg (121 lb)
Baugröße 6: 75 kg (165 lb)
Verwenden Sie die entsprechenden Schutzvorrichtungen,
wenn Sie diese Modelle anheben
Die Gewichte der Umrichter-Baugrößen 8 und 9 in frei
stehenden Schaltschränken sind wie folgt:
Baugröße 8: 266 kg (586 lb)
Baugröße 9: 532 kg (1173 lb)
Verwenden Sie beim Anheben des Umrichters die in
Abbildung 3-2 auf Seite 26 beschriebene Methode.
Der Umrichter darf nicht gekippt werden. Das Gerät besitzt
einen hohen Schwerpunkt. Ein umkippender Umrichter kann
Verletzungen verursachen.
Betriebsanleitung Unidrive SP
Ausgabenummer: 11
Elektrische Bedienung und Basis-
Installation Softwarestruktur parameter
Inbetrieb- SMARTCARD-
Optimierung
nahme Betrieb

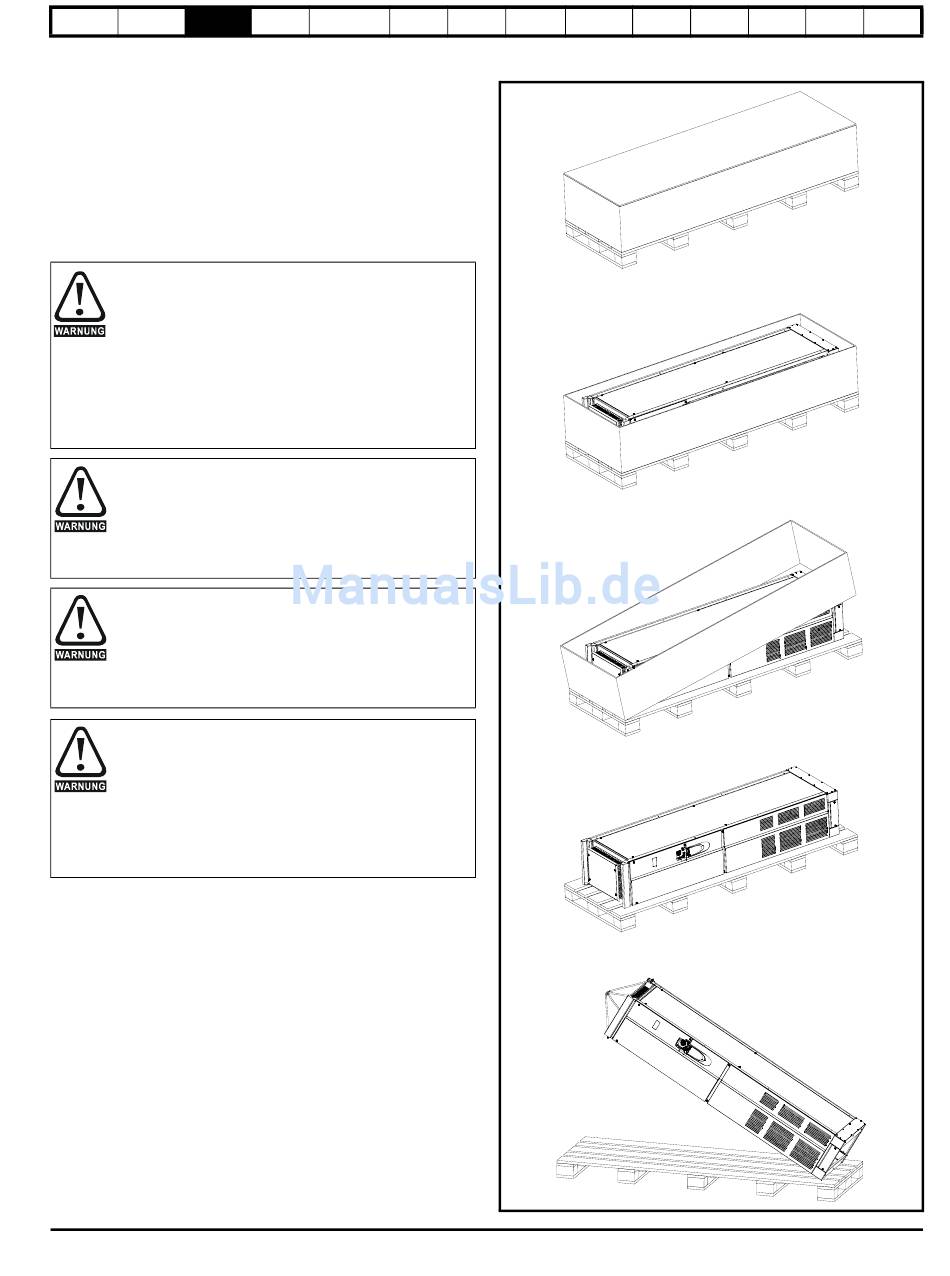

Abbildung 3-1 Auspacken eines Umrichters in einem frei
stehenden Schaltschrank
