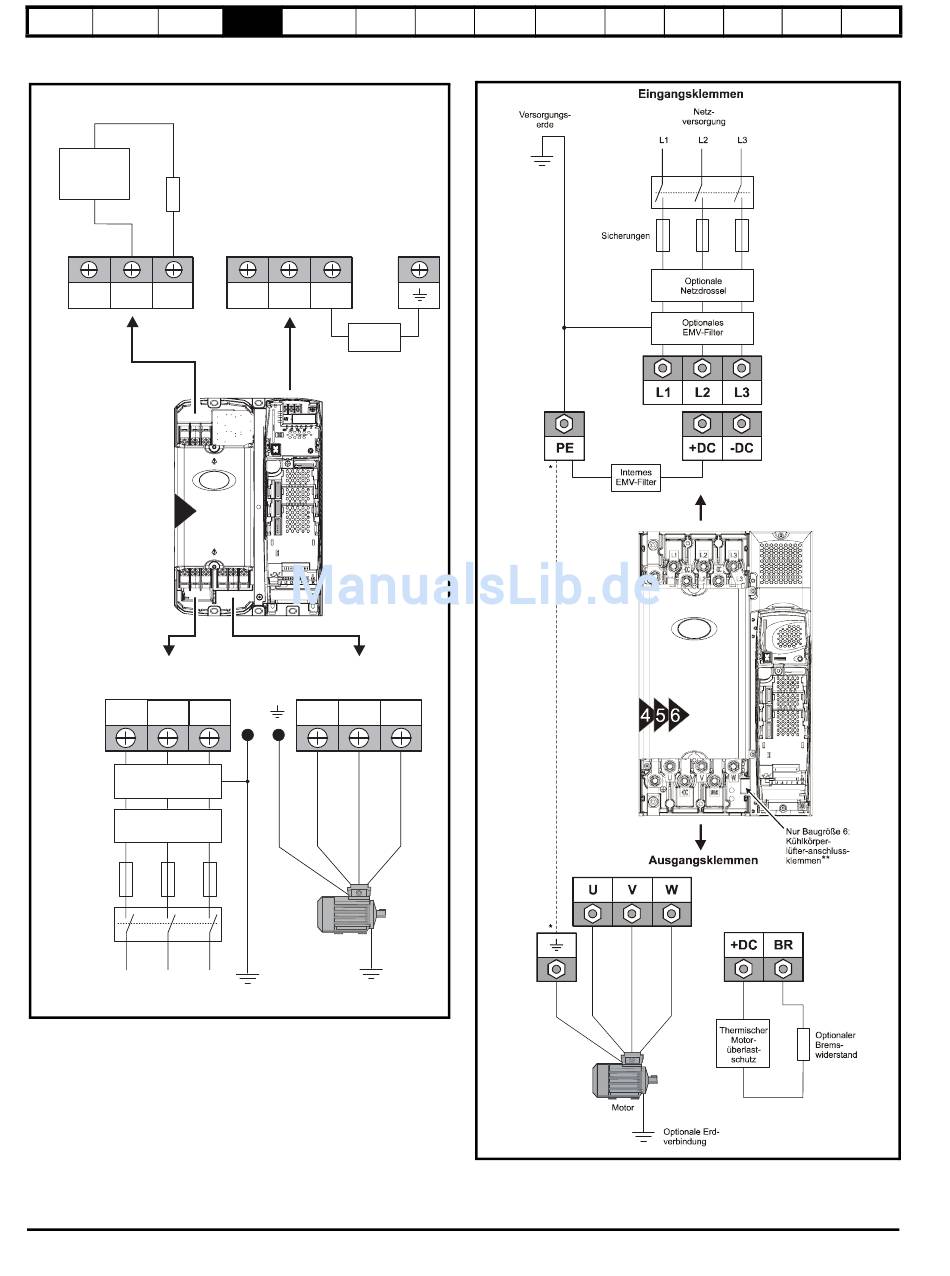

Abbildung 4-3 Stromversorgungsanschlüsse für Unidrive
SP-Umrichter der Baugröße 3
DC DC-Anschlüsse
(DC Zwischenkreis- und Bremschopperanschluss)
Temperatur-
über-wachung
für ext. Brems-
widerstand
Optionaler
Bremswiderstand
DC1 DC2 BR
-
DC1 =
DC2 = +
3
Netz- und Motoranschlüsse
L1 L2 L3
Optionales Netzfilter
Optionale Netzdrossel
Sicherungen
L1 L2 L3
Netzversorgung
Bei Unidrive SP-Umrichtern der Baugröße 2 und 3 müssen für
Bremswiderstände stets die dafür vorgesehenen
Gleichspannungsanschlüsse verwendet werden. Diese stellen die
Anschlussspannung für den Umrichter entweder aus dem
Gleichspannungszwischenkreis (DC-Niederspannung oder
DC-Hochspannung) bereit oder betreiben den Umrichter in einem
parallelen Zwischenkreisverbund. Der DC-Niederspannungsanschluss
wird verwendet, um die DC-Niederspannung mit der internen
Spannungsversorgung des Umrichters zu verbinden sowie mit dem
internen EMV-Filter.
Weitere Informationen zu Erdverbindungen finden Sie in Abbildung 4-8.
68
Elektrische Bedienung und Basis-
Installation Softwarestruktur parameter
DC-Anschlüsse
(DC Zwischenkreis-Notversorgung und 48V)
48V -DC +DC
Internes
EMV-Filter
PE U V W
Motor
Optionale Erd-
Versorgungs-
verbindung
erdung
Inbetrieb- SMARTCARD-
Optimierung
nahme Betrieb
Abbildung 4-4 Stromversorgungsanschlüsse für
Unidrive SP-Umrichter der Baugrößen 4, 5 und 6
* Siehe Abschnitt 4.1.2 Erdungsanschlüsse.
** Weitere Informationen finden Sie in Abschnitt 4.4 Versorgung des
Kühlkörperlüfters auf Seite 73.
