Weiterhin kann der Umrichter in industriellen
Versorgungsnetzwerken niedriger Spannung, die keine
Haushalte mit Strom versorgen, Störungen erzeugen.
Der Betrieb des Umrichters in solchen Umgebungen ohne
externes EMV-Filter kann an nahe gelegenen empfindlichen
elektronischen Systemen Störungen hervorrufen. Für solche
Fälle müssen durch den Anwender entsprechende
Sicherheitsvorkehrungen getroffen werden. Falls die
Auswirkungen dieser Störungen schwerwiegend sind,
müssen die in Abschnitt 4.11.5 Einhaltung grundlegender
Emissionsgrenzwerte aufgeführten Richtlinien beachtet
werden.
Weitere Informationen zur Einhaltung von EMV-Bestimmungen und zur
Definition von Betriebsumgebungen finden Sie in Abschnitt 12.1.23
Elektromagnetische Verträglichkeit (EMV) auf Seite 283.
Detaillierte Anweisungen und EMV-Information finden Sie im Unidrive
SP EMV-Datenblatt, das beim Lieferanten des Umrichters erhältlich ist.
4.11.5

Einhaltung grundlegender

Emissionsgrenzwerte
Die folgenden Angaben beziehen sich auf die Baugrößen 1 bis 5.
Baugröße 6 und darüber entsprechen nicht den Anforderungen der
Fachgrundnorm zu Emissionen.
Baugröße 6 entspricht den Anforderungen für leitungsgeführte
Störaussendungen.
Über die Baugrößen 8 und 9 wird noch beraten.
Verwenden Sie stets das empfohlene Filter und ein geschirmtes
Motorkabel. Es müssen die in Abbildung 4-30 aufgeführten
Installationsrichtlinien beachtet werden. Stellen Sie sicher, dass sich
Netz- und Erdungskabel mindestens 100mm vom Netzteil und vom
Motorkabel entfernt befinden.

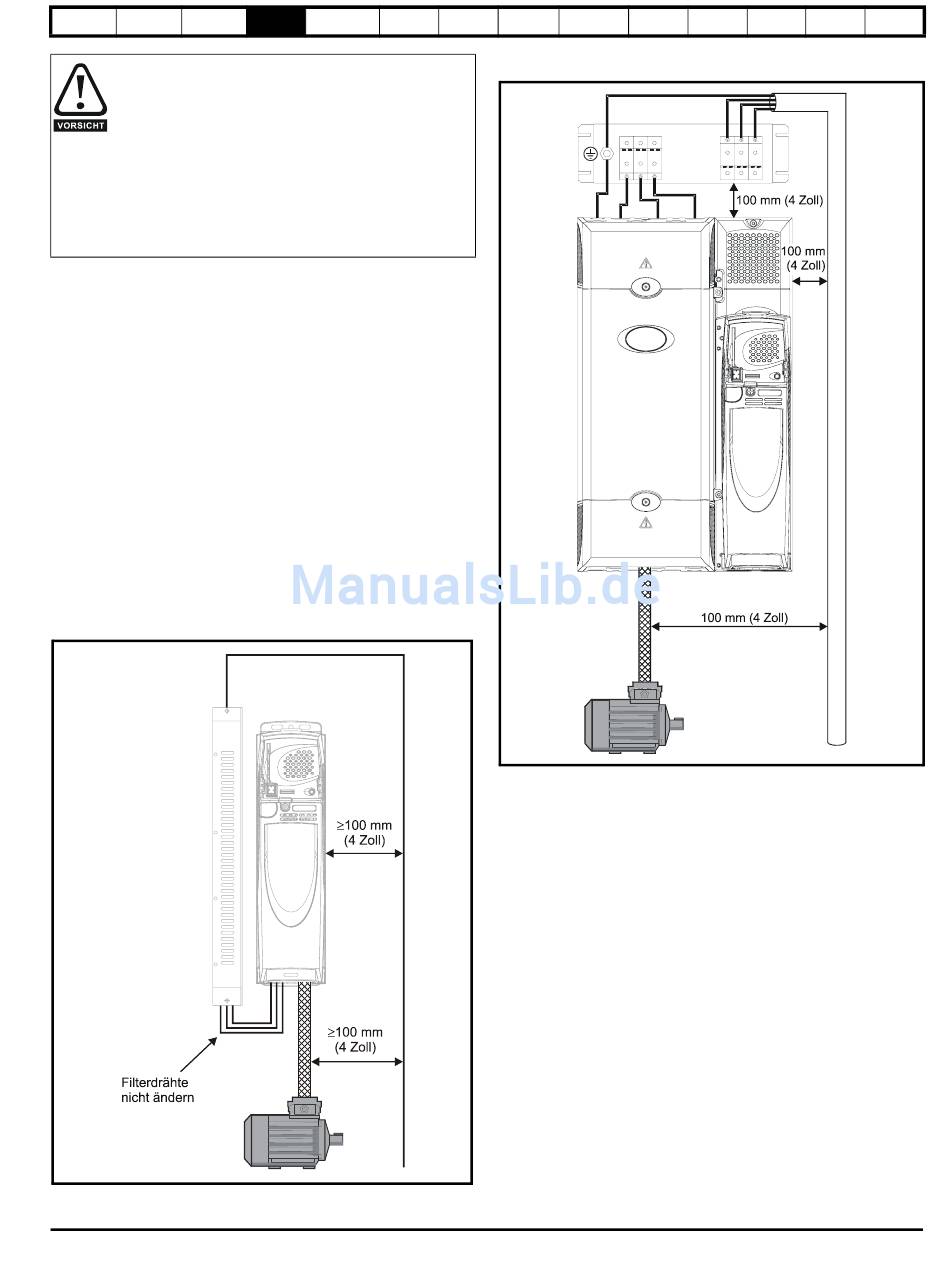

Abbildung 4-30 Abstände für Netz- und Erdungskabel (Baugrößen
1 bis 3)
Betriebsanleitung Unidrive SP
Ausgabenummer: 11
Elektrische Bedienung und Basis-
Installation Softwarestruktur parameter
Inbetrieb- SMARTCARD-
Optimierung
nahme Betrieb
Abbildung 4-31 Abstände für Netz- und Erdungskabel (Baugrößen
4 bis 6)
