4.11.3 Allgemeine Anforderungen an die EMV
Erdverbindungen
Die Erdungsstruktur muss Abbildung 4-26 entsprechen. Dort ist ein
einzelner Umrichter an einer Rückwand mit oder ohne zusätzliches
Gehäuse dargestellt.
Abbildung 4-26 zeigt den Umgang mit EMV bei Verwendung eines
ungeschirmten Motorkabels. Bevorzugt wird jedoch ein geschirmtes
Kabel, das entsprechend Abschnitt Abschnitt 4.11.5 Einhaltung
grundlegender Emissionsgrenzwerte auf Seite 89 zu installieren ist.

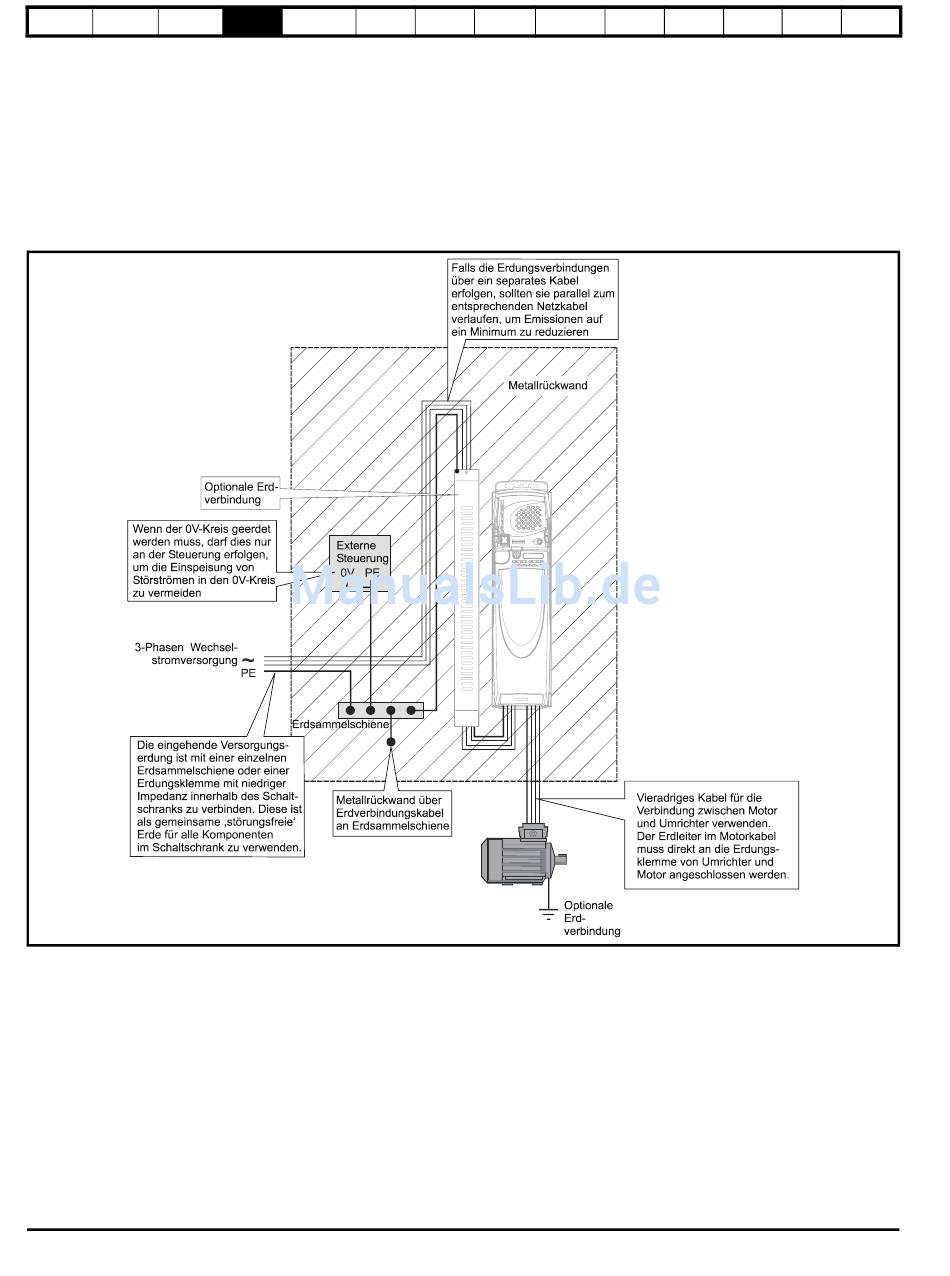

Abbildung 4-26 Allgemeiner Aufbau des EMV-Gehäuses mit
Erdungs- und Masseklemmen
