Schrauben Sie zum Entfernen einer Abdeckung die Schraube ab und heben Sie die Abdeckung, wie in der Abbildung dargestellt, heraus.
Die Abdeckungen der Steueranschlussklemmen müssen entfernt werden, bevor die Klemmenabdeckung für den Gleichspannungszwischenkreis
(Baugröße 1) bzw. den Niederspannungsanschluss (Baugrößen 2 und 3) entfernt werden kann.
Beim Einsetzen der Abdeckungen dürfen die Schrauben nur mit einem maximalen Drehmoment von einem 1 Nm (0,7 lb ft) festgezogen werden.

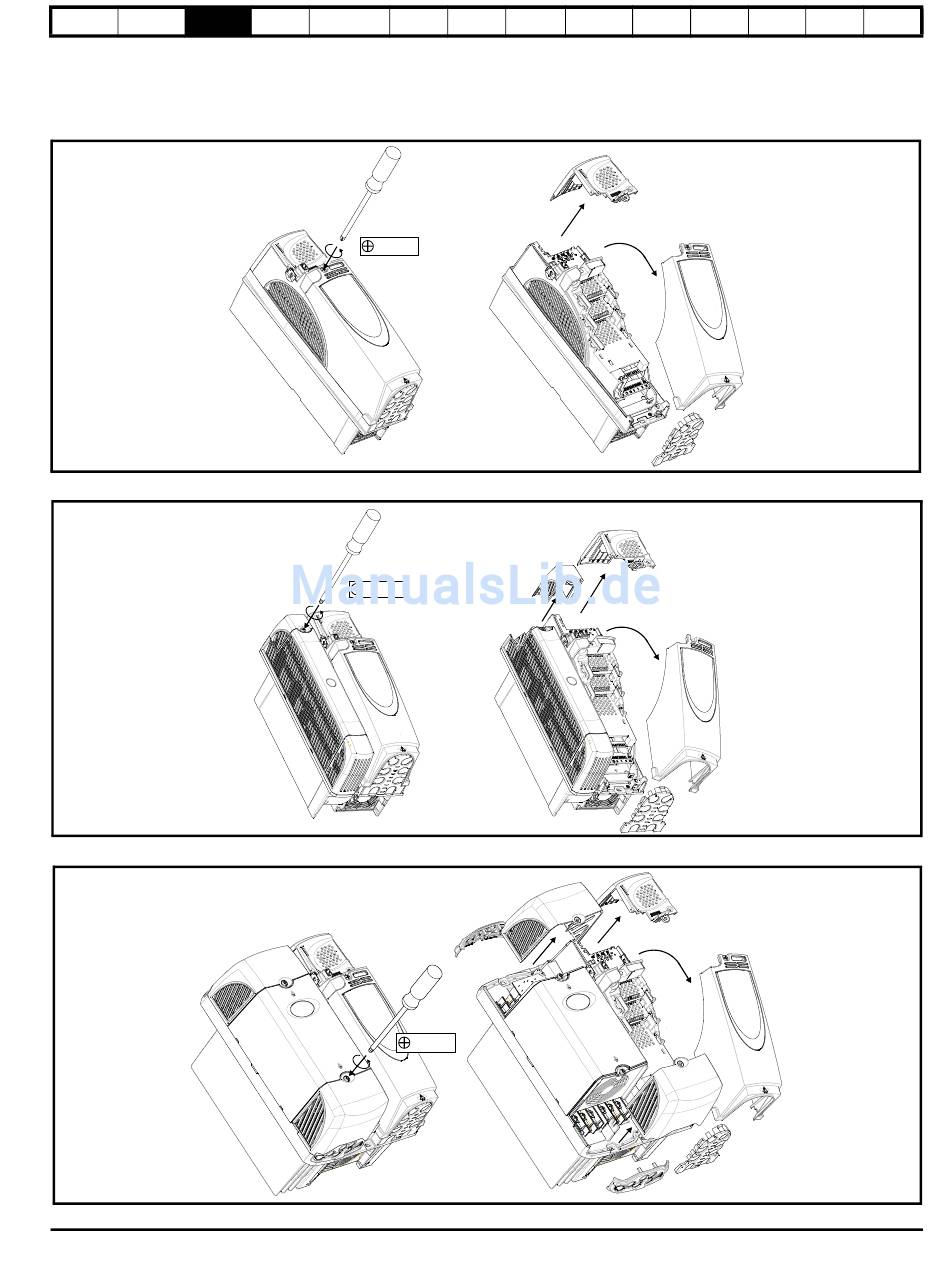

Abbildung 3-5 Entfernen der Abdeckungen bei Umrichtern der Baugröße 1
Abbildung 3-6 Entfernen der Abdeckungen bei Umrichtern der Baugröße 2
Abbildung 3-7 Entfernen der Abdeckungen bei Umrichtern der Baugröße 3
