2.1.1 Typische Kurzzeit-Überlastgrenzen
Die in Prozent angegebene maximale Überlastgrenze hängt vom jeweiligen Motortyp ab. Unterschiede bei Motornennstrom, Nennleistungsfaktor und
Streuinduktivität des Motors wirken sich alle auf die maximal mögliche Überlast aus. Der genaue Wert für einen bestimmten Motor lässt sich mit Hilfe
der Gleichungen in Menü 4 der Erweiterten Betriebsanleitung Unidrive SP errechnen.
In der folgenden Tabelle sind die gebräuchlichen Werte für den Closed Loop-Vektormodus (VT) und den Open Loop-Vektormodus (OL) aufgeführt:
Tabelle 2-5 Typische Überlastgrenzen für Baugrößen 1 bis 5
Betriebsart
Überlast im Betrieb mit normaler Überlast mit
Motornennstrom = Umrichternennstrom
Überlast im Betrieb mit erhöhter Überlast (150 %) mit
Motornennstrom = Umrichternennstrom
Betrieb mit erhöhter Überlast (150 %) für herkömmliche
vierpolige Motoren
Tabelle 2-6 Typische Überlastgrenzen für Baugröße 6 und darüber
Betriebsart
Überlast im Betrieb mit normaler Überlast mit
Motornennstrom = Umrichternennstrom
Überlast im Betrieb mit erhöhter Überlast (150 %) mit
Motornennstrom = Umrichternennstrom
Im Allgemeinen ist der Umrichternennstrom geringer als der zugehörige Motornennstrom. Damit wird, wie hier am Beispiel eines vierpoligen Motors
demonstriert, ein höherer Überlastwert als die Standardeinstellung erreicht.
Bei manchen Umrichternennwerten wird die zulässige Zeit im Überlastbereich bei einer sehr niedrigen Ausgangsfrequenz proportional reduziert.
HINWEIS
Der maximal erreichbare Überlastwert ist von der Drehzahl unabhängig.

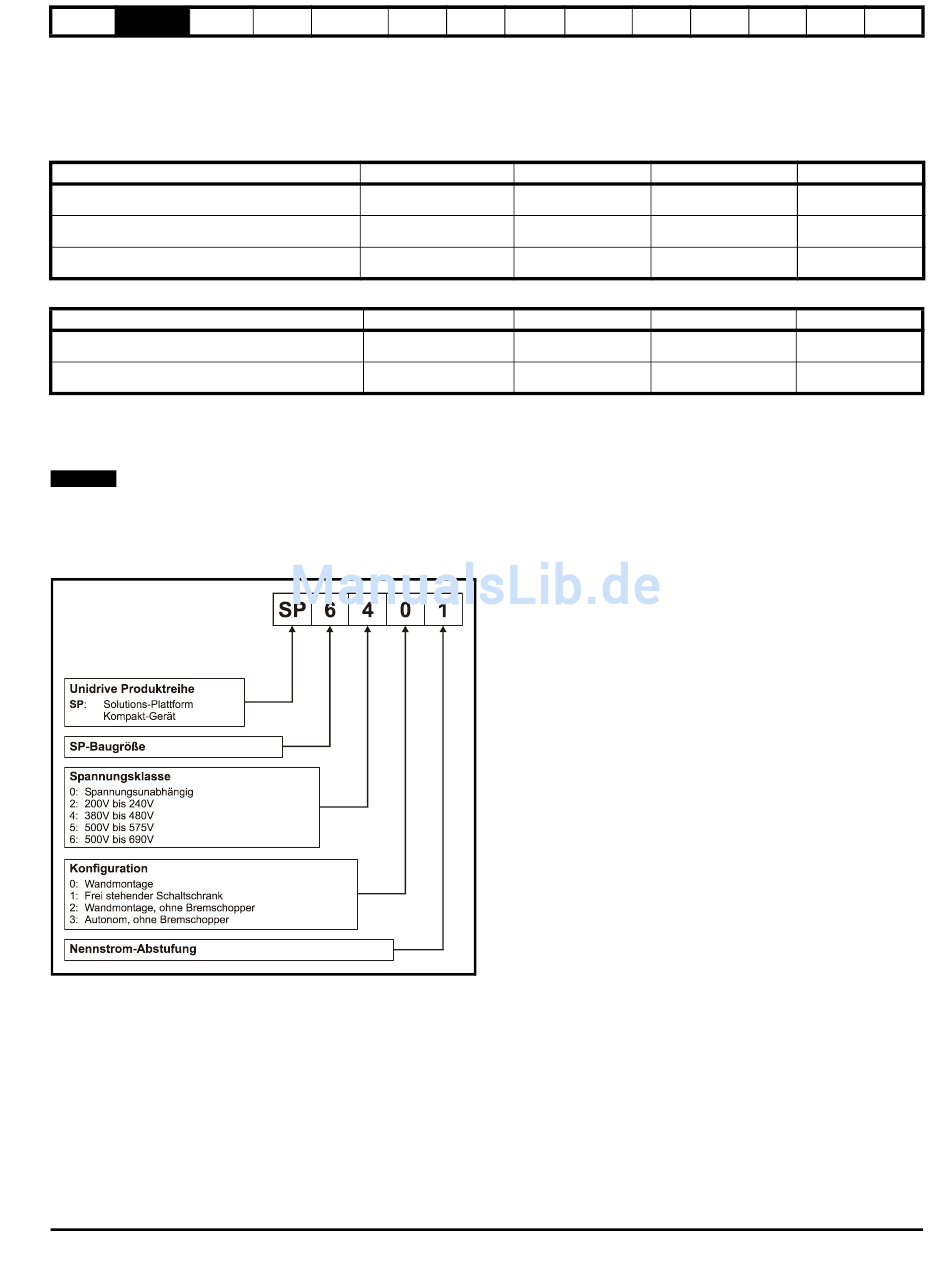

2.2 Typenschlüssel
Die Zusammensetzung der Modellbezeichnungen für die Unidrive
SP-Produktfamilie wird in der folgenden Abbildung dargestellt.
2.3

Betriebsarten

Der Unidrive SP kann in den folgenden Betriebsarten betrieben werden:
1. Open Loop-Modus
Open Loop-Vektormodus
Modus mit linearer U/f-Kennlinie (V/Hz)
Modus mit quadratischer U/f-Kennlinie (V/Hz)
2. RFC-Modus
3. Closed Loop-Vektormodus
4. Servomodus
5. Betrieb als Netzwechselrichter
