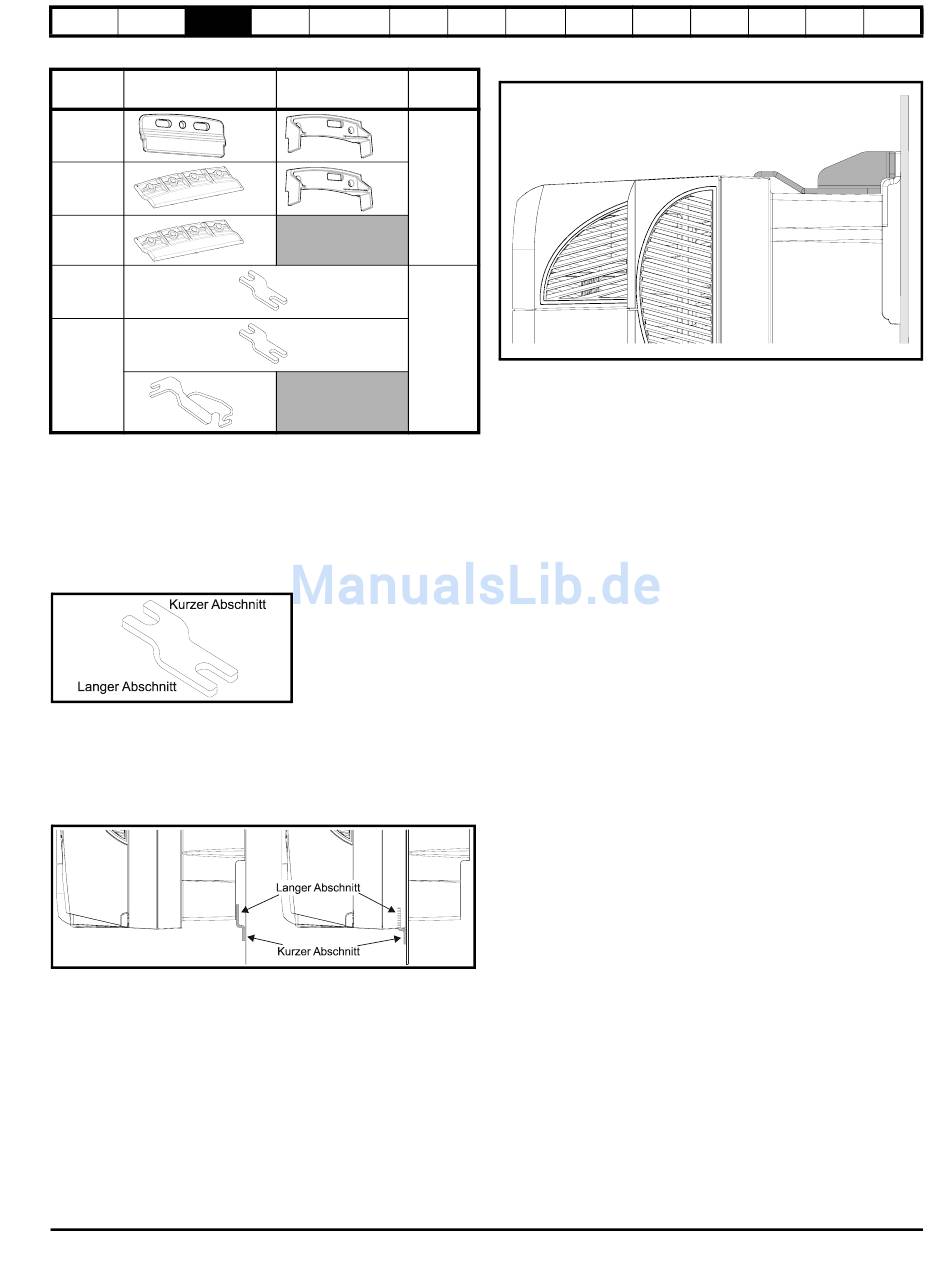

Tabelle 3-1 Montageklemmen

Modell-
Rückwand
baugröße
1
2
3
4
5 & 6
3.6.3

Anbringen der Montageklammern beim

Unidrive SP der Baugrößen 4, 5 und 6
Für die Baugrößen 4, 5 und 6 der Unidrive SP-Modellreihe werden
dieselben Montageklammern für Rückwand- und Durchsteckmontage
verwendet.
Die Montageklammer besteht aus einem langen und einen kurzen
Abschnitt.
Abbildung 3-36 Montageklammer für die Baugrößen 4, 5 und 6
Die Montageklammer muss in der richtigen Richtung eingebaut werden,
indem der längere Teil in den Umrichter eingesetzt oder daran befestigt
wird und der kürzere Teil an der Rückwand montiert wird.
Abbildung 3-37 Abbildung 5-16 zeigt die Ausrichtung der
Montageklammer bei Rückwand- und Durchsteckmontage.
Abbildung 3-37 Ausrichtung der Montageklammer für die
Baugrößen 4, 5 und 6
Der Unidrive SP Baugröße 6 benötigt außerdem bei Rückwandmontage
zwei obere Montageklammern. Die beiden Montageklammern sind an
der Oberseite des Umrichters zu montieren, wie in Abbildung 3-38
dargestellt.
Das maximale Drehmoment für die Befestigung der Schrauben im
Umrichtergestell beträgt 10 N m (7,4 lb ft).
Betriebsanleitung Unidrive SP
Ausgabenummer: 11
Elektrische Bedienung und Basis-
Installation Softwarestruktur parameter
Durchsteck-
Bohrung
montage
x2 x1
6,5 mm
(0,256
x2 x1
Zoll)
x2
x4
8,5 mm
(0,335
x4
Zoll)
x2
Inbetrieb- SMARTCARD-
Optimierung
nahme Betrieb
Abbildung 3-38 Lage der oberen Montageklammern für
Rückwandmontage, Baugrößen 5 und 6
