8.13.8 Digitale Eingänge mit I/O Optionskarte (X21, X22)
Die Option "IC" bietet 12 zusätzliche digitale Eingänge (➜ S.124). Diese können verwendet
werden, um vorprogrammierte Funktionen zu initiieren, die im Verstärker gespeichert sind.
Eine Liste dieser Funktionen ist in der Setup-Software enthalten. Wenn ein Eingang
programmiert wurde, muss dies im Verstärker gespeichert werden.
Je nach der ausgewählten Funktion sind die Eingänge HIGH oder LOW aktiv.
Technische Eigenschaften
Potentialfrei, Sensoren des Typs Sink oder Source möglich
l
High: 3,5 bis 30 V/2 bis 15 mA, Low: -2 bis +2 V/<15 mA
l
Aktualisierungsrate: Hardware 250 µs
l

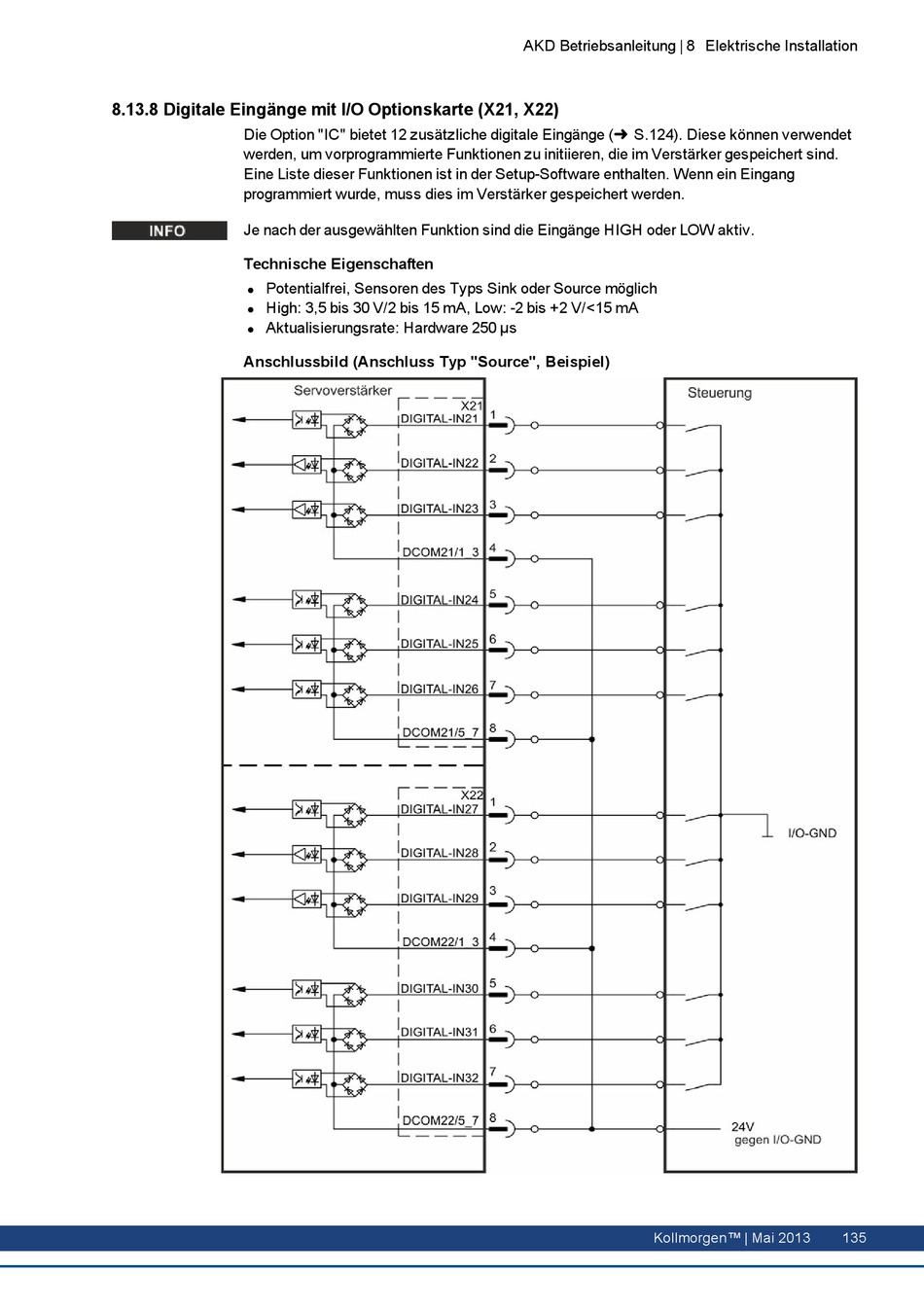

Anschlussbild (Anschluss Typ "Source", Beispiel)
