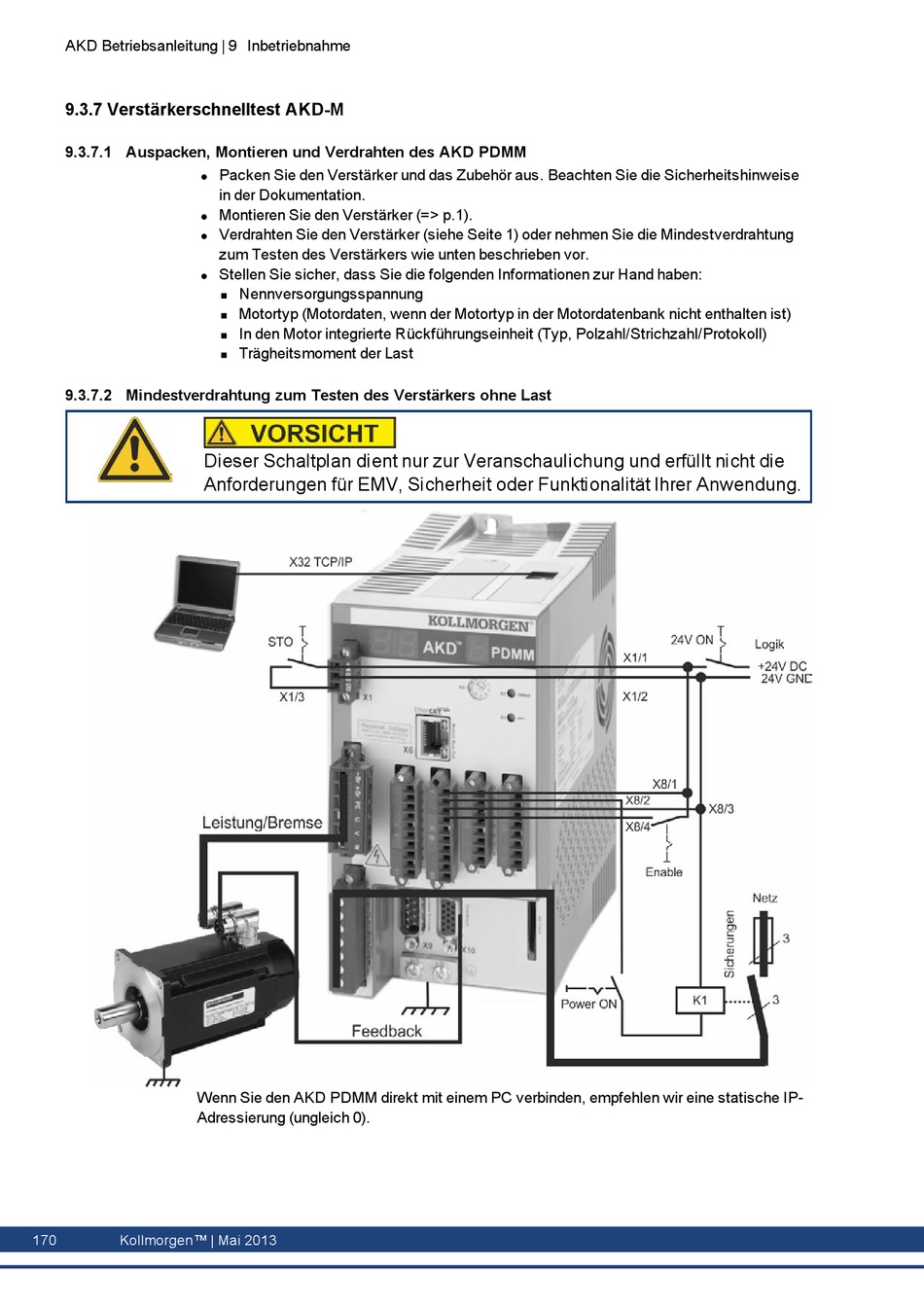

9.3.7 Verstärkerschnelltest AKD-M

9.3.7.1 Auspacken, Montieren und Verdrahten des AKD PDMM

l
l
l
l
9.3.7.2 Mindestverdrahtung zum Testen des Verstärkers ohne Last
Dieser Schaltplan dient nur zur Veranschaulichung und erfüllt nicht die
Anforderungen für EMV, Sicherheit oder Funktionalität Ihrer Anwendung.
Wenn Sie den AKD PDMM direkt mit einem PC verbinden, empfehlen wir eine statische IP-
Adressierung (ungleich 0).
170 Kollmorgen™ | Mai 2013
Packen Sie den Verstärker und das Zubehör aus. Beachten Sie die Sicherheitshinweise
in der Dokumentation.
Montieren Sie den Verstärker (=> p.1).
Verdrahten Sie den Verstärker (siehe Seite 1) oder nehmen Sie die Mindestverdrahtung
zum Testen des Verstärkers wie unten beschrieben vor.
Stellen Sie sicher, dass Sie die folgenden Informationen zur Hand haben:
Nennversorgungsspannung
n
Motortyp (Motordaten, wenn der Motortyp in der Motordatenbank nicht enthalten ist)
n
In den Motor integrierte Rückführungseinheit (Typ, Polzahl/Strichzahl/Protokoll)
n
Trägheitsmoment der Last
n
