AKD Betriebsanleitung | 8 Elektrische Installation

8.18.5 Festlegen der IP-Adresse AKD-M

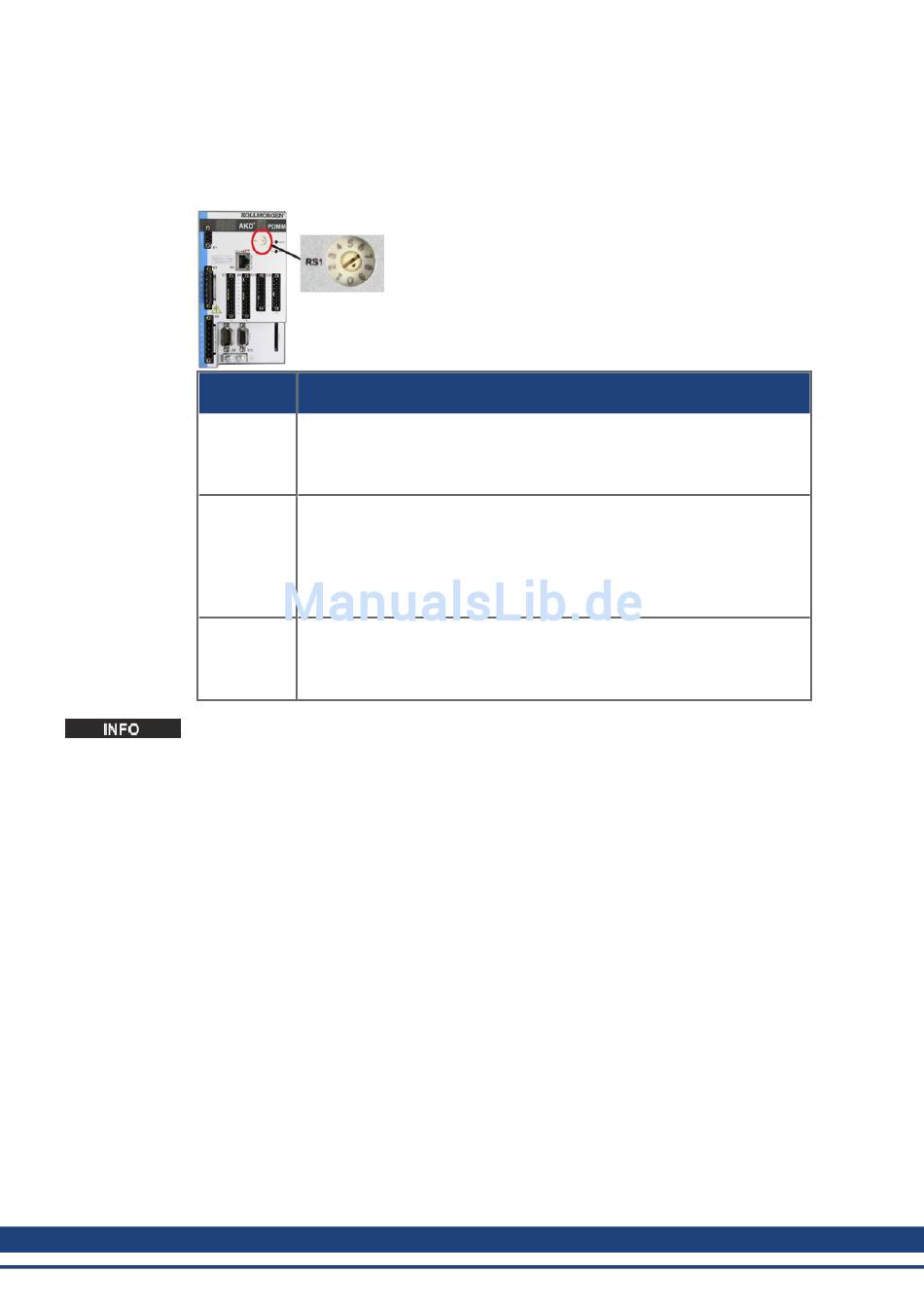

Sie können den Drehschalter RS1 verwenden, um die IP-Adresse einzustellen. Die
konfigurierte IP-Adresse wird am 7-Segment Display angezeigt, wenn beim Einschalten der
24 V Versorgung ein Ethernet Kabel an X32 gesteckt ist. Wenn kein Ethernet Kabel gesteckt
ist, wird keine IP Adresse angezeigt.
Drehschalter-
Die PC-Subnetmask muss auf 255.255.255.0 oder 255.255.255.128 gesetzt sein.
Statische IP Adressierung
Wenn der Servoverstärker direkt an einen PC angeschlossen wird, muss die statische IP
Adressierung benutzt werden. Stellen Sie den Drehschalter RS1 auf einen Wert zwischen 2
und 9 ein (siehe Tabelle oben)
Dynamische IP-Adressierung (DHCP und Auto-IP)
Wenn RS1 auf 0 eingestellt ist, befindet sich der Servoverstärker im DHCP-Modus. Der
Servoverstärker ruft seine IP-Adresse von einem externen DHCP-Server ab, wenn im
Netzwerk einer vorhanden ist. Wenn kein DHCP-Server vorhanden ist, erzeugt der
Servoverstärker eine automatische private IP-Adresse im Format 169.254.x.x.
Wenn Ihr PC direkt mit dem Servoverstärker verbunden ist und in den TCP/IP-Einstellungen
festgelegt ist, dass die IP-Adresse automatisch abgerufen werden soll, wird zwischen den
Geräten eine Verbindung mithilfe von automatisch generierten kompatiblen Adressen
hergestellt. Ein PC kann bis zu 60 Sekunden benötigen, um eine automatische private IP-
Adresse zu konfigurieren (169.254.x.x).
Ändern der IP-Adresse
Wenn Sie die Drehschalter verstellen, während der Servoverstärker mit 24 V versorgt wird,
müssen Sie die 24V Hilfsspannung aus- und wieder einschalten. Dadurch wird die Adresse
zurückgesetzt.
150 Kollmorgen™ | Mai 2013
Einstellung
0 DHCP/Automatische IP-Adresse. Die IP-Adresse des AKD wird vom
DHCP-Server in Ihrem Netzwerk abgerufen. Wenn kein DHCP-Server
vorhanden ist, wird eine Automatische IP-Adresse vergeben (sie wird intern
gemäß dem AutoIP-Protokoll im Format 169.254.xx.xx generiert).
1 Statische IP-Adresse. Die IP Adresse kann mit einem Web Browser
konfiguriert werden. Die default IP Adresse ist 192.168.1.101. Um diese
Adresse zu ändern, starten Sie einen Web Browser und geben die default IP
Adresse als Adresse ein. Die Website des AKD PDMM öffnet sich.
Navigieren Sie zur Registerkarte "Settings" und stellen Sie die gewünschte
statische IP Adresse ein.
2 bis 9 Statische IP-Adresse. Die IP-Adresse ist 192.168.0.10n, wobei n für die
Zahl steht, auf die der Drehschalter eingestellt ist. Diese Einstellung
generiert Adressen im Bereich von 192.168.0.102 bis 192.168.0.109.
Beispiel: Wenn RS1 auf 5 eingestellt ist, ist die IP-Adresse 192.168.0.105.
IP-Adresse des Servoverstärkers
