AKD Betriebsanleitung | 6 Technische Beschreibung und Daten

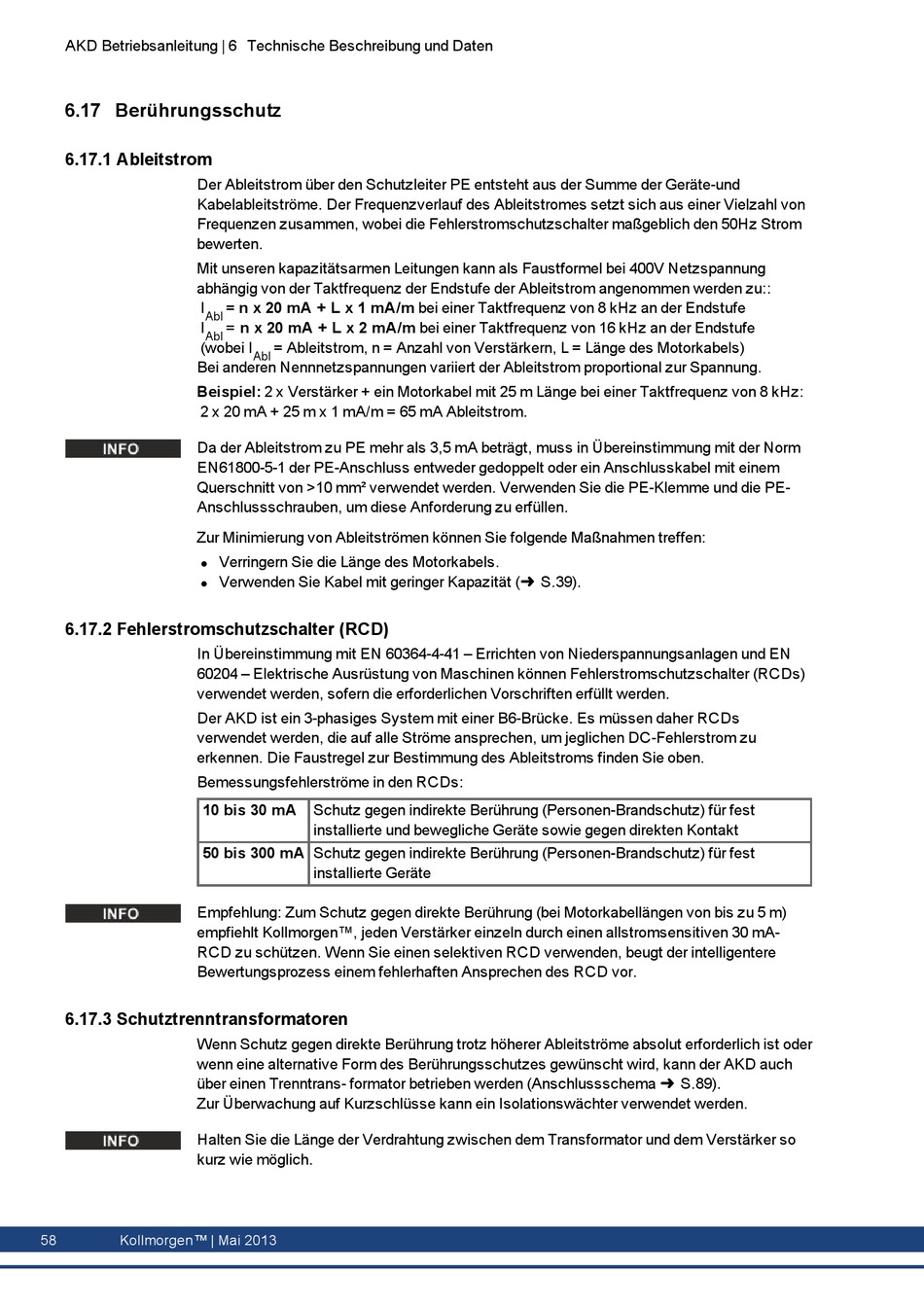

6.17 Berührungsschutz

6.17.1 Ableitstrom

Der Ableitstrom über den Schutzleiter PE entsteht aus der Summe der Geräte-und
Kabelableitströme. Der Frequenzverlauf des Ableitstromes setzt sich aus einer Vielzahl von
Frequenzen zusammen, wobei die Fehlerstromschutzschalter maßgeblich den 50Hz Strom
bewerten.
Mit unseren kapazitätsarmen Leitungen kann als Faustformel bei 400V Netzspannung
abhängig von der Taktfrequenz der Endstufe der Ableitstrom angenommen werden zu::
I
Abl
I
Abl
(wobei I
Bei anderen Nennnetzspannungen variiert der Ableitstrom proportional zur Spannung.
Beispiel: 2 x Verstärker + ein Motorkabel mit 25 m Länge bei einer Taktfrequenz von 8 kHz:
2 x 20 mA + 25 m x 1 mA/m = 65 mA Ableitstrom.
Da der Ableitstrom zu PE mehr als 3,5 mA beträgt, muss in Übereinstimmung mit der Norm
EN61800-5-1 der PE-Anschluss entweder gedoppelt oder ein Anschlusskabel mit einem
Querschnitt von >10 mm² verwendet werden. Verwenden Sie die PE-Klemme und die PE-
Anschlussschrauben, um diese Anforderung zu erfüllen.
Zur Minimierung von Ableitströmen können Sie folgende Maßnahmen treffen:
l
l

6.17.2 Fehlerstromschutzschalter (RCD)

In Übereinstimmung mit EN 60364-4-41 – Errichten von Niederspannungsanlagen und EN
60204 – Elektrische Ausrüstung von Maschinen können Fehlerstromschutzschalter (RCDs)
verwendet werden, sofern die erforderlichen Vorschriften erfüllt werden.
Der AKD ist ein 3-phasiges System mit einer B6-Brücke. Es müssen daher RCDs
verwendet werden, die auf alle Ströme ansprechen, um jeglichen DC-Fehlerstrom zu
erkennen. Die Faustregel zur Bestimmung des Ableitstroms finden Sie oben.
Bemessungsfehlerströme in den RCDs:
10 bis 30 mA
50 bis 300 mA Schutz gegen indirekte Berührung (Personen-Brandschutz) für fest
Empfehlung: Zum Schutz gegen direkte Berührung (bei Motorkabellängen von bis zu 5 m)
empfiehlt Kollmorgen™, jeden Verstärker einzeln durch einen allstromsensitiven 30 mA-
RCD zu schützen. Wenn Sie einen selektiven RCD verwenden, beugt der intelligentere
Bewertungsprozess einem fehlerhaften Ansprechen des RCD vor.

6.17.3 Schutztrenntransformatoren

Wenn Schutz gegen direkte Berührung trotz höherer Ableitströme absolut erforderlich ist oder
wenn eine alternative Form des Berührungsschutzes gewünscht wird, kann der AKD auch
über einen Trenntrans- formator betrieben werden (Anschlussschema ➜ S.89).
Zur Überwachung auf Kurzschlüsse kann ein Isolationswächter verwendet werden.
Halten Sie die Länge der Verdrahtung zwischen dem Transformator und dem Verstärker so
kurz wie möglich.
58 Kollmorgen™ | Mai 2013
= n x 20 mA + L x 1 mA/m bei einer Taktfrequenz von 8 kHz an der Endstufe
= n x 20 mA + L x 2 mA/m bei einer Taktfrequenz von 16 kHz an der Endstufe
= Ableitstrom, n = Anzahl von Verstärkern, L = Länge des Motorkabels)
Abl
Verringern Sie die Länge des Motorkabels.
Verwenden Sie Kabel mit geringer Kapazität (➜ S.39).
Schutz gegen indirekte Berührung (Personen-Brandschutz) für fest
installierte und bewegliche Geräte sowie gegen direkten Kontakt
installierte Geräte
