AKD Betriebsanleitung | 8 Elektrische Installation

8.12.3 Impuls / Richtung

Der Verstärker kann an eine Schrittmotorsteuerung eines Drittanbieters angeschlossen
werden. Legen Sie mit der Setup-Software WorkBench die Parameter für den Verstärker
fest. Die Schrittanzahl kann angepasst werden, sodass der Verstärker an die Puls-
/Richtungssignale einer beliebigen Schrittmotorsteuerung angepasst werden kann.

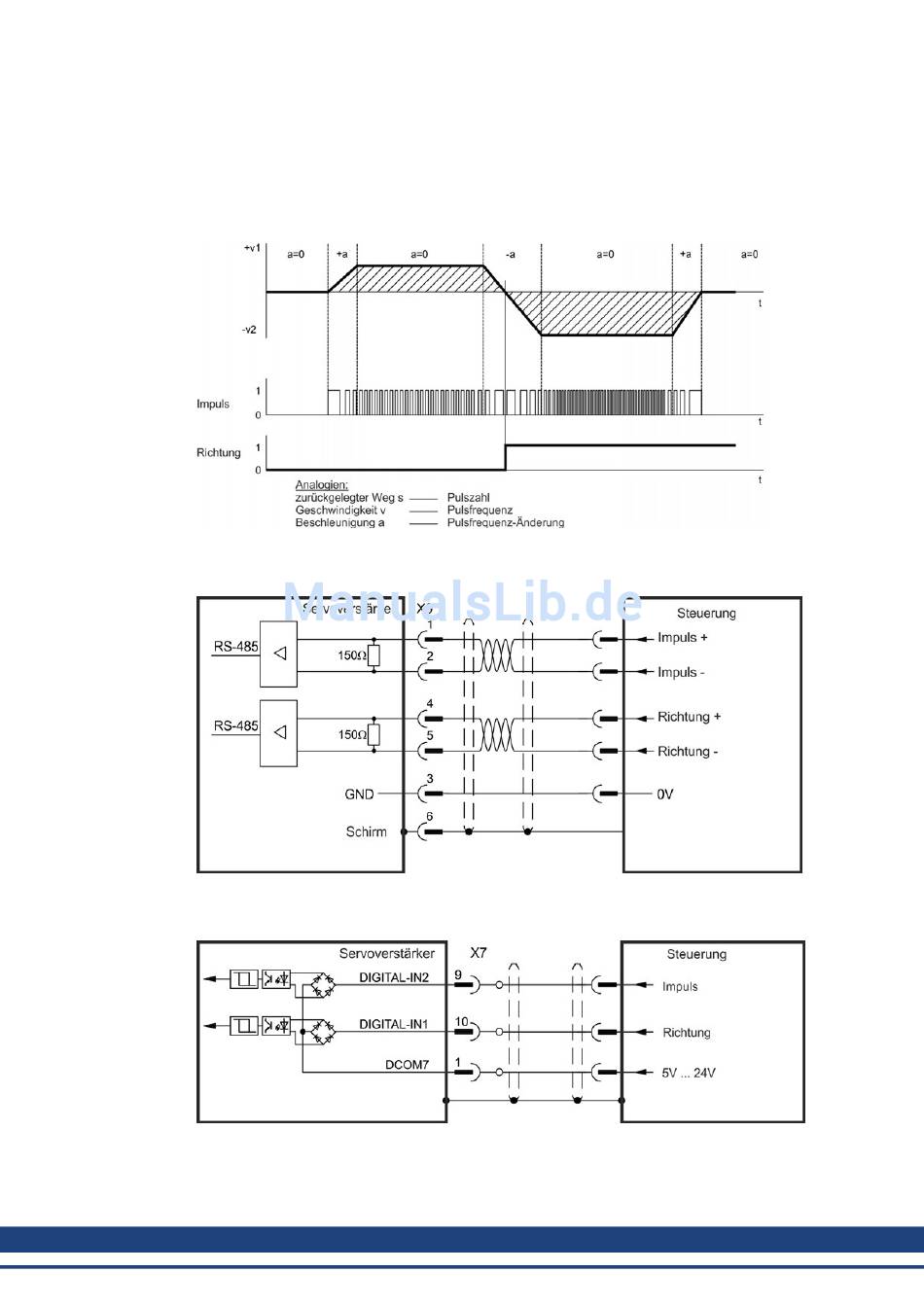

Geschwindigkeitsprofil und Signaldiagramm

8.12.3.1 Impuls / Richtung Eingang 5 V (X9)

Anschluss an Schrittmotor Ansteuerungen mit 5 V Signalpegel.

8.12.3.2 Impuls / Richtung Eingang 5 V bis 24 V (X7)

Eingang für Schrittmtor Ansteuerungen. Die Eingänge an X7 arbeiten mit 5V bis 24V.
120 Kollmorgen™ | Mai 2013
