8.11.6 Sinus-Encoder mit EnDat 2.1

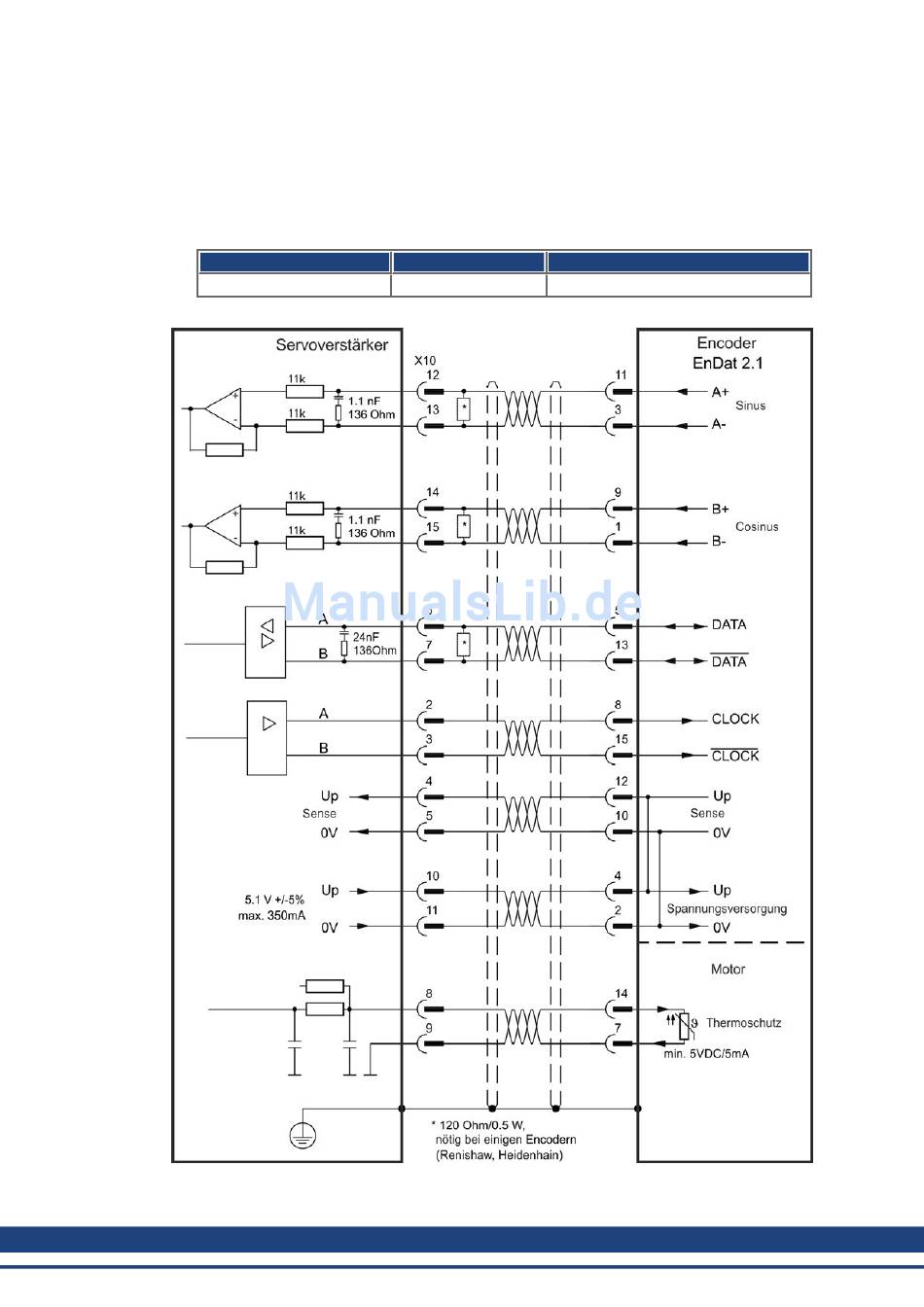

Das folgende Diagramm zeigt die Verdrahtung eines Singleturn- oder Multiturn-
Sinus/Cosinus-Encoders mit EnDat 2.1-Schnittstelle als Rückführsystem. Bevorzugte
Typen sind die Encoder ECN1313 und EQN1325. Die Temperaturüberwachungim Motor ist
über das Encoderkabel angeschlossen und wird im Verstärker ausgewertet. Alle Signale
werden mit unserem konfektionierten Encoder-Anschlusskabel angeschlossen. Wenn
Kabellängen von mehr als 50 m geplant sind, wenden Sie sich an den Kundendienst.
Die auf der Encoderseite dargestellte Pin-Zuordnung bezieht sich auf Kollmorgen™ Motoren.
110 Kollmorgen™ | Mai 2013
Typ
ENDAT 2.1
FBTYPE
30
Frequenzgrenze
1 MHz
