Sfd - Kollmorgen AKD BASIC Betriebsanleitung

AKD Betriebsanleitung | 8 Elektrische Installation

8.11.3 SFD

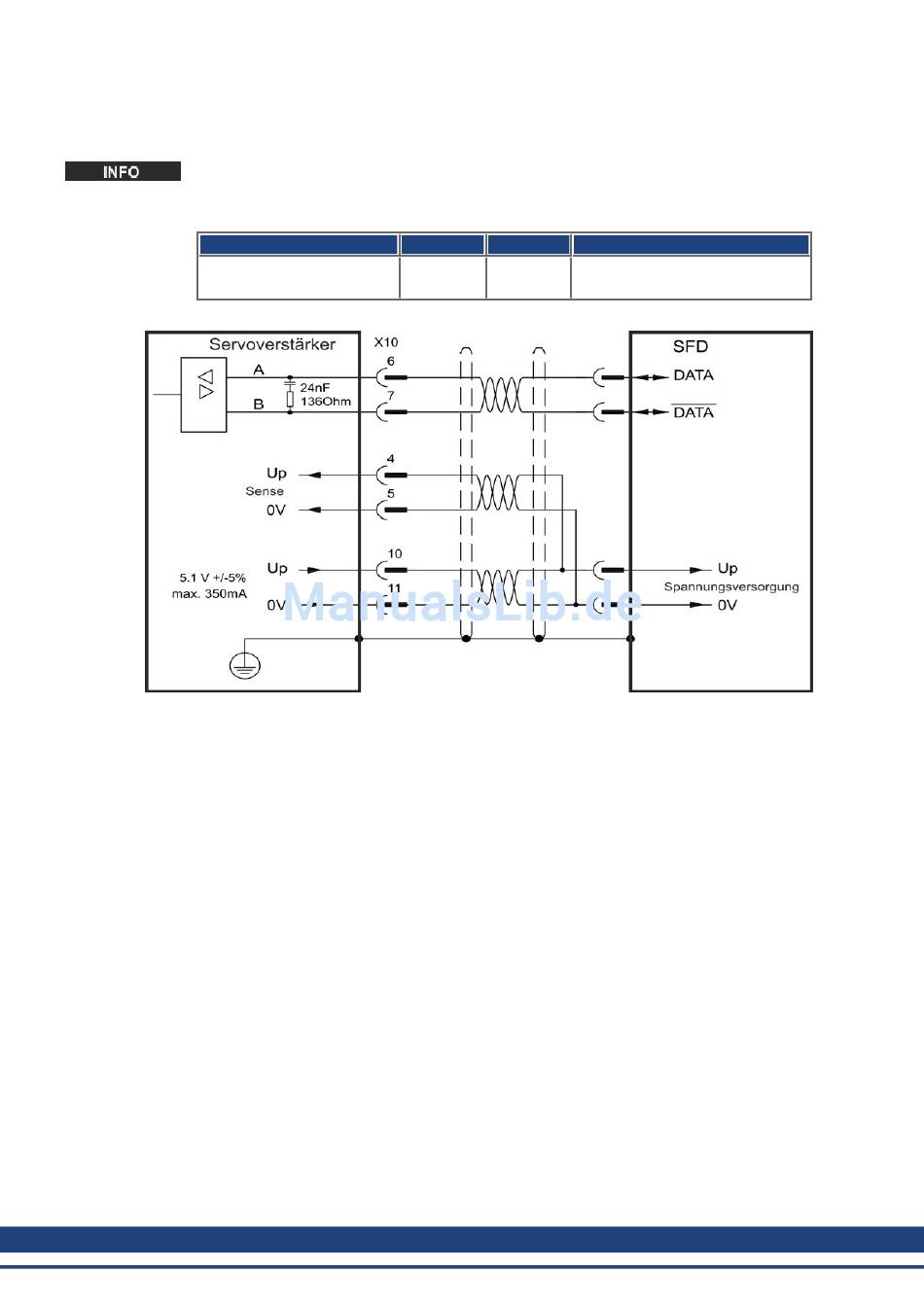

Das folgende Diagramm zeigt den Anschluss des Rückführsystems von Kollmorgen™.
Der Sense-Eingang ist nur für Kabel mit einer Länge von über 25 m erforderlich, wenn der
Drahtwiderstand vom Verstärker zum Sensor 3,3 Ohm übersteigt.
Kollmorgen™ Kabel sind bis 50 m Länge ohne Sense Anschluss zugelassen.
106 Kollmorgen™ | Mai 2013
Typ
Smart Feedback Device
FBTYPE Up
41 5,1 V +/-5
%
Anmerkungen
Genauigkeit 14 Bit (0,022°),
Auflösung 24 Bit (2 x 10E-5°)
