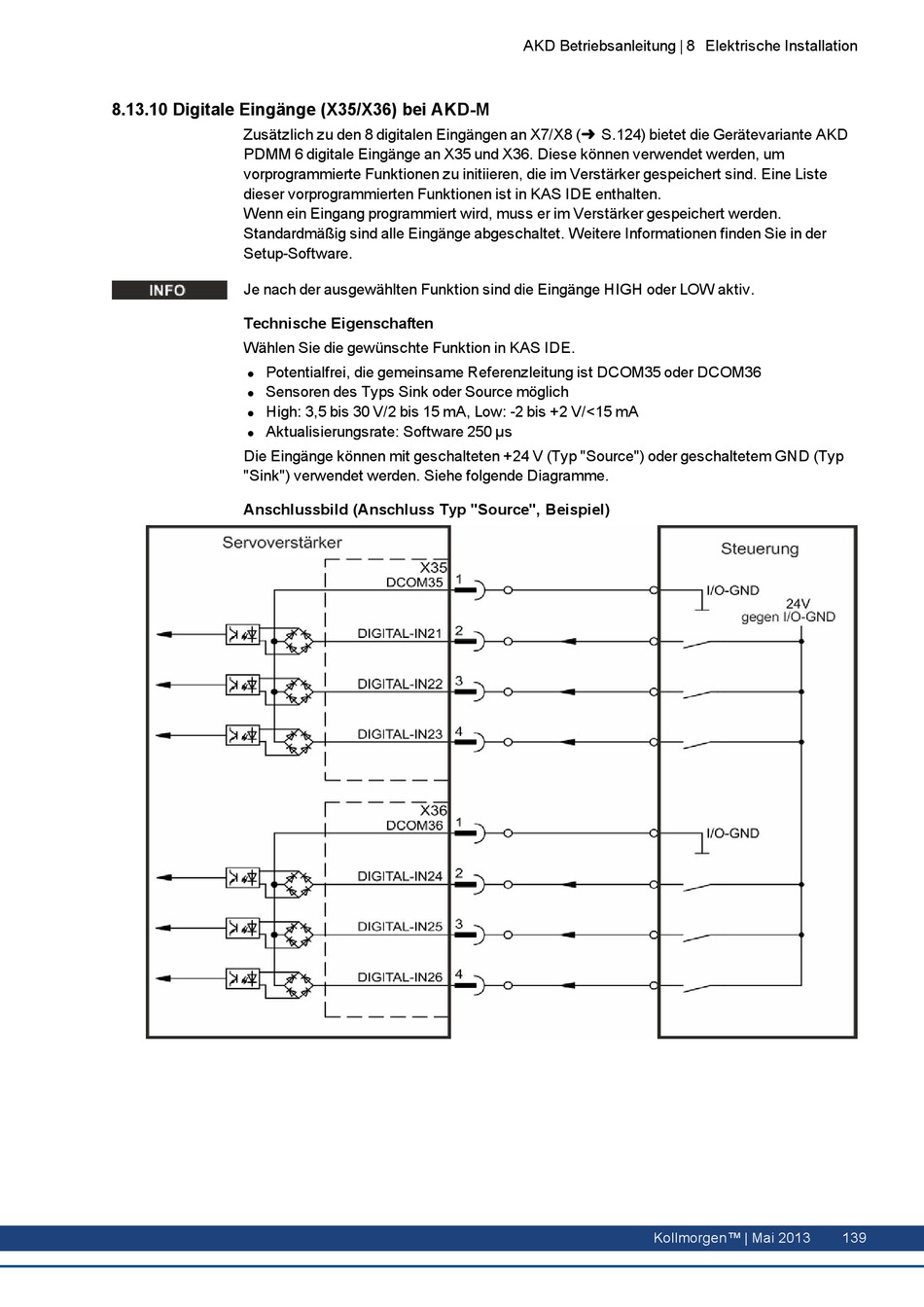

8.13.10 Digitale Eingänge (X35/X36) bei AKD-M
Zusätzlich zu den 8 digitalen Eingängen an X7/X8 (➜ S.124) bietet die Gerätevariante AKD
PDMM 6 digitale Eingänge an X35 und X36. Diese können verwendet werden, um
vorprogrammierte Funktionen zu initiieren, die im Verstärker gespeichert sind. Eine Liste
dieser vorprogrammierten Funktionen ist in KAS IDE enthalten.
Wenn ein Eingang programmiert wird, muss er im Verstärker gespeichert werden.
Standardmäßig sind alle Eingänge abgeschaltet. Weitere Informationen finden Sie in der
Setup-Software.
Je nach der ausgewählten Funktion sind die Eingänge HIGH oder LOW aktiv.
Technische Eigenschaften
Wählen Sie die gewünschte Funktion in KAS IDE.
Potentialfrei, die gemeinsame Referenzleitung ist DCOM35 oder DCOM36
l
Sensoren des Typs Sink oder Source möglich
l
High: 3,5 bis 30 V/2 bis 15 mA, Low: -2 bis +2 V/<15 mA
l
Aktualisierungsrate: Software 250 µs
l
Die Eingänge können mit geschalteten +24 V (Typ "Source") oder geschaltetem GND (Typ
"Sink") verwendet werden. Siehe folgende Diagramme.
Anschlussbild (Anschluss Typ "Source", Beispiel)
