AKD Betriebsanleitung | 8 Elektrische Installation

8.11.5 Encoder mit BiSS

8.11.5.1 BiSS (Mode A) Analog

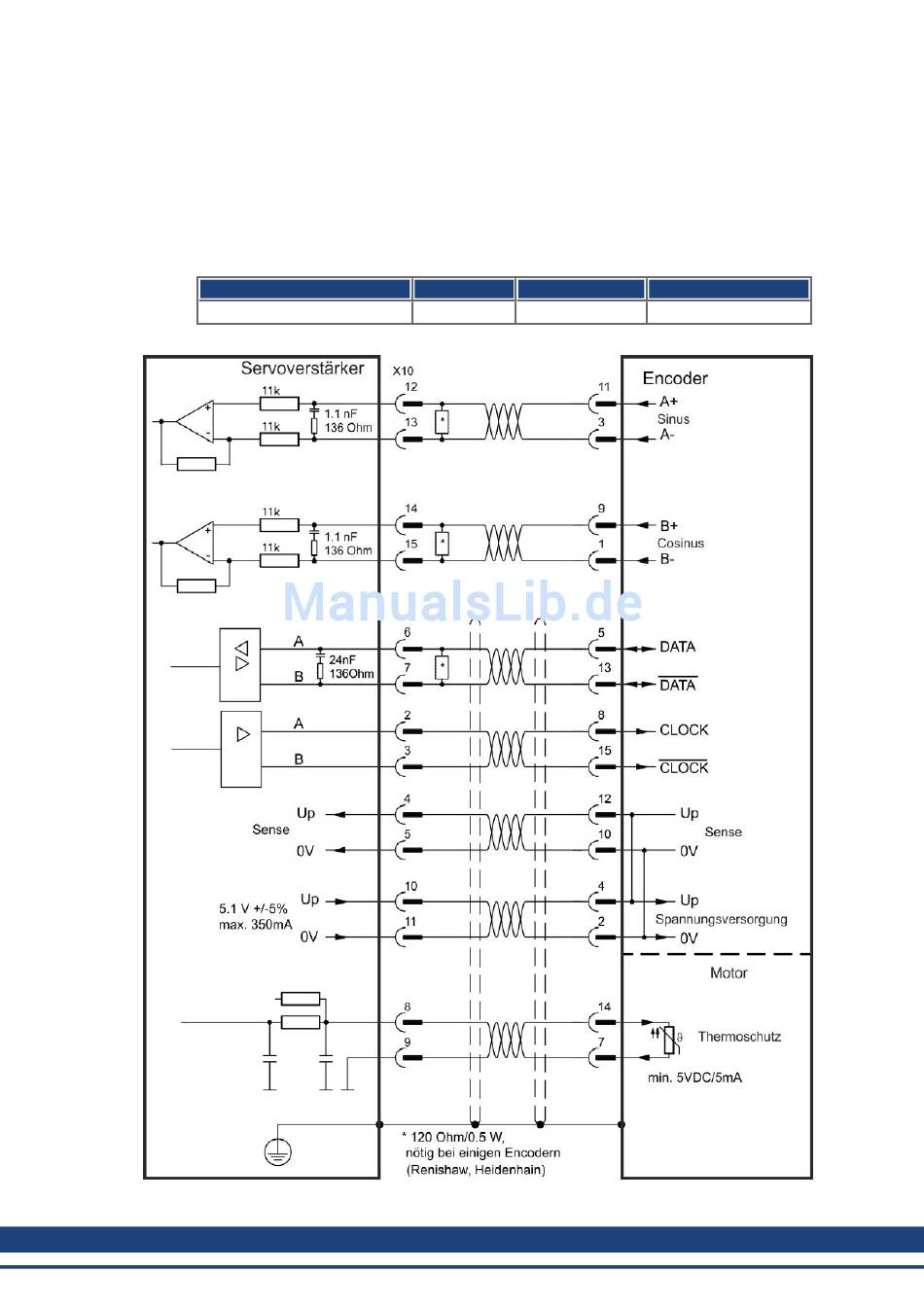

Das folgende Diagramm zeigt die Verdrahtung eines Singleturn- oder Multiturn-
Sinus/Cosinus-Encoders mit BiSS Mode A Schnittstelle als Rückführsystem. Die
Temperaturüberwachung im Motor ist über das Encoderkabel angeschlossen und wird im
Verstärker ausgewertet.
Wenn Kabellängen von mehr als 50 m geplant sind, wenden Sie sich an den Kundendienst.
Die auf der Encoderseite dargestellte Pin-Zuordnung bezieht sich auf Kollmorgen™ Motoren.
108 Kollmorgen™ | Mai 2013
Typ
BiSS (Typ A) Analog
FBTYPE Up
32 5,1 V +/-5 %
Frequenzgrenze
1 MHz
