AKD Betriebsanleitung | 8 Elektrische Installation

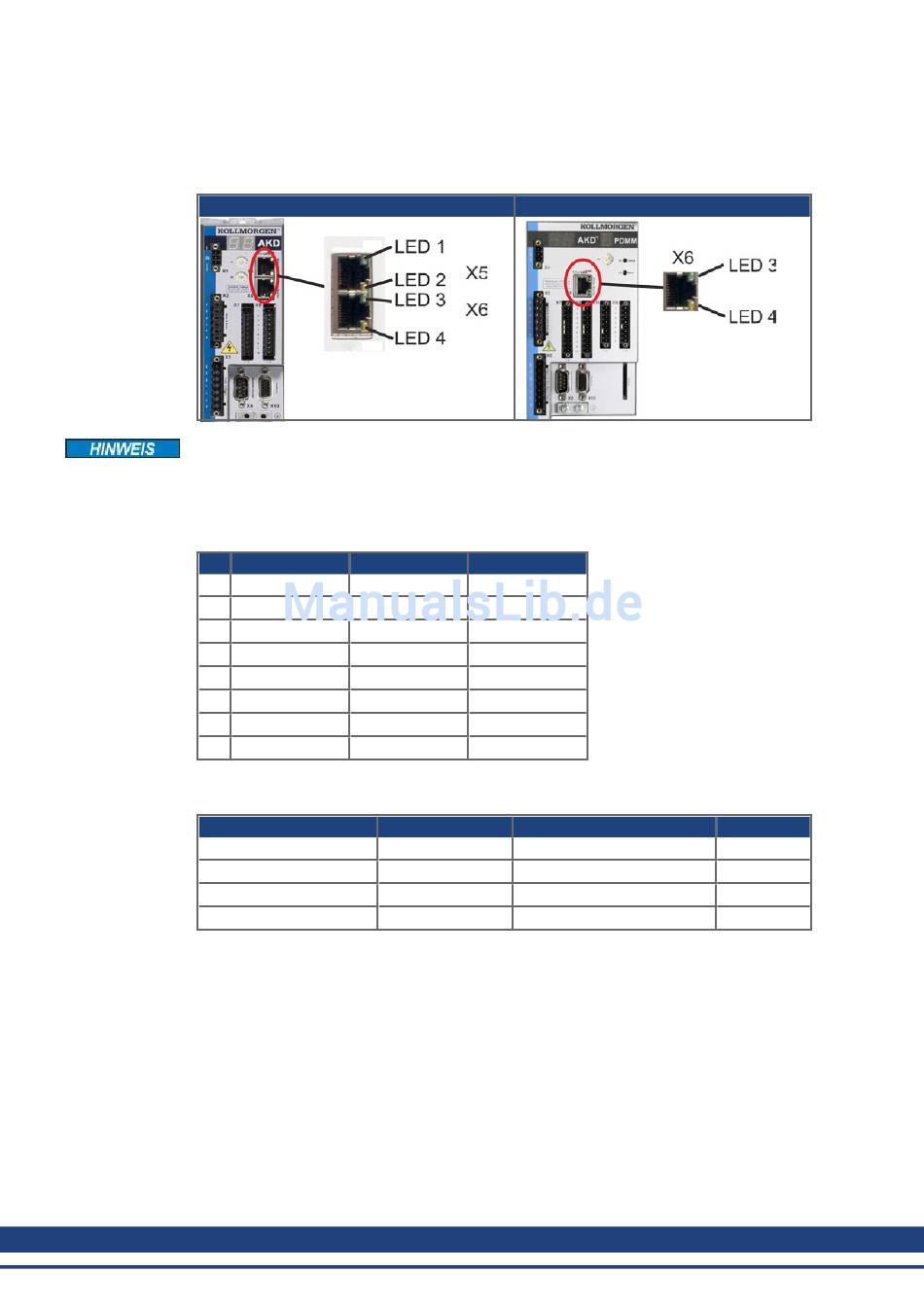

8.20 Motion-Bus-Schnittstelle (X5/X6/X11)

Die Motion-Bus-Schnittstelle besitzt RJ-45-Stecker und kann je nach der verwendeten
Verstärkerversion für die Kommunikation mit verschiedenen Feldbus-Geräten verwendet
werden.
AKD X5/X6
Schließen Sie die Ethernetleitung für den PC mit der Setup-Software nicht an die Motion-
Bus-Schnittstelle X5/X6 an. Das Ethernet-Konfigurationskabel muss Stecker X11 oder X32
angeschlossen werden.
8.20.1 Pinbelegung X5/X6/X11
Pin
8.20.2 Bus-Protokolle X5/X6/X11
156 Kollmorgen™ | Mai 2013
Signal X5 Signal X6
1 Senden + Empfangen+
2 Senden- Empfangen-
3 Empfangen+ Senden+
4 n.c.
5 n.c.
6 Empfangen- Senden-
7 n.c.
8 n.c.
Protokoll
EtherCAT
SynqNet
PROFINET RT
Ethernet/IP
AKD PDMM X6
Signal X11
Senden +
Senden-
Empfangen+
n.c. n.c.
n.c. n.c.
Empfangen-
n.c. n.c.
n.c. n.c.
Typ Anschluss Option
Motion-Bus
Motion-Bus
Motion-Bus
Motion-Bus
Stecker
EC or CC X5, X6
SQ X5, X6
PN X11
EI X11
