8.7.2.2 Schirmschiene

AKD Betriebsanleitung | 8 Elektrische Installation
Die Abschirmungen des Netzkabels (Eingang, Motorkabel, externer
Bremswiderstand) können über Schirmklemmen zu einer zusätzlichen
Sammelschiene geführt werden.
Kollmorgen™ empfiehlt, KLBÜ-Schirmklemmen von Weidmüller zu
verwenden.
Ein mögliches Szenario für die Einrichtung einer Sammelschiene für die
oben genannten Schirmklemmen wird nachstehend beschrieben.

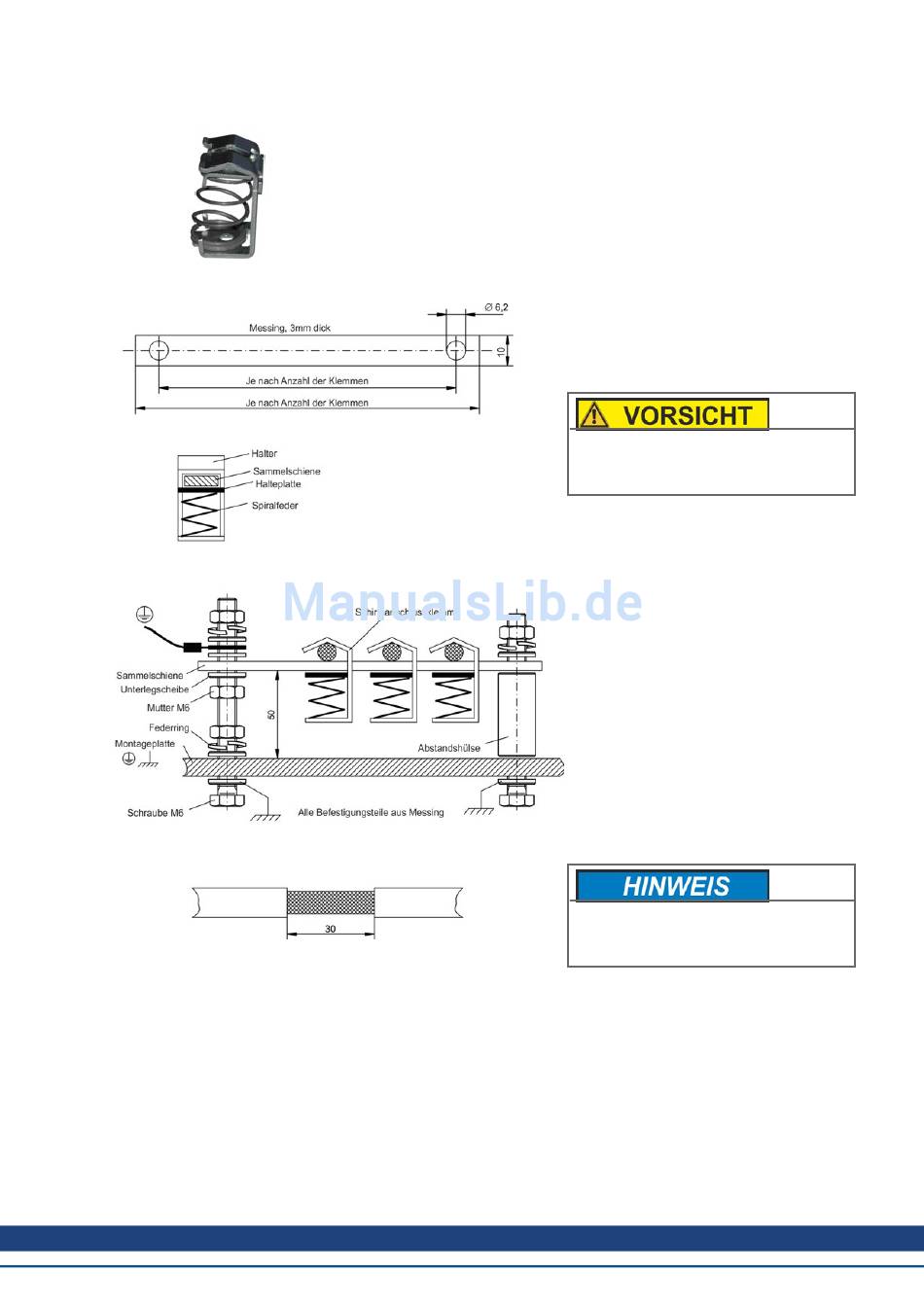

1. Schneiden Sie eine Sammelschiene mit
der benötigten Länge aus einer
Messingschiene (Querschnitt 10 x 3 mm)
und bohren Sie die angegeben Löcher. Alle
erforderlichen Schirmklemmen müssen
zwischen die Bohrungen passen.
Verletzungsgefahr durch die
Federkraft der Schraubenfeder.
Verwenden Sie eine Zange.
2. Drücken Sie die Schraubenfeder und die
Halteplatte zusammen und schieben Sie
die Sammelschiene durch die Öffnung im
Halter.
3. Montieren Sie die Sammelschiene mit
angebrachten Schirmklemmen auf der
Montageplatte. Verwenden Sie entweder
Distanzhülsen aus Metall oder Schrauben
mit Muttern, um einen Abstand von 50 mm
einzuhalten. Erden Sie die Sammelschiene
mit einem Draht von mindestens 2,5 mm²
Querschnitt.
4. Teilen Sie die äußere
Kabelummantelung auf eine Länge von ca.
30 mm, und achten Sie darauf, das
Schirmgeflecht nicht zu beschädigen.
Drücken Sie die Schirmklemme nach oben
und führen Sie das Kabel durch.
Stellen Sie einen guten Kontakt
zwischen Schirmklemme und
Schirmgeflecht sicher.
