AKD Betriebsanleitung | 6 Technische Beschreibung und Daten

6.16.7.3 Steuerstromkreis (Beispiel)

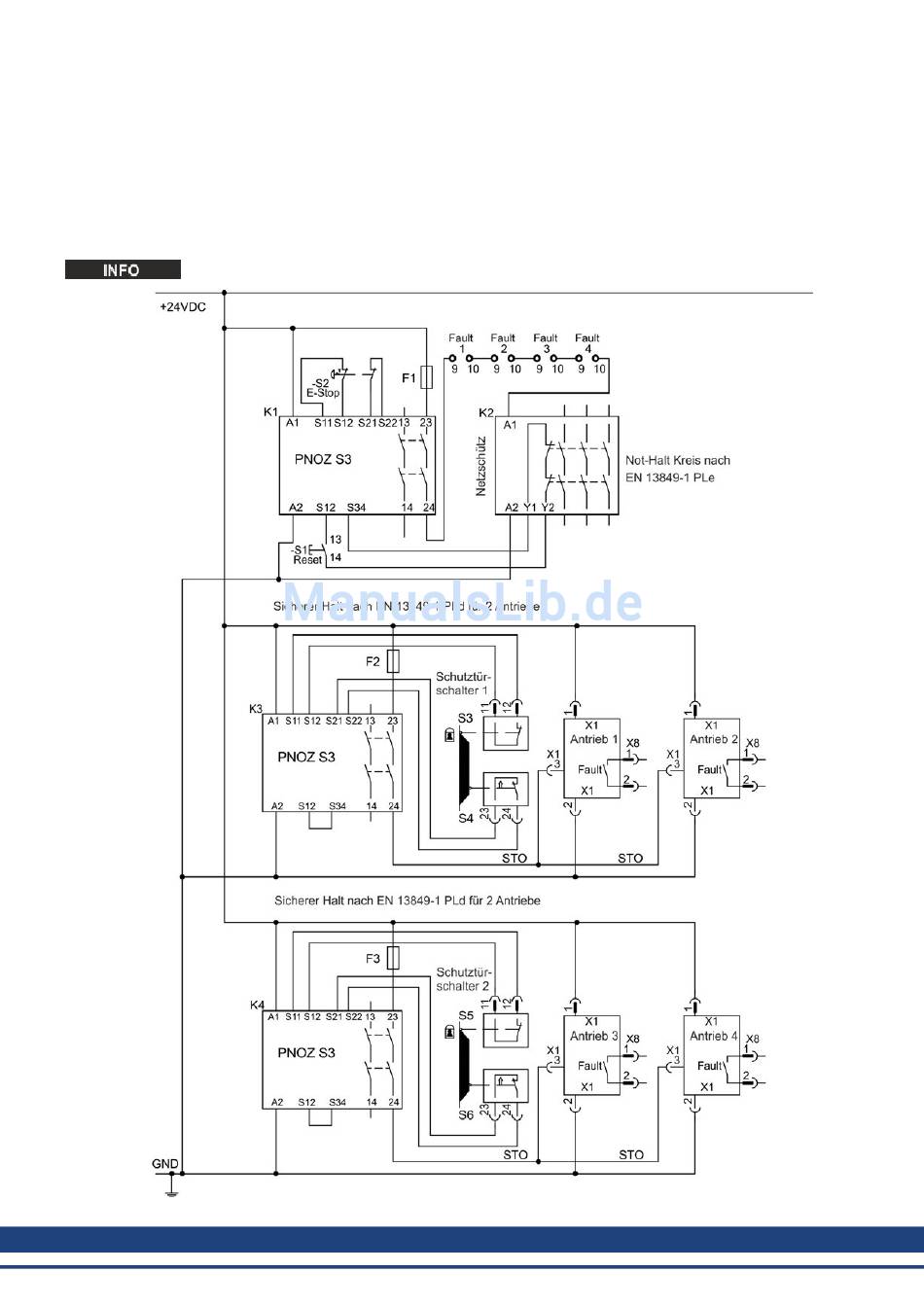

Das Beispiel zeigt einen Steuerstromkreis mit zwei getrennten Arbeitsbereichen, die an eine
Not-Halt-Schaltung angeschlossen sind (Hauptstromkreis: ➜ S.57). Für jeden
Arbeitsbereich wird der "Sichere Stopp" der Verstärker durch eine Abschirmung geschützt.
Die im Beispiel verwendeten Sicherheitsschaltgeräte werden von Pilz hergestellt und erfüllen
mindestens den PLd gemäß EN 13849-1 oder SIL 2 gemäß EN 62061. Es können auch
Sicherheitsschaltgeräte von anderen Herstellern verwendet werden.
Beachten Sie die Hinweise zur Verkabelung; ➜ S.54.
56 Kollmorgen™ | Mai 2013
