AKD Betriebsanleitung | 8 Elektrische Installation

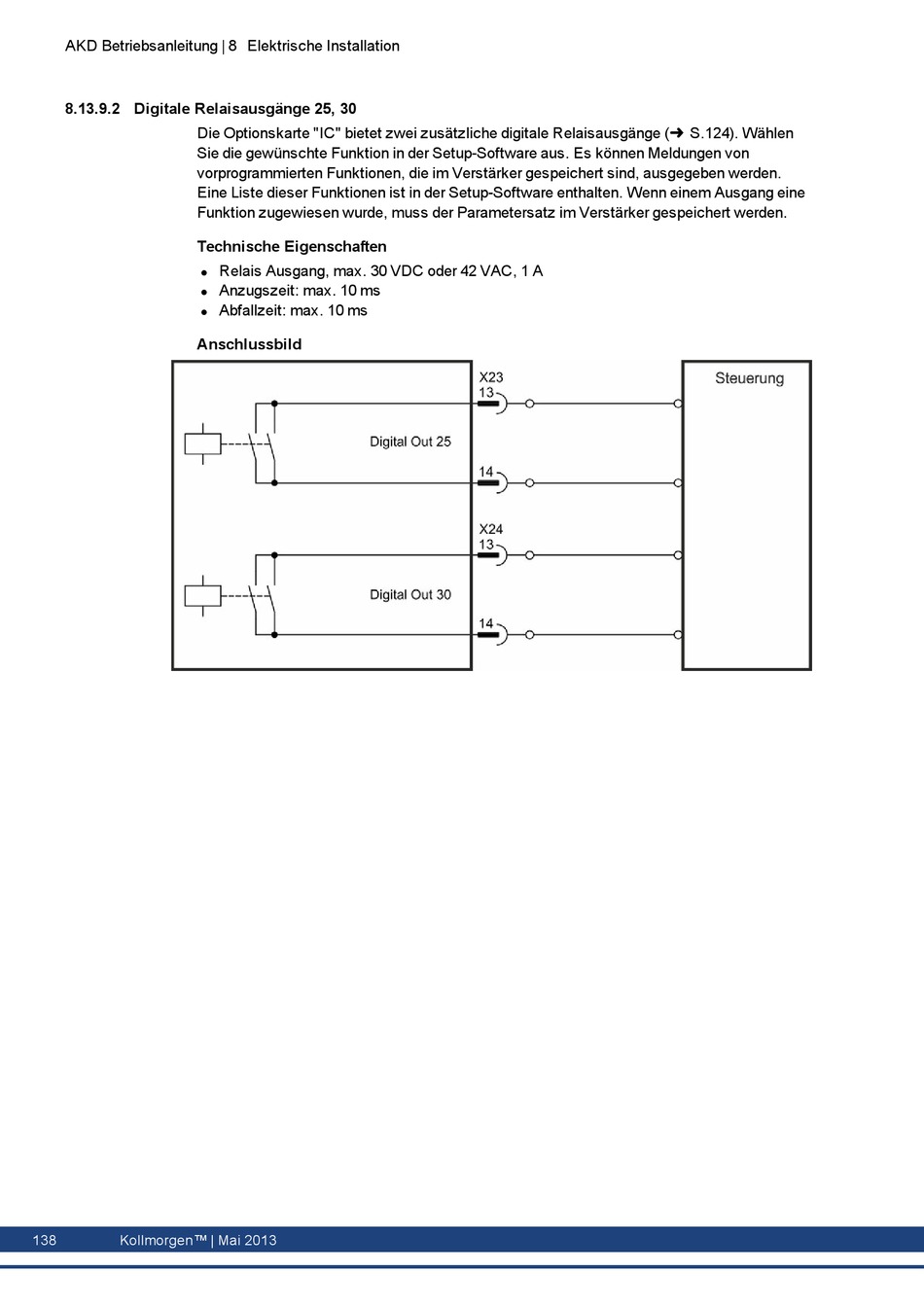

8.13.9.2 Digitale Relaisausgänge 25, 30
Die Optionskarte "IC" bietet zwei zusätzliche digitale Relaisausgänge (➜ S.124). Wählen
Sie die gewünschte Funktion in der Setup-Software aus. Es können Meldungen von
vorprogrammierten Funktionen, die im Verstärker gespeichert sind, ausgegeben werden.
Eine Liste dieser Funktionen ist in der Setup-Software enthalten. Wenn einem Ausgang eine
Funktion zugewiesen wurde, muss der Parametersatz im Verstärker gespeichert werden.
Technische Eigenschaften
l
l
l
Anschlussbild
138 Kollmorgen™ | Mai 2013
Relais Ausgang, max. 30 VDC oder 42 VAC, 1 A
Anzugszeit: max. 10 ms
Abfallzeit: max. 10 ms
