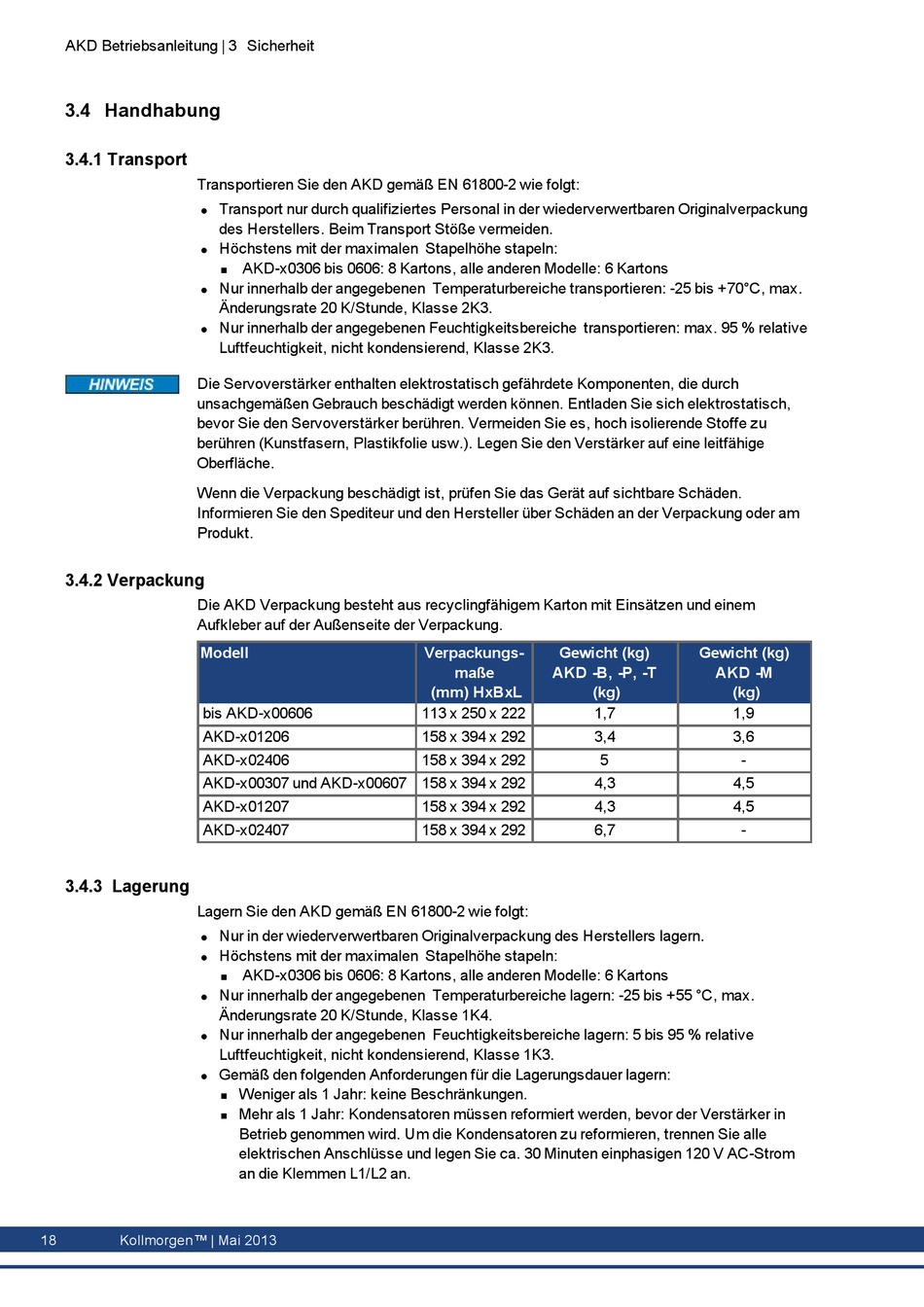

Handhabung; Transport; Verpackung; Lagerung - Kollmorgen AKD BASIC Betriebsanleitung

AKD Betriebsanleitung | 3 Sicherheit

3.4 Handhabung

3.4.1 Transport

Transportieren Sie den AKD gemäß EN 61800-2 wie folgt:
l
l
l
l
Die Servoverstärker enthalten elektrostatisch gefährdete Komponenten, die durch
unsachgemäßen Gebrauch beschädigt werden können. Entladen Sie sich elektrostatisch,
bevor Sie den Servoverstärker berühren. Vermeiden Sie es, hoch isolierende Stoffe zu
berühren (Kunstfasern, Plastikfolie usw.). Legen Sie den Verstärker auf eine leitfähige
Oberfläche.
Wenn die Verpackung beschädigt ist, prüfen Sie das Gerät auf sichtbare Schäden.
Informieren Sie den Spediteur und den Hersteller über Schäden an der Verpackung oder am
Produkt.

3.4.2 Verpackung

Die AKD Verpackung besteht aus recyclingfähigem Karton mit Einsätzen und einem
Aufkleber auf der Außenseite der Verpackung.
Modell
bis AKD-x00606
AKD-x01206
AKD-x02406
AKD-x00307 und AKD-x00607 158 x 394 x 292
AKD-x01207
AKD-x02407

3.4.3 Lagerung

Lagern Sie den AKD gemäß EN 61800-2 wie folgt:
l
l
l
l
l
18 Kollmorgen™ | Mai 2013
Transport nur durch qualifiziertes Personal in der wiederverwertbaren Originalverpackung
des Herstellers. Beim Transport Stöße vermeiden.
Höchstens mit der maximalen Stapelhöhe stapeln:
AKD-x0306 bis 0606: 8 Kartons, alle anderen Modelle: 6 Kartons
n
Nur innerhalb der angegebenen Temperaturbereiche transportieren: -25 bis +70°C, max.
Änderungsrate 20 K/Stunde, Klasse 2K3.
Nur innerhalb der angegebenen Feuchtigkeitsbereiche transportieren: max. 95 % relative
Luftfeuchtigkeit, nicht kondensierend, Klasse 2K3.
Nur in der wiederverwertbaren Originalverpackung des Herstellers lagern.
Höchstens mit der maximalen Stapelhöhe stapeln:
AKD-x0306 bis 0606: 8 Kartons, alle anderen Modelle: 6 Kartons
n
Nur innerhalb der angegebenen Temperaturbereiche lagern: -25 bis +55 °C, max.
Änderungsrate 20 K/Stunde, Klasse 1K4.
Nur innerhalb der angegebenen Feuchtigkeitsbereiche lagern: 5 bis 95 % relative
Luftfeuchtigkeit, nicht kondensierend, Klasse 1K3.
Gemäß den folgenden Anforderungen für die Lagerungsdauer lagern:
Weniger als 1 Jahr: keine Beschränkungen.
n
Mehr als 1 Jahr: Kondensatoren müssen reformiert werden, bevor der Verstärker in
n
Betrieb genommen wird. Um die Kondensatoren zu reformieren, trennen Sie alle
elektrischen Anschlüsse und legen Sie ca. 30 Minuten einphasigen 120 V AC-Strom
an die Klemmen L1/L2 an.
Verpackungs- Gewicht (kg)
maße AKD -B, -P, -T
(mm) HxBxL (kg)
113 x 250 x 222 1,7
158 x 394 x 292 3,4
158 x 394 x 292
4,3
158 x 394 x 292 4,3
158 x 394 x 292 6,7
Gewicht (kg)
AKD -M
(kg)
1,9
3,6
5 -
4,5
4,5
-
