AKD Betriebsanleitung | 8 Elektrische Installation

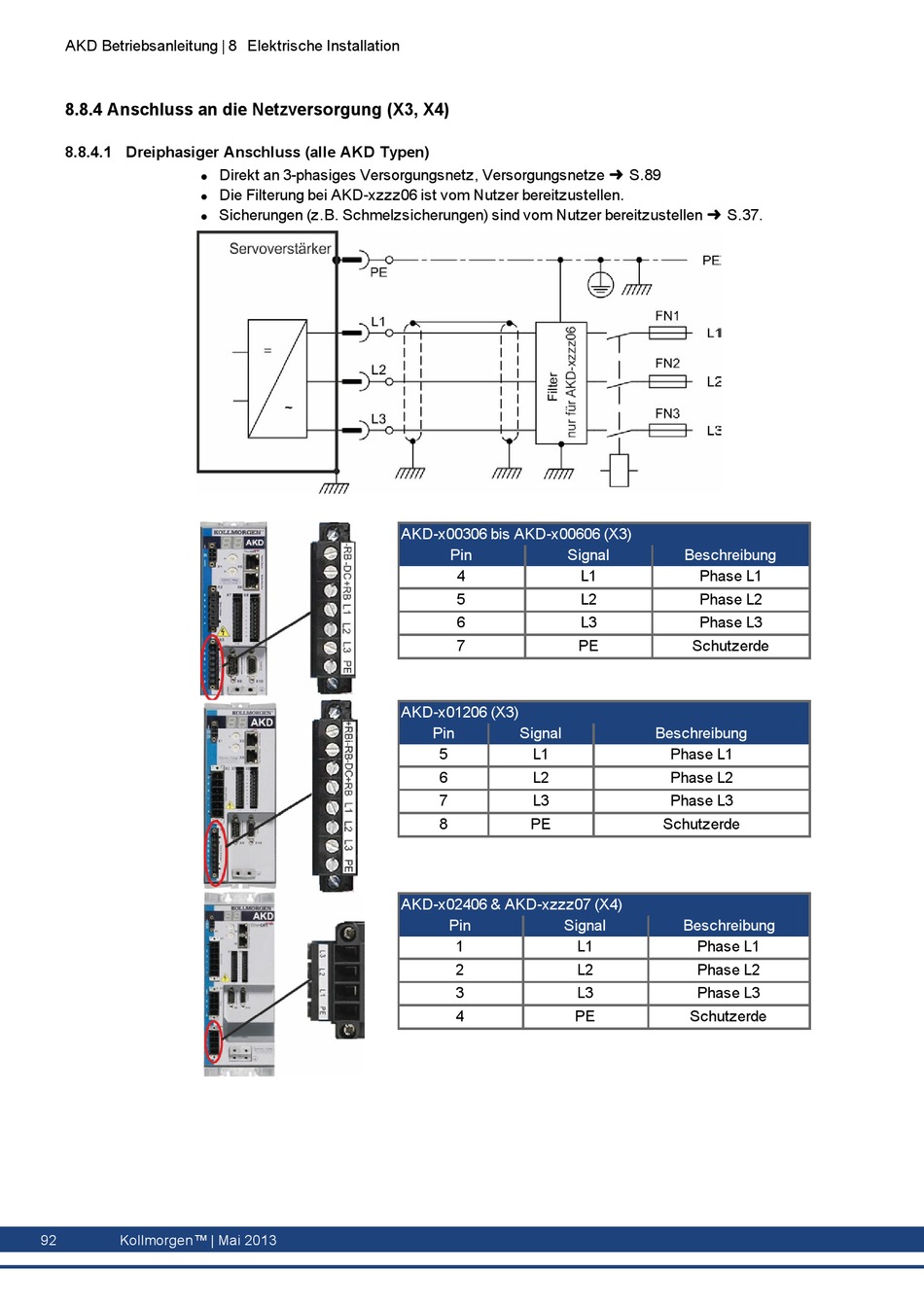

8.8.4 Anschluss an die Netzversorgung (X3, X4)

8.8.4.1 Dreiphasiger Anschluss (alle AKD Typen)

l
l
l
92 Kollmorgen™ | Mai 2013
Direkt an 3-phasiges Versorgungsnetz, Versorgungsnetze ➜ S.89
Die Filterung bei AKD-xzzz06 ist vom Nutzer bereitzustellen.
Sicherungen (z.B. Schmelzsicherungen) sind vom Nutzer bereitzustellen ➜ S.37.
AKD-x00306 bis AKD-x00606 (X3)
Pin Signal
4
5
6
7
AKD-x01206 (X3)
Pin Signal
5 L1
6 L2
7 L3
8 PE
AKD-x02406 & AKD-xzzz07 (X4)
Pin Signal
1
2
3
4 PE
Beschreibung
L1 Phase L1
L2 Phase L2
L3 Phase L3
PE Schutzerde
Beschreibung
Phase L1
Phase L2
Phase L3
Schutzerde
Beschreibung
L1 Phase L1
L2 Phase L2
L3 Phase L3
Schutzerde
