AKD Betriebsanleitung | 8 Elektrische Installation
8.13.6 Digitale Eingänge (X7/X8)
Der Verstärker bietet 8 digitale Eingänge (➜ S.124). Diese können verwendet werden, um
vorprogrammierte Funktionen zu initiieren, die im Verstärker gespeichert sind. Eine Liste
dieser vorprogrammierten Funktionen ist in WorkBench enthalten. Der digitale Eingang 8 ist
nicht programmierbar, sondern fest auf die ENABLE-Funktion eingestellt.
Wenn ein Eingang programmiert wurde, muss dies im Verstärker gespeichert werden.
Je nach der ausgewählten Funktion sind die Eingänge HIGH oder LOW aktiv.
Die Eingänge können mit geschalteten +24 V ("Source") oder geschaltetem GND ("Sink")
verwendet werden. Siehe folgende Diagramme.

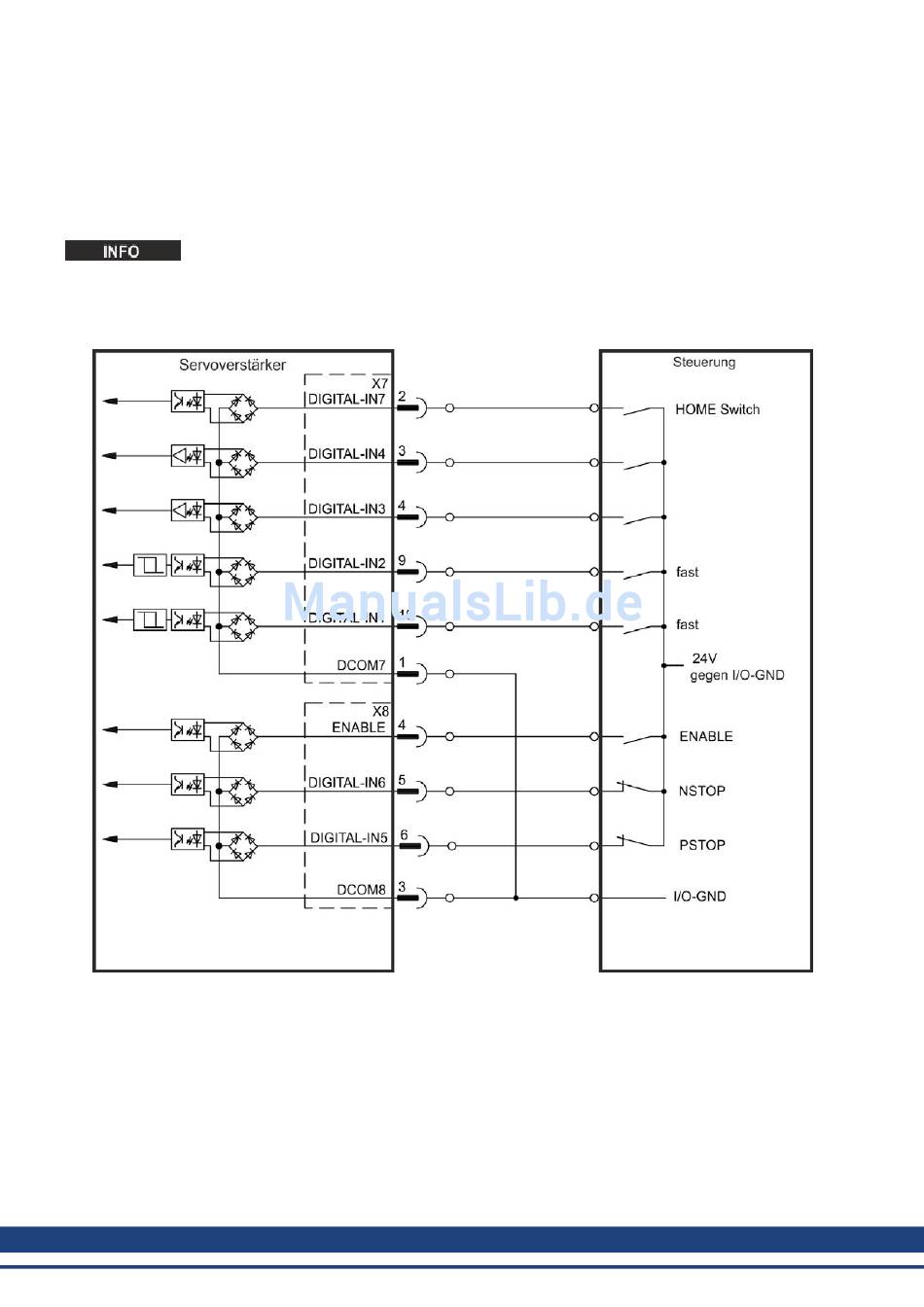

Anschlussbild (Anschluss Typ "Source", Beispiel)
130 Kollmorgen™ | Mai 2013
