8.13.11 Digitale Ausgänge (X35/X36) bei AKD-M
8.13.11.1 Digitale Ausgänge 21 und 22
Zusätzlich zu den digitalen Ausgängen an X7 ( ➜ S.124) bietet die Gerätevariante AKD
PDMM2 digitale Ausgänge an X35 und X36. Wählen Sie die gewünschte Funktion in der
Setup-Software KAS IDE aus. Es können Meldungen von vorprogrammierten Funktionen,
die im Verstärker gespeichert sind, ausgegeben werden. Eine Liste dieser
vorprogrammierten Funktionen ist in der Setup-Software enthalten. Wenn einem Ausgang
eine vorprogrammierte Funktion zugewiesen werden soll, muss der Parametersatz im
Verstärker gespeichert werden.
Technische Eigenschaften
24 V E/A-Stromversorgung an Klemmen X35/8 und X36/8, 20 V DC bis 30 V DC
l
Alle digitalen Ausgänge sind potentialfrei, max. 100mA
l
Kann als aktiv low oder aktiv high verdrahtet werden (siehe folgende Beispiele)
l
Aktualisierungsrate: 250 µs
l

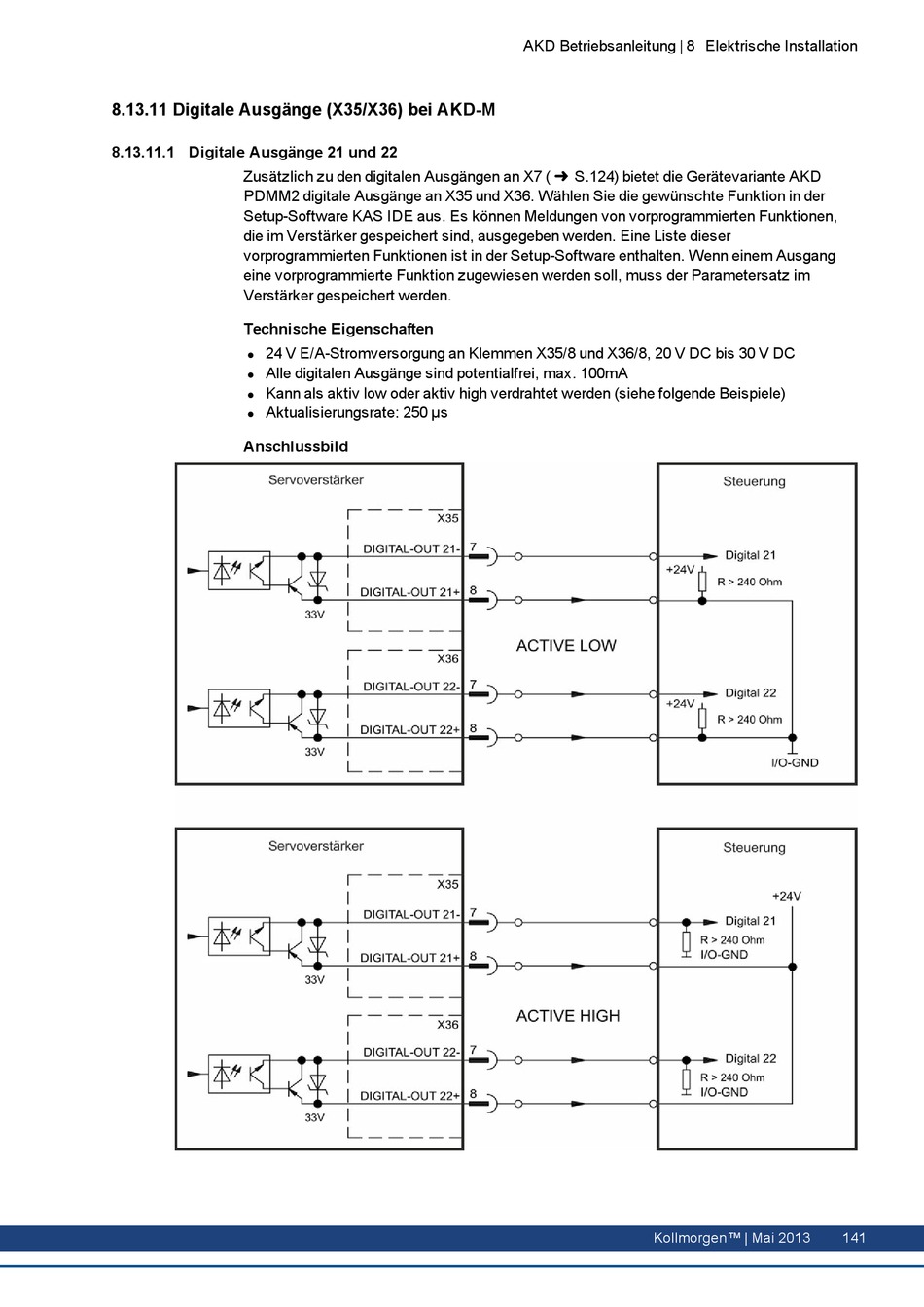

Anschlussbild
AKD Betriebsanleitung | 8 Elektrische Installation
Kollmorgen™ | Mai 2013 141
