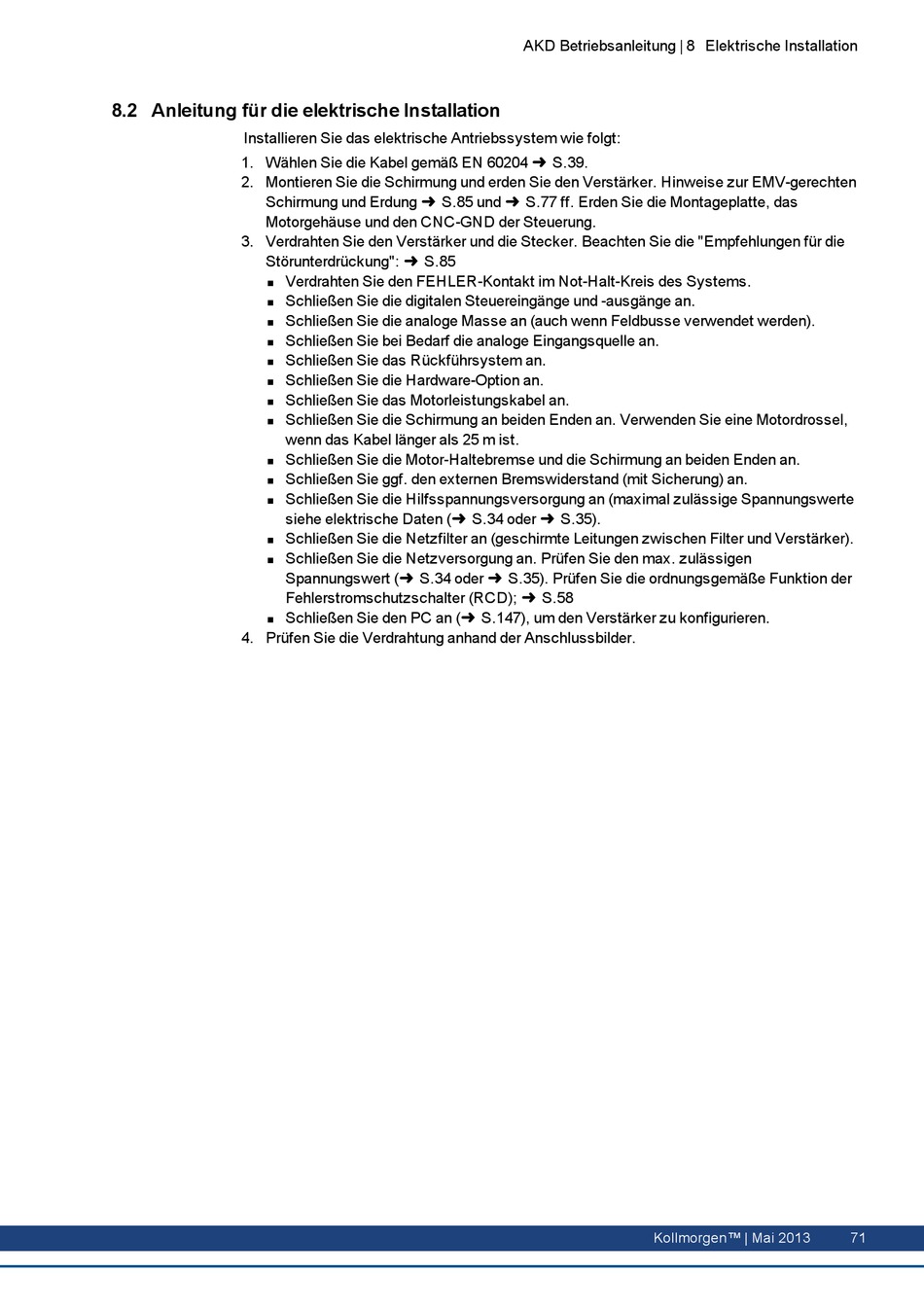

8.2 Anleitung für die elektrische Installation
Installieren Sie das elektrische Antriebssystem wie folgt:
1. Wählen Sie die Kabel gemäß EN 60204 ➜ S.39.
2. Montieren Sie die Schirmung und erden Sie den Verstärker. Hinweise zur EMV-gerechten
Schirmung und Erdung ➜ S.85 und ➜ S.77 ff. Erden Sie die Montageplatte, das
Motorgehäuse und den CNC-GND der Steuerung.
3. Verdrahten Sie den Verstärker und die Stecker. Beachten Sie die "Empfehlungen für die
Störunterdrückung": ➜ S.85
Verdrahten Sie den FEHLER-Kontakt im Not-Halt-Kreis des Systems.
n
Schließen Sie die digitalen Steuereingänge und -ausgänge an.
n
Schließen Sie die analoge Masse an (auch wenn Feldbusse verwendet werden).
n
Schließen Sie bei Bedarf die analoge Eingangsquelle an.
n
Schließen Sie das Rückführsystem an.
n
Schließen Sie die Hardware-Option an.
n
Schließen Sie das Motorleistungskabel an.
n
Schließen Sie die Schirmung an beiden Enden an. Verwenden Sie eine Motordrossel,
n
wenn das Kabel länger als 25 m ist.
Schließen Sie die Motor-Haltebremse und die Schirmung an beiden Enden an.
n
Schließen Sie ggf. den externen Bremswiderstand (mit Sicherung) an.
n
Schließen Sie die Hilfsspannungsversorgung an (maximal zulässige Spannungswerte
n
siehe elektrische Daten (➜ S.34 oder ➜ S.35).
Schließen Sie die Netzfilter an (geschirmte Leitungen zwischen Filter und Verstärker).
n
Schließen Sie die Netzversorgung an. Prüfen Sie den max. zulässigen
n
Spannungswert (➜ S.34 oder ➜ S.35). Prüfen Sie die ordnungsgemäße Funktion der
Fehlerstromschutzschalter (RCD); ➜ S.58
Schließen Sie den PC an (➜ S.147), um den Verstärker zu konfigurieren.
n
4. Prüfen Sie die Verdrahtung anhand der Anschlussbilder.
