8.13.5 Analoge Ausgänge (X8, X23)
Analoge Ausgänge werden verwendet, um konvertierte analoge Werte auszugeben, die im
Verstärker digital erfasst wurden. Eine Liste der vorprogrammierten Funktionen ist in der
Setup-Software enthalten. Im Standardgerät ist ein analoger Ausgang an X8 verfügbar,
Geräte mit eingebauter I/O Optionskarte bieten einen zweiten Ausgang an X23.
Technische Eigenschaften
Ausgangsspannungsbereich bezogen auf AGND: ± 10 V
l
Auflösung: 16 Bit und völlig gleichbleibend
l
Nicht eingestellter Offset: < 50 mV
l
Offset-Drift Typ: 250 µV/°C
l
Verstärkungs- oder Abfalltoleranz: +/- 3%
l
Nichtlinearität: < 0,1% des Endwertes oder 10 mV
l
Ausgangsimpedanz: 110 Ohm
l
Die Spezifikation erfüllt die Anforderungen der Norm EN 61131-2, Tabelle 11.
l
Bandbreite -3 dB: >8 kHz
l
Maximaler Ausgangsstrom: 20 mA
l
Kapazitive Last: unbegrenzt, die Reaktionsgeschwindigkeit ist jedoch durch Iout und
l
Rout begrenzt
Kurzschlussfest gegen AGND
l

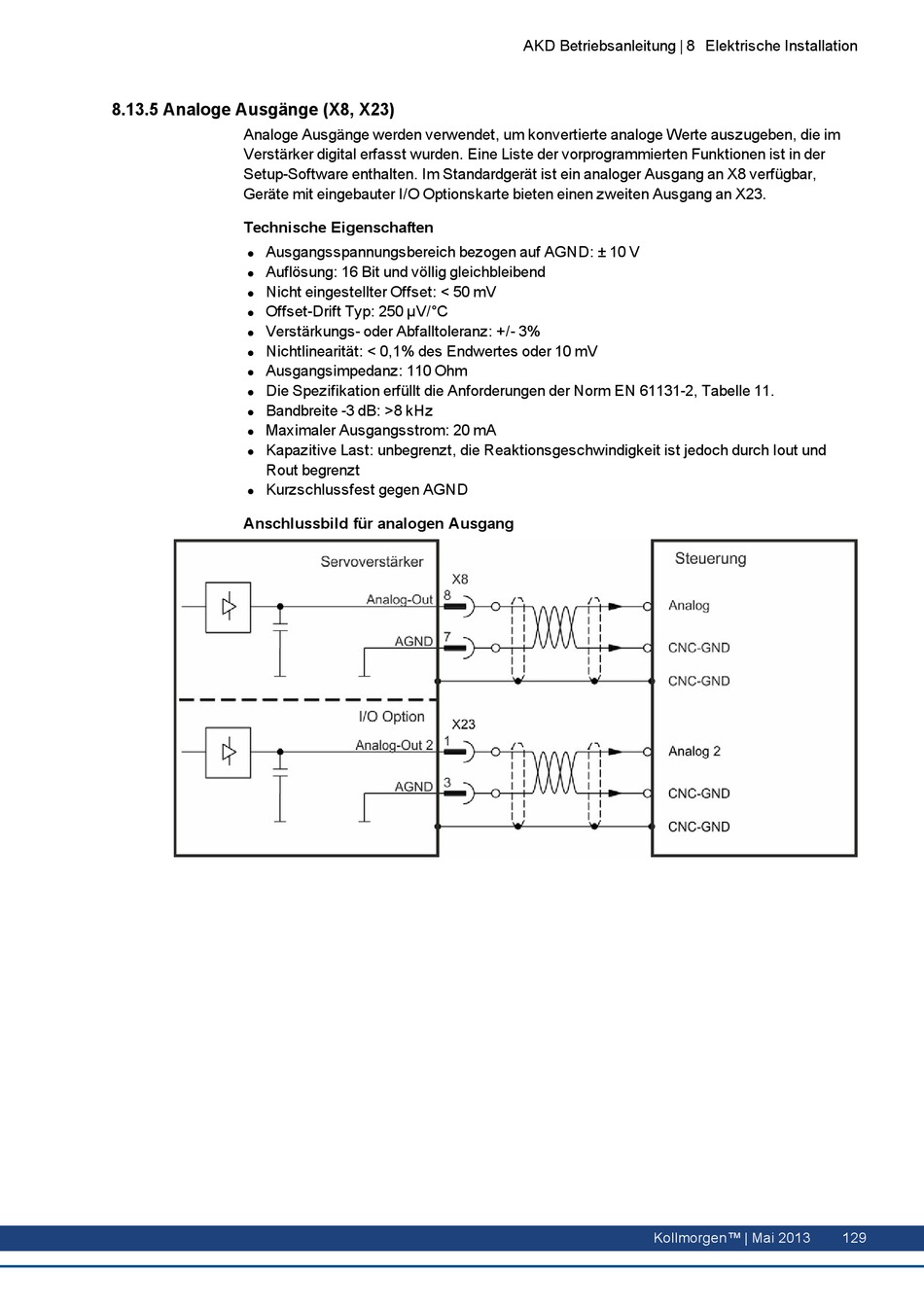

Anschlussbild für analogen Ausgang
