8.13.7 Digitale Ausgänge (X7/X8)
8.13.7.1 Digitale Ausgänge 1 und 2
Der Verstärker bietet 2 digitale Ausgänge (X7/5 bis X7/8, ➜ S.124). Wählen Sie die
gewünschte Funktion in der Setup-Software WorkBench aus. Es können Meldungen von
vorprogrammierten Funktionen, die im Verstärker gespeichert sind, ausgegeben werden.
Eine Liste dieser Funktionen ist in der Setup-Software enthalten. Wenn einem Ausgang eine
Funktion zugewiesen wurde, muss der Parametersatz im Verstärker gespeichert werden.
Technische Eigenschaften
24 V E/A-Stromversorgung an Klemmen X7/8 und X7/6, 20 V DC bis 30 V DC
l
Alle digitalen Ausgänge sind potentialfrei, DIGITAL OUT 1/2: Klemmen X7/7-8 & X7/5-6),
l
max. 100mA
Kann als aktiv low oder aktiv high verdrahtet werden (siehe folgende Beispiele)
l
Aktualisierungsrate: 250 µs
l

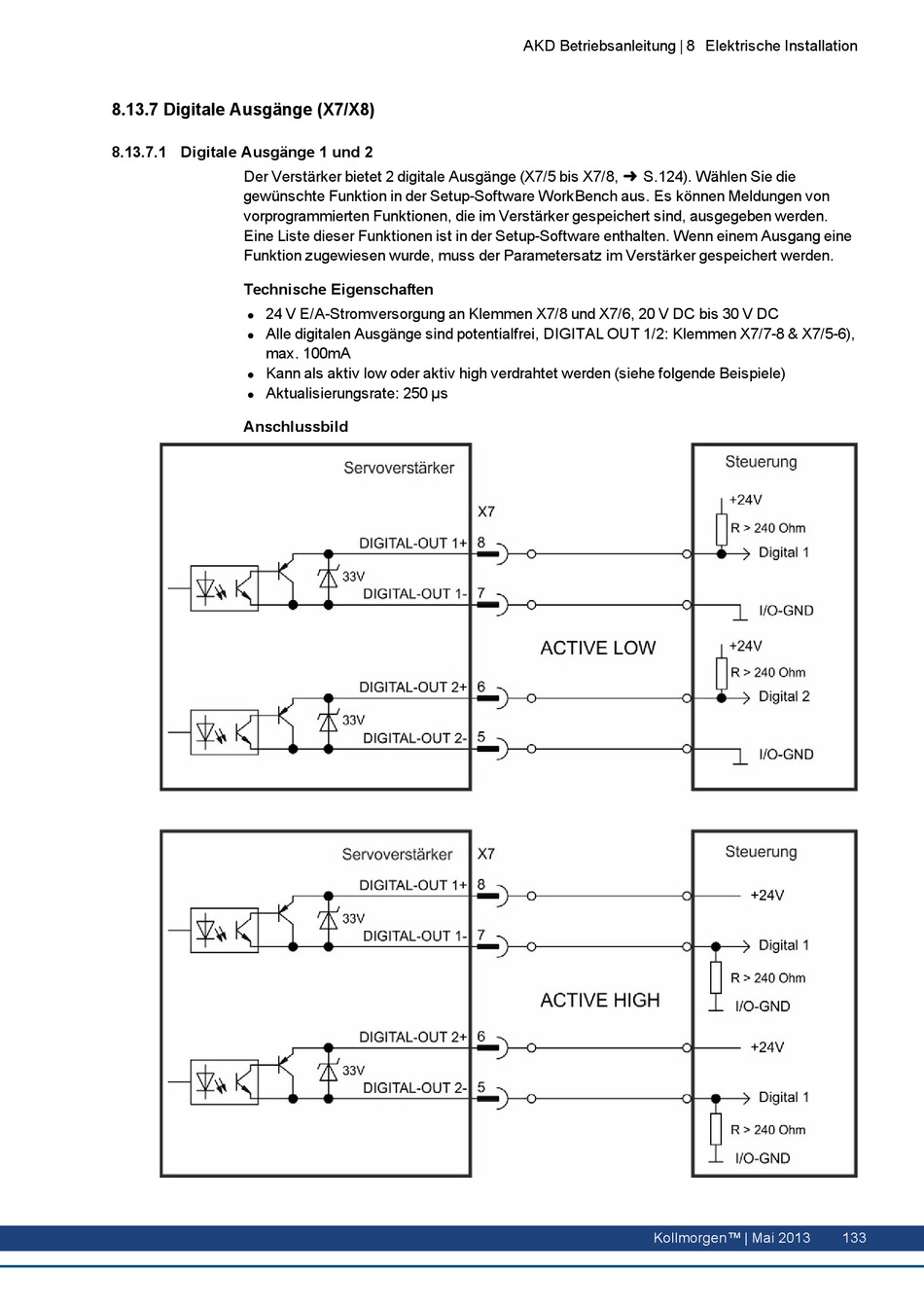

Anschlussbild
