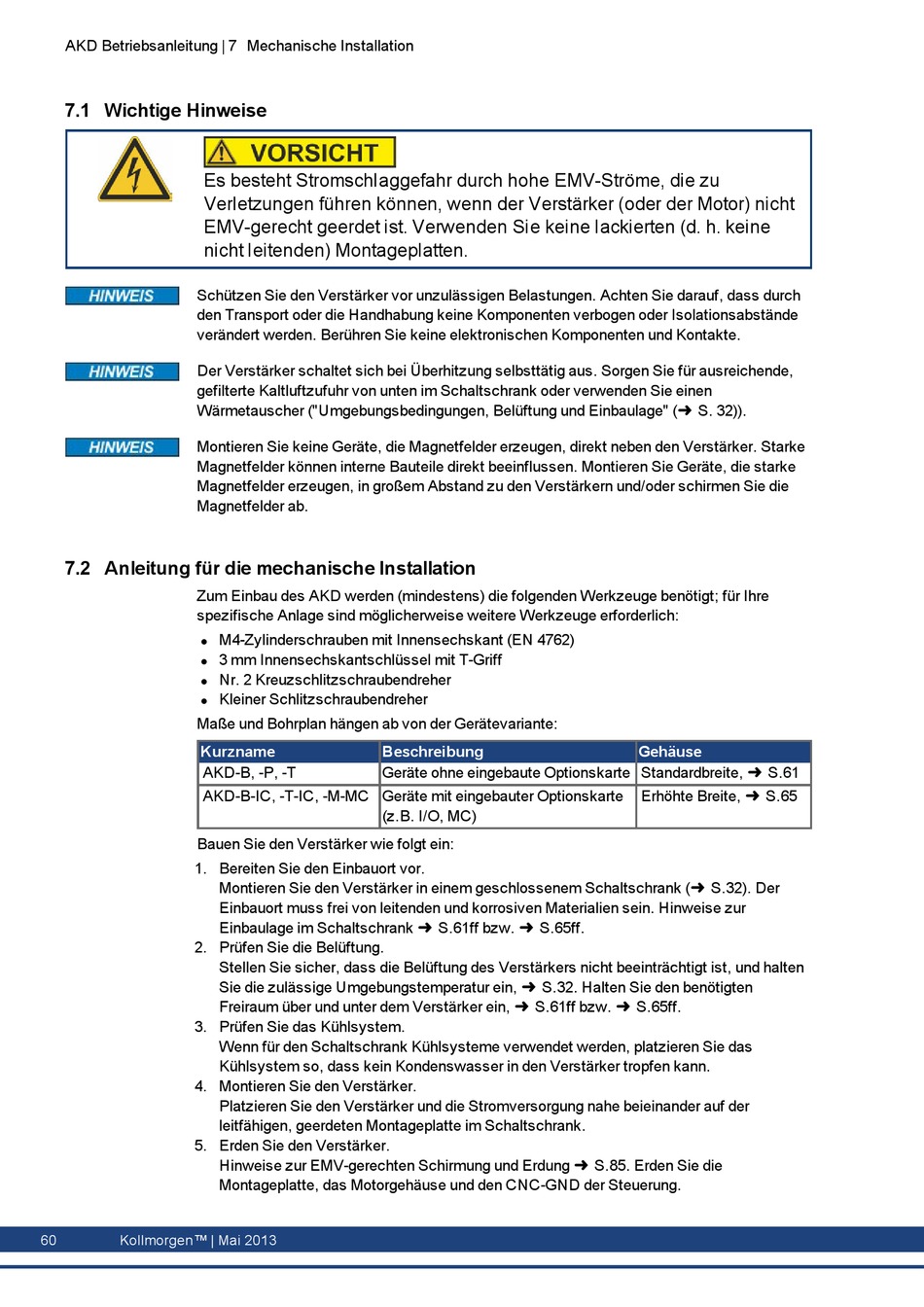

7.1 Wichtige Hinweise

Es besteht Stromschlaggefahr durch hohe EMV-Ströme, die zu
Verletzungen führen können, wenn der Verstärker (oder der Motor) nicht
EMV-gerecht geerdet ist. Verwenden Sie keine lackierten (d. h. keine
nicht leitenden) Montageplatten.
Schützen Sie den Verstärker vor unzulässigen Belastungen. Achten Sie darauf, dass durch
den Transport oder die Handhabung keine Komponenten verbogen oder Isolationsabstände
verändert werden. Berühren Sie keine elektronischen Komponenten und Kontakte.
Der Verstärker schaltet sich bei Überhitzung selbsttätig aus. Sorgen Sie für ausreichende,
gefilterte Kaltluftzufuhr von unten im Schaltschrank oder verwenden Sie einen
Wärmetauscher ("Umgebungsbedingungen, Belüftung und Einbaulage" (➜ S. 32)).
Montieren Sie keine Geräte, die Magnetfelder erzeugen, direkt neben den Verstärker. Starke
Magnetfelder können interne Bauteile direkt beeinflussen. Montieren Sie Geräte, die starke
Magnetfelder erzeugen, in großem Abstand zu den Verstärkern und/oder schirmen Sie die
Magnetfelder ab.
7.2 Anleitung für die mechanische Installation
Zum Einbau des AKD werden (mindestens) die folgenden Werkzeuge benötigt; für Ihre
spezifische Anlage sind möglicherweise weitere Werkzeuge erforderlich:
l
l
l
l
Maße und Bohrplan hängen ab von der Gerätevariante:
Kurzname
AKD-B, -P, -T
AKD-B-IC, -T-IC, -M-MC Geräte mit eingebauter Optionskarte
Bauen Sie den Verstärker wie folgt ein:
1. Bereiten Sie den Einbauort vor.
2. Prüfen Sie die Belüftung.
3. Prüfen Sie das Kühlsystem.
4. Montieren Sie den Verstärker.
5. Erden Sie den Verstärker.
60 Kollmorgen™ | Mai 2013
M4-Zylinderschrauben mit Innensechskant (EN 4762)
3 mm Innensechskantschlüssel mit T-Griff
Nr. 2 Kreuzschlitzschraubendreher
Kleiner Schlitzschraubendreher
Beschreibung
Geräte ohne eingebaute Optionskarte Standardbreite, ➜ S.61
(z.B. I/O, MC)
Montieren Sie den Verstärker in einem geschlossenem Schaltschrank (➜ S.32). Der
Einbauort muss frei von leitenden und korrosiven Materialien sein. Hinweise zur
Einbaulage im Schaltschrank ➜ S.61ff bzw. ➜ S.65ff.
Stellen Sie sicher, dass die Belüftung des Verstärkers nicht beeinträchtigt ist, und halten
Sie die zulässige Umgebungstemperatur ein, ➜ S.32. Halten Sie den benötigten
Freiraum über und unter dem Verstärker ein, ➜ S.61ff bzw. ➜ S.65ff.
Wenn für den Schaltschrank Kühlsysteme verwendet werden, platzieren Sie das
Kühlsystem so, dass kein Kondenswasser in den Verstärker tropfen kann.
Platzieren Sie den Verstärker und die Stromversorgung nahe beieinander auf der
leitfähigen, geerdeten Montageplatte im Schaltschrank.
Hinweise zur EMV-gerechten Schirmung und Erdung ➜ S.85. Erden Sie die
Montageplatte, das Motorgehäuse und den CNC-GND der Steuerung.
Gehäuse
Erhöhte Breite, ➜ S.65
