AKD Betriebsanleitung | 8 Elektrische Installation

8.10 Motoranschluss

Zusammen mit dem Motorleistungskabel und der Motorwicklung bildet der Leistungsausgang
der Verstärker einen Schwingkreis. Die maximale Spannung im System hängt von
Merkmalen wie der Kapazität und Länge des Kabels, Induktivität des Motors und Frequenz
(➜ S.34 bzw. ➜ S.35) ab.
Der dynamische Spannungsanstieg kann die Lebensdauer des Motors verringern und bei
ungeeigneten Motoren zu Überschlägen in der Motorwicklung führen.
- Verwenden Sie nur Motoren der Isolationsklasse F (gemäß EN 60085) oder höher.
- Verwenden Sie nur Kabel, die den Spezifikationen entsprechen ➜ S.39.

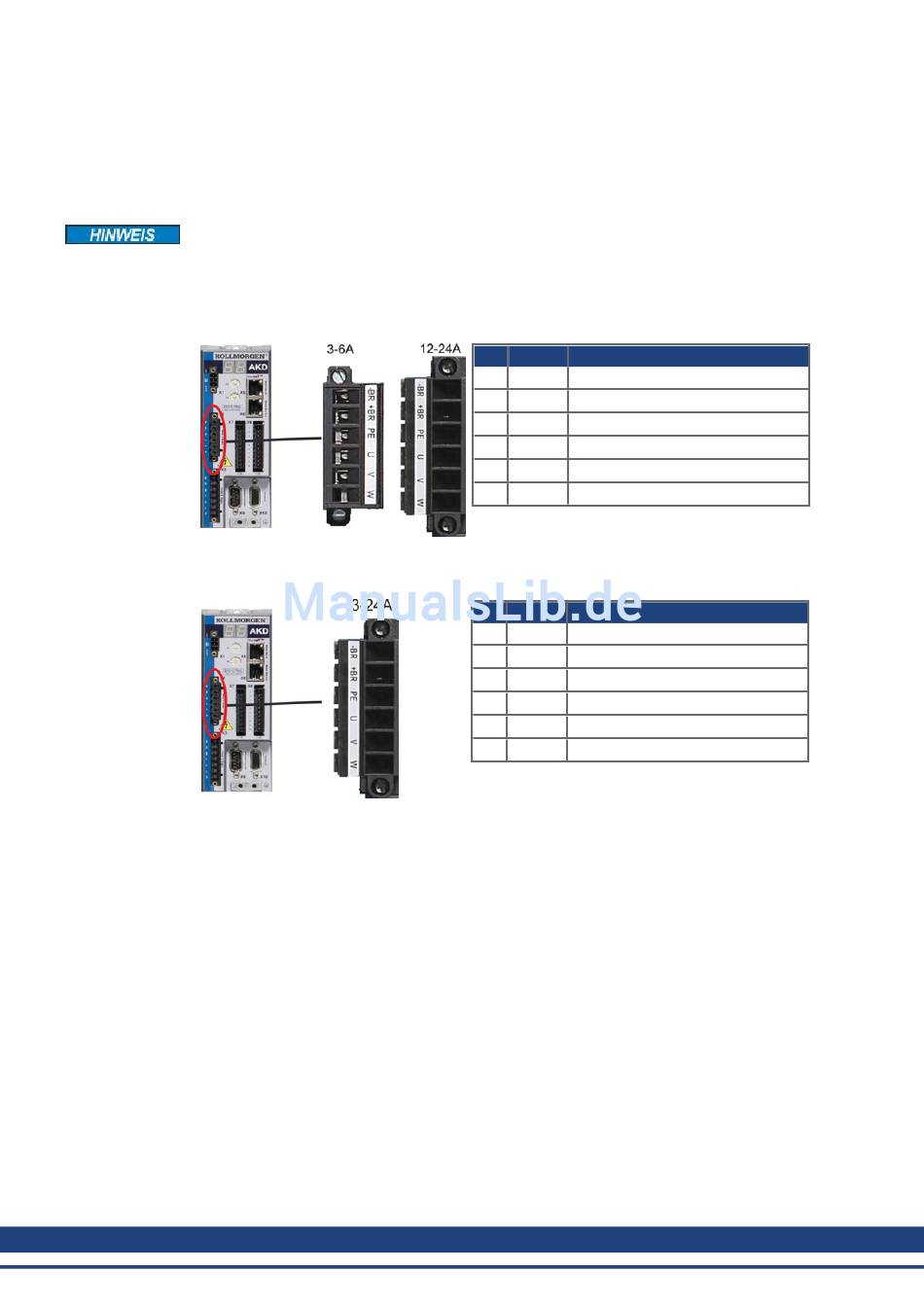

Stecker X2 AKD-xzzz06
Stecker X2 AKD-xzzz07
100 Kollmorgen™ | Mai 2013
Pin Signal Beschreibung
1 -BR Motor-Haltebremse, minus
2 +BR Motor-Haltebremse, plus
3 PE Schutzerde (Motorgehäuse)
4 U Motorphase U
5 V Motorphase V
6 W Motorphase W
Pin Signal Beschreibung
1 -BR Motor-Haltebremse, minus
2 +BR Motor-Haltebremse, plus
3 PE Schutzerde (Motorgehäuse)
4 U Motorphase U
5 V Motorphase V
6 W Motorphase W
