AKD Betriebsanleitung | 8 Elektrische Installation

8.13 E/A-Anschluss

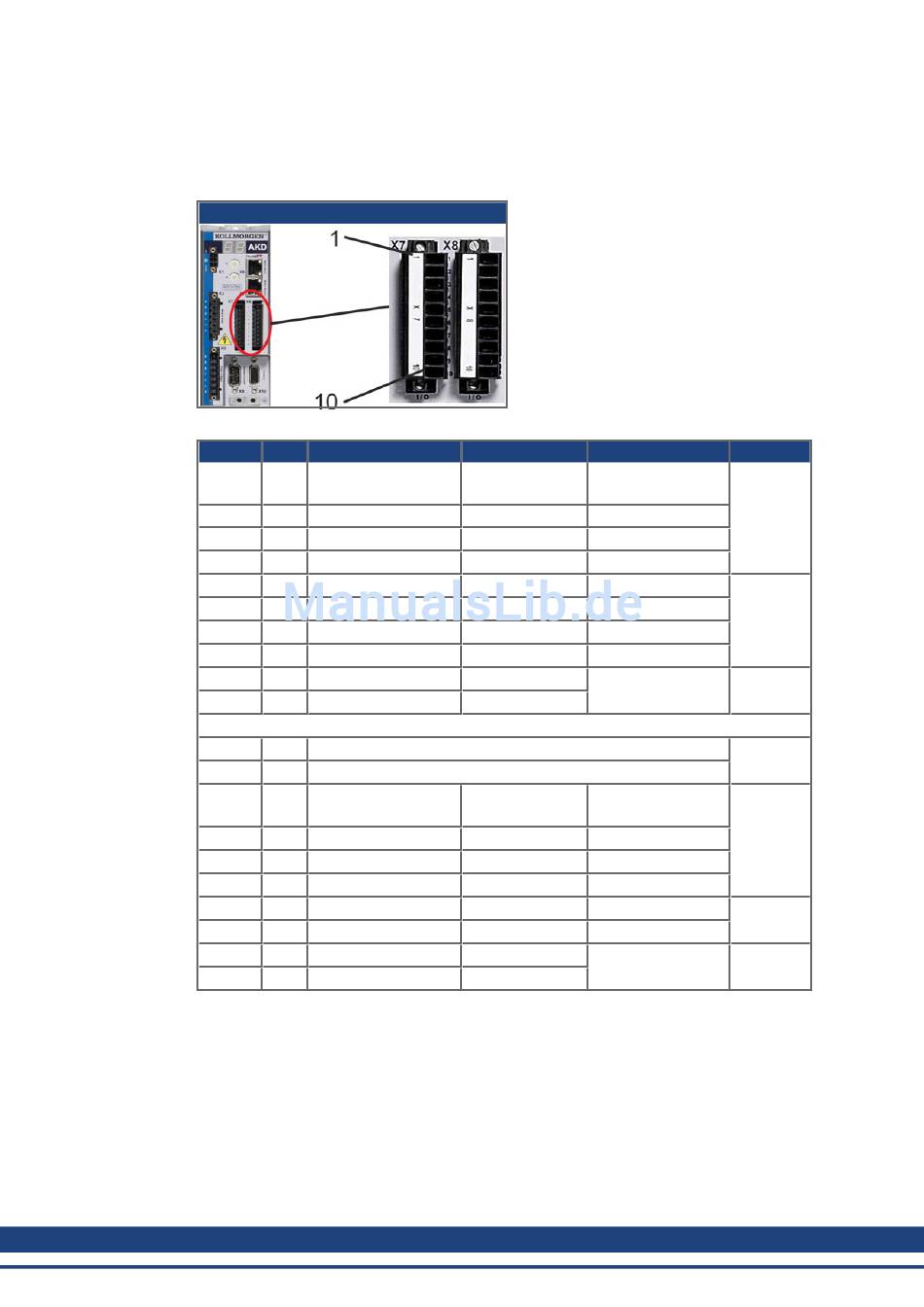

8.13.1 E/A-Stecker X7 und X8 (alle AKD Varianten)

Die digitalen und analogen Standard E/A-Signale liegen auf Stecker X7 und X8.
Stecker
Digital Common Anschlüsse für X7 und X8 sind nicht miteinander verbunden.
Die Leitung DCOMx sollte an den 0 V-Ausgang der E/A-Versorgung angeschlossen werden,
wenn Sensoren des Typs "Source" mit digitalen Eingängen verwendet werden.
Die Leitung DCOMx sollte an den 24 V-Ausgang der E/A-Versorgung angeschlossen
werden, wenn Sensoren des Typs "Sink" mit digitalen Eingängen verwendet werden.
124 Kollmorgen™ | Mai 2013
AKD-B, -P, -T
Pin Signal
X7 1 Digital Common X7
X7 2 Digitaler Eingang 7
X7 3 Digitaler Eingang 4
X7 4 Digitaler Eingang 3
X7 5 Digitaler Ausgang 2-
X7 6 Digitaler Ausgang 2+ DIGITAL-OUT2+
X7 7 Digitaler Ausgang 1-
X7 8 Digitaler Ausgang 1+ DIGITAL-OUT1+
X7 9 Digitaler Eingang 2
X7 10 Digitaler Eingang 1
X8 1
X8 2
X8 3 Digital Common X8
X8 4 Digitaler Eingang 8
X8 5 Digitaler Eingang 6
X8 6 Digitaler Eingang 5
X8 7 Analoge Masse
X8 8 Analoger Ausgang +
X8 9 Analoger Eingang -
X8 10 Analoger Eingang +
Abkürzung
DCOM7 Gemeinsamer für
X7 Pins 2,3,4,9,10
DIGITAL-IN 7 Programmierbar
DIGITAL-IN 4 Programmierbar
DIGITAL-IN 3 Programmierbar
DIGITAL-OUT2- Programmierbar
Programmierbar
DIGITAL-OUT1- Programmierbar
Programmierbar
DIGITAL-IN 2 Programmierbar,
high speed
DIGITAL-IN 1
Fehlerrelaisausgang
Fehlerrelaisausgang
DCOM8 Gemeinsamer für
X8 Pins 4, 5, 6
DIGITAL-IN 8 Endstufen-Enable
DIGITAL-IN 6 Programmierbar
DIGITAL-IN 5 Programmierbar
AGND Analoge Masse
Analog-Out Tachospannung
Analog-In- Geschwindigkeits-
Analog-In+
Funktion Anschluss
➜ S.130
➜ S.133
➜ S.130
➜ S.134
➜ S.130
➜ S.129
➜ S.128
Sollwert
