AKD Betriebsanleitung | 8 Elektrische Installation

8.11.8 Sinus-Encoder mit Hiperface

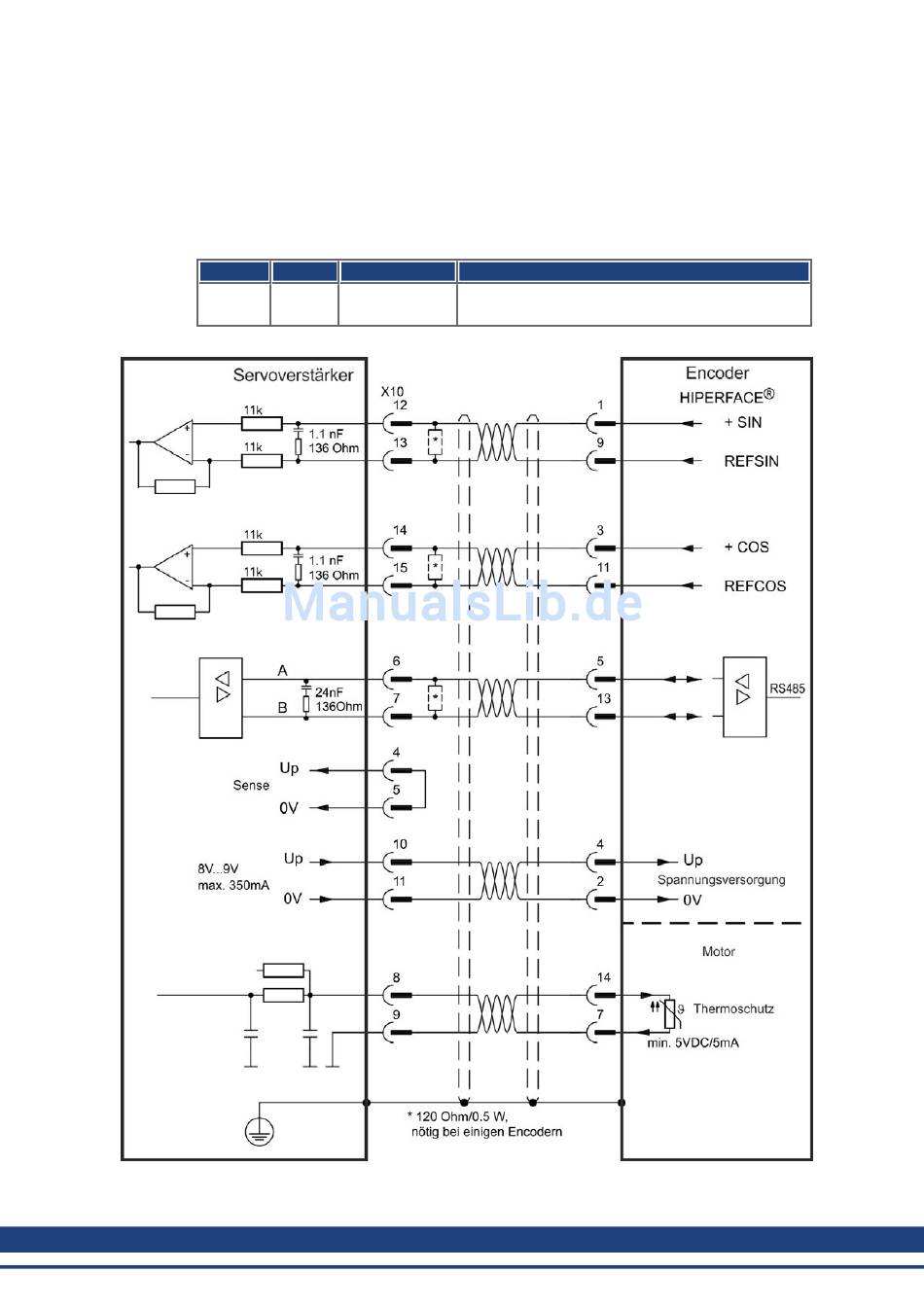

Das folgende Diagramm zeigt die Verdrahtung eines Singleturn- oder Multiturn-
Sinus/Cosinus-Encoders mit Hiperface-Schnittstelle als Rückführsystem.
Die Temperaturüberwachung im Motor ist über das Encoderkabel angeschlossen und wird im
Verstärker ausgewertet. Alle Signale werden mit unserem vormontierten Encoder-
Anschlusskabel angeschlossen.
Wenn Kabellängen von mehr als 50 m geplant sind, wenden Sie sich an den Kundendienst.
Hiperface
Die auf der Encoderseite dargestellte Pin-Zuordnung bezieht sich auf Kollmorgen™ Motoren.
112 Kollmorgen™ | Mai 2013
Typ FBTYPE Frequenzgrenze
33 1 MHz
Beschreibung
Wenn Pin 4 und 5 zusammen angeschlossen
werden, beträgt Up 8 bis 9 V
