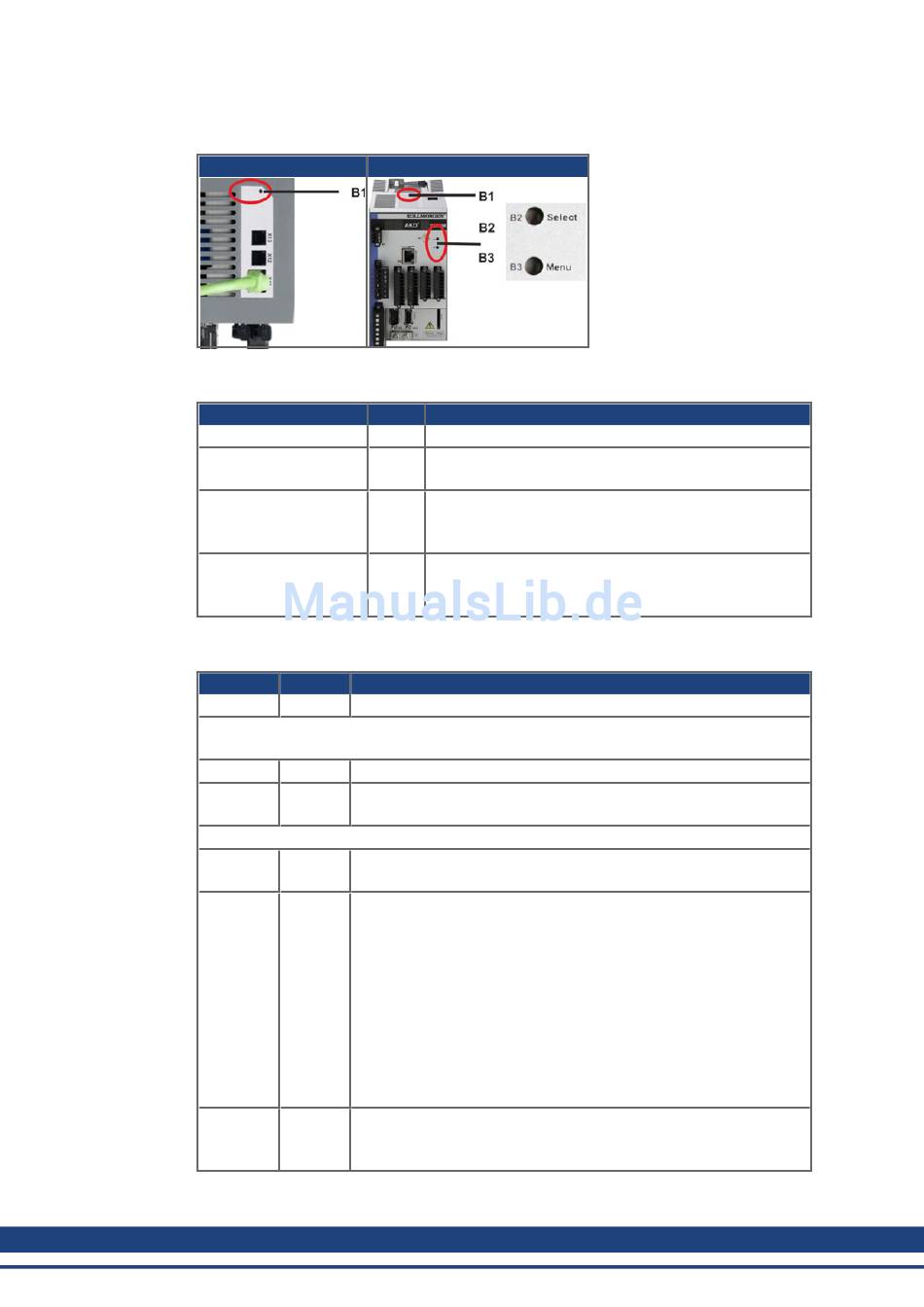

8.16 Taster (B1, B2, B3)

Die Taster werden verwendet, um vordefinierte Funktionen zu starten.
AKD B1

8.16.1 Taster B1 bei AKD-B, -P, -T

Funktion
IP Adresse anzeigen
Gerätetyp bei AKD-CC
Varianten umschalten
Laden von SD Karte
Speichern auf SD Karte

8.16.2 Taster B1, B2, B3 bei AKD-M

Funktion
-
Startfunktionen (Taster drücken und halten, während der Hochlaufphase des
Verstärkers)
Recovery
Menü
Operative Funktionen (Taster bei normalem Betrieb drücken)
Menü
Menüpunkt
ausführen
Bestätigen
144 Kollmorgen™ | Mai 2013
AKD PDMM B1, B2, B3
Taster Bemerkung
B1 Kurz drücken, zeigt IP Adresse im zweistelligen Display
B1 3 Sekunden lang drücken, schaltet von CAN-Bus nach
EtherCAT oder zurück.
B1 Nur Verstärker mit I/O Optionskarte. Drehschalter S1 auf
1 und S2 auf 0 stellen. B1 5s lang drücken um Daten von
der SD Karte in den Verstärker zu laden.
B1 Nur Verstärker mit I/O Optionskarte. Drehschalter S1 auf
1 und S2 auf 1 stellen. B1 5s lang drücken um Daten von
der SD Karte in den Verstärker zu laden.
Taster Bemerkungen
B1 Unbenutzt
B2 Drücken und Halten startet den Verstärker im Recovery Modus.
B3 Drücken und Halten blockiert den Autostart der Applikation und
startet die Anzeige des Menüs. Menüpunkt ausführen siehe unten.
B3 Drücken startet die Anzeige der Menüpunkte. Die Menüpunkte
werden 10s lang angezeigt, mit Drücken von B2 auswählen.
B2 Drücken während der gewünschte Menüpunkt angezeigt wird.
Applikation läuft, verfügbare Menüpunkte:
- 'IP' Adresse
- 'stop' Applikation (bestätigen)
Application läuft nicht, verfügbare Menüpunkte:
- 'IP' Adresse
- 'start' Applikation (bestätigen)
- 'reset' auf Werkseinstellungen (bestätigen)
- 'backup' zu SD Karte (bestätigen) (➜ S.145)
- 'restore' von SD Karte (bestätigen) (➜ S.145)
B2 Falls der gewählte Menüpunkt eine Bestätigung erfordert, wird im
Display 10 s lang ein "y" angezeigt. Drücken Sie B2 zur
Bestätigung.
