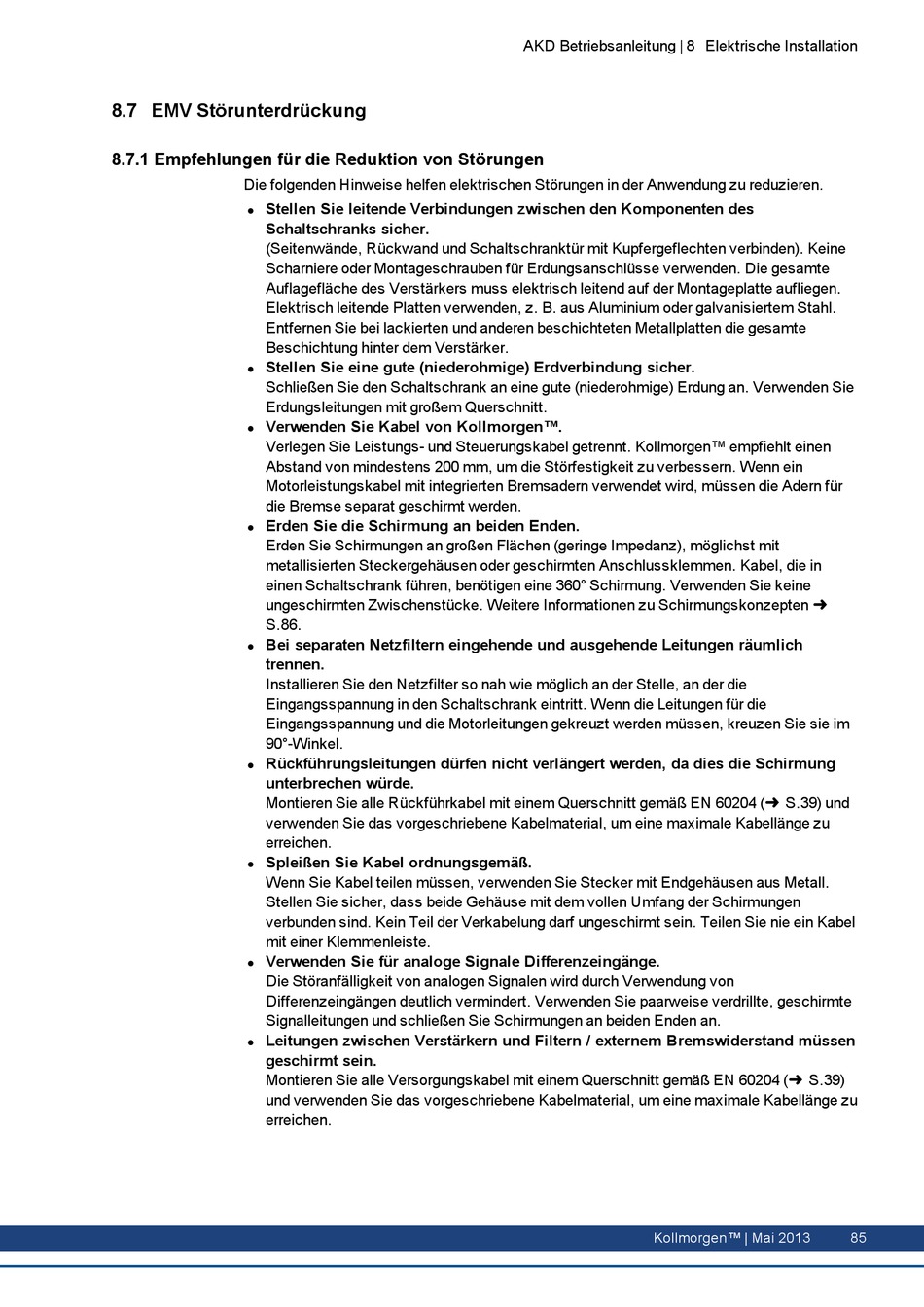

8.7 EMV Störunterdrückung
8.7.1 Empfehlungen für die Reduktion von Störungen
Die folgenden Hinweise helfen elektrischen Störungen in der Anwendung zu reduzieren.
Stellen Sie leitende Verbindungen zwischen den Komponenten des
l
Schaltschranks sicher.
(Seitenwände, Rückwand und Schaltschranktür mit Kupfergeflechten verbinden). Keine
Scharniere oder Montageschrauben für Erdungsanschlüsse verwenden. Die gesamte
Auflagefläche des Verstärkers muss elektrisch leitend auf der Montageplatte aufliegen.
Elektrisch leitende Platten verwenden, z. B. aus Aluminium oder galvanisiertem Stahl.
Entfernen Sie bei lackierten und anderen beschichteten Metallplatten die gesamte
Beschichtung hinter dem Verstärker.
Stellen Sie eine gute (niederohmige) Erdverbindung sicher.
l
Schließen Sie den Schaltschrank an eine gute (niederohmige) Erdung an. Verwenden Sie
Erdungsleitungen mit großem Querschnitt.
Verwenden Sie Kabel von Kollmorgen™.
l
Verlegen Sie Leistungs- und Steuerungskabel getrennt. Kollmorgen™ empfiehlt einen
Abstand von mindestens 200 mm, um die Störfestigkeit zu verbessern. Wenn ein
Motorleistungskabel mit integrierten Bremsadern verwendet wird, müssen die Adern für
die Bremse separat geschirmt werden.
Erden Sie die Schirmung an beiden Enden.
l
Erden Sie Schirmungen an großen Flächen (geringe Impedanz), möglichst mit
metallisierten Steckergehäusen oder geschirmten Anschlussklemmen. Kabel, die in
einen Schaltschrank führen, benötigen eine 360° Schirmung. Verwenden Sie keine
ungeschirmten Zwischenstücke. Weitere Informationen zu Schirmungskonzepten ➜
S.86.
Bei separaten Netzfiltern eingehende und ausgehende Leitungen räumlich
l
trennen.
Installieren Sie den Netzfilter so nah wie möglich an der Stelle, an der die
Eingangsspannung in den Schaltschrank eintritt. Wenn die Leitungen für die
Eingangsspannung und die Motorleitungen gekreuzt werden müssen, kreuzen Sie sie im
90°-Winkel.
Rückführungsleitungen dürfen nicht verlängert werden, da dies die Schirmung
l
unterbrechen würde.
Montieren Sie alle Rückführkabel mit einem Querschnitt gemäß EN 60204 (➜ S.39) und
verwenden Sie das vorgeschriebene Kabelmaterial, um eine maximale Kabellänge zu
erreichen.
Spleißen Sie Kabel ordnungsgemäß.
l
Wenn Sie Kabel teilen müssen, verwenden Sie Stecker mit Endgehäusen aus Metall.
Stellen Sie sicher, dass beide Gehäuse mit dem vollen Umfang der Schirmungen
verbunden sind. Kein Teil der Verkabelung darf ungeschirmt sein. Teilen Sie nie ein Kabel
mit einer Klemmenleiste.
Verwenden Sie für analoge Signale Differenzeingänge.
l
Die Störanfälligkeit von analogen Signalen wird durch Verwendung von
Differenzeingängen deutlich vermindert. Verwenden Sie paarweise verdrillte, geschirmte
Signalleitungen und schließen Sie Schirmungen an beiden Enden an.
Leitungen zwischen Verstärkern und Filtern / externem Bremswiderstand müssen
l
geschirmt sein.
Montieren Sie alle Versorgungskabel mit einem Querschnitt gemäß EN 60204 (➜ S.39)
und verwenden Sie das vorgeschriebene Kabelmaterial, um eine maximale Kabellänge zu
erreichen.
