8.11.5.2 BiSS (Mode C) Digital

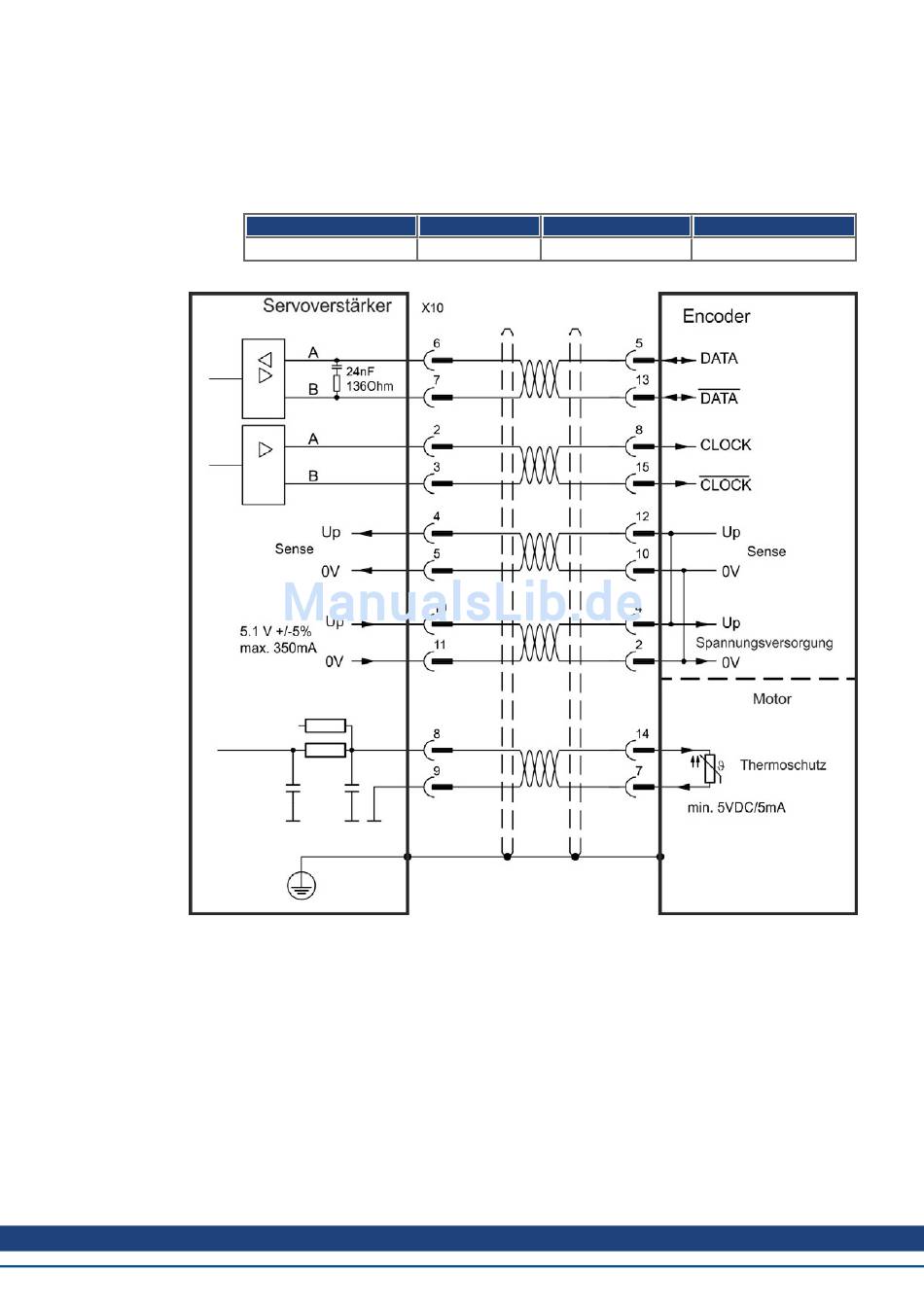

Das folgende Diagramm zeigt die Verdrahtung eines Renishaw (Modell "Resolute RA26B")
Encoders mit BiSS Mode C Schnittstelle als Rückführsystem. Die Temperaturüberwachung
im Motor ist über das Encoderkabel angeschlossen und wird im Verstärker ausgewertet.
Wenn Kabellängen von mehr als 25 m geplant sind, wenden Sie sich an den Kundendienst.
Type FBTYPE Up Frequenzgrenze
BiSS Mode C 34 5,1 V +/-5% 2.5 MHz
Die auf der Encoderseite dargestellte Pin-Zuordnung bezieht sich auf Kollmorgen™ Motoren.
