8.7.3 Schirmanschluss an den Verstärker
Sie können die Kabelschirmung mit Schirmblechen, Schirmanschlussklemmen und einem
Motorstecker mit Zugentlastung und Schirmbleche direkt an den Verstärker anschließen.

8.7.3.1 Schirmbleche

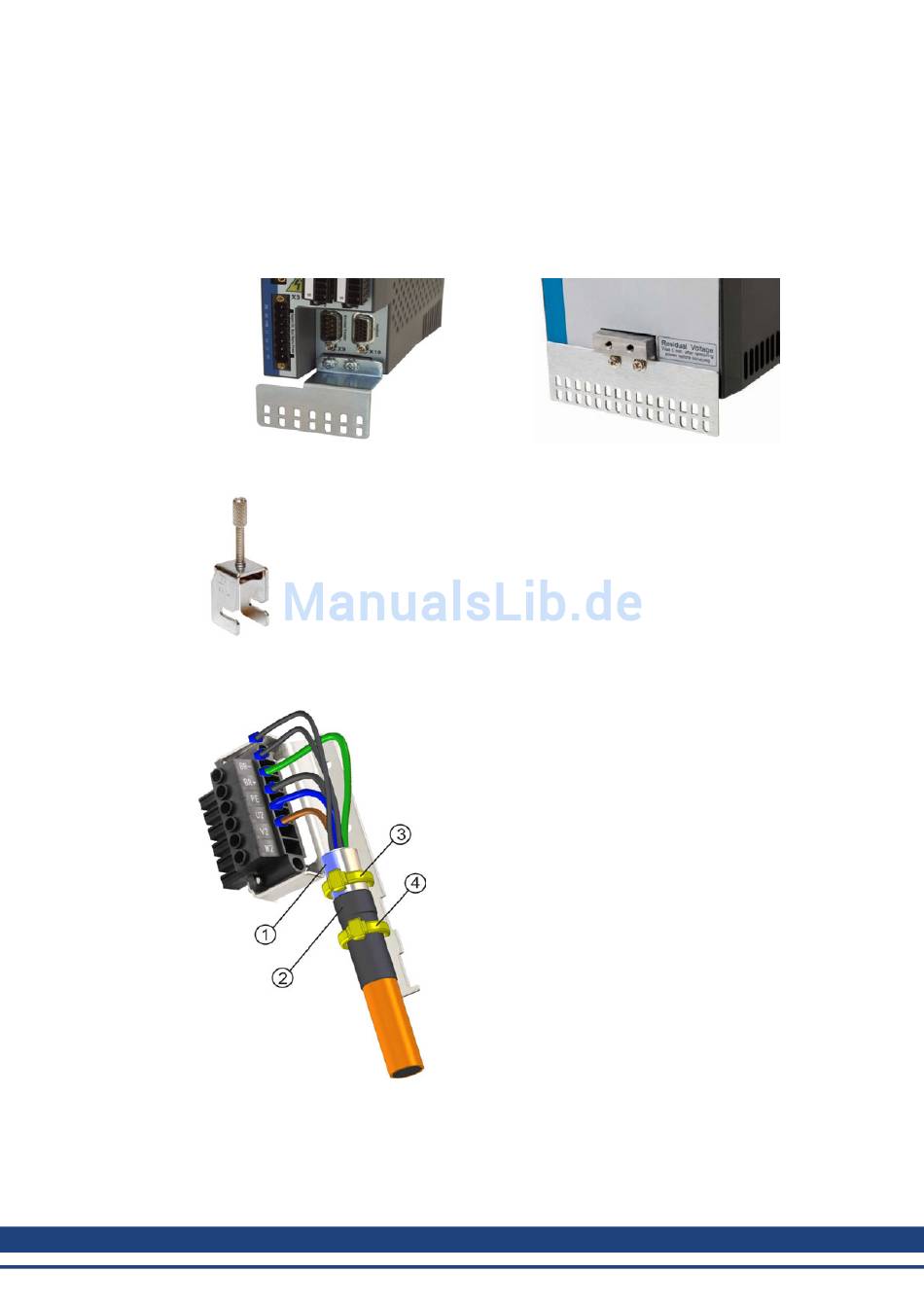

Montieren Sie die Schirmbleche wie auf den folgenden Abbildungen gezeigt am Verstärker.
L-förmiges Schirmblech (nur in Europa)

8.7.3.2 Schirmanschlussklemmen

8.7.3.3 Motorstecker X2 mit Schirmanschluss

Anschluss für die Motorleistung durch Gegenstecker mit Zugentlastung.
88 Kollmorgen™ | Mai 2013
Typen AKD-x0306 bis x1206:
Verwenden Sie Schirmanschlussklemmen (siehe Zubehörhandbuch). Diese
werden in die Schirmbleche eingehakt und gewährleisten einen optimalen
Kontakt zwischen der Schirmung und dem Schirmblech.
Kollmorgen™ empfiehlt die Verwendung von Schirmklemmen des Typs
Phoenix Contact SK14 mit einem Klemmbereich von 6 bis 13 mm.
Typen AKD-x02406 & zzz07:
flaches Schirmblech
Isolieren Sie die äußere Kabelummantelung auf eine
Länge von ca. 120 mm ab und achten Sie darauf, das
Schirmgeflecht nicht zu beschädigen. Schieben Sie das
Schirmgeflecht (1) über das Kabel und sichern Sie es mit
einer Gummihülse (2) oder Schrumpfschlauch.
Kürzen Sie alle Adern außer der Schutzerde (grün/gelb)
um ca. 20 mm, sodass die Schutzerde die längste Ader
ist. Isolieren Sie alle Adern ab und bringen Sie
Aderendhülsen an.
Sichern Sie das Schirmgeflecht des Kabels am
Schirmblech mit einem Kabelbinder (3) und verwenden
Sie einen zweiten Kabelbinder (4), um das Kabel über der
Gummihülse zu fixieren.
Verdrahten Sie den Stecker wie im Anschlussbild
dargestellt. Stecken Sie den Stecker in die Buchse an
der Vorderseite des AKD.
Schrauben Sie den Stecker an. Dies stellt sicher, dass
zwischen dem Schirmgeflecht und der Frontplatte ein
großflächiger, leitender Kontakt besteht.
