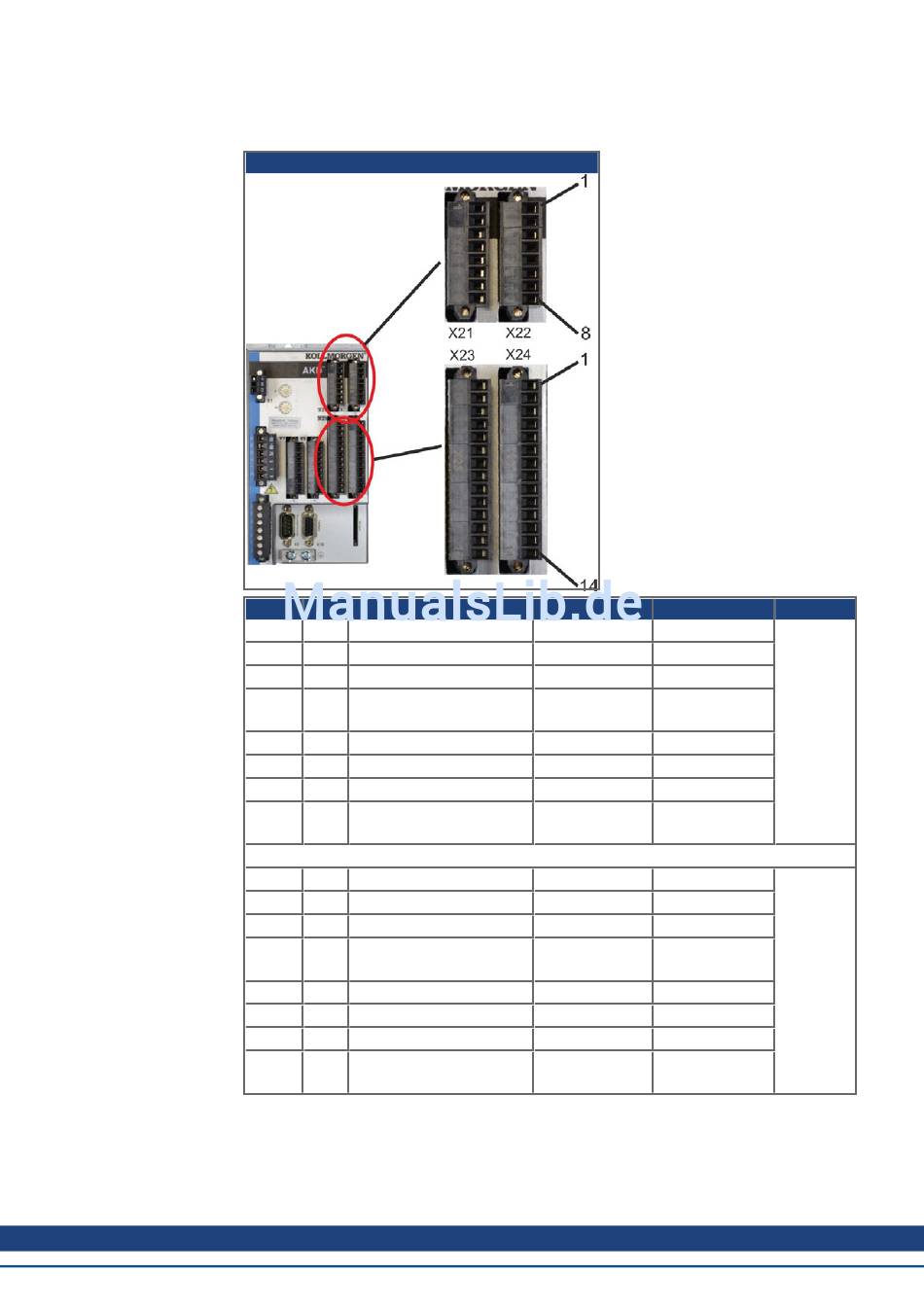

8.13.2 E/A Stecker X21, X22, X23 und X24 (nur AKD-T mit I/O Optionskarte)

Die Optionskarte I/O bietet vier zusätzliche Stecker X21, X22, X23, X24 für E/A Signale.
Stecker Pin Signal
X21
X21
X21
X21
X21
X21
X21
X21
X22
X22
X22
X22
X22
X22
X22
X22
AKD-xyyyzz-IC
1 Digitaler Eingang 21
2 Digitaler Eingang 22
3 Digitaler Eingang 23
4 Digital Common X21/1_3 DCOM21.1_3
5 Digitaler Eingang 24
6 Digitaler Eingang 25
7 Digitaler Eingang 26
8 Digital Common X21/5_7 DCOM21.5_7
1 Digitaler Eingang 27
2 Digitaler Eingang 28
3 Digitaler Eingang 29
4 Digital Common X22/1_3 DCOM22.1_3
5 Digitaler Eingang 30
6 Digitaler Eingang 31
7 Digitaler Eingang 32
8 Digital Common X22/5_7 DCOM22.5_7
AKD Betriebsanleitung | 8 Elektrische Installation
Abkürzung Funktion
DIGITAL-IN 21 Programmierbar
DIGITAL-IN 22 Programmierbar
DIGITAL-IN 23 Programmierbar
Gemeinsamer für
X21 Pins 1, 2, 3
DIGITAL-IN 24 Programmierbar
DIGITAL-IN 25 Programmierbar
DIGITAL-IN 26 Programmierbar
Gemeinsamer für
X21 Pins 5, 6, 7
DIGITAL-IN 27 Programmierbar
DIGITAL-IN 28 Programmierbar
DIGITAL-IN 29 Programmierbar
Gemeinsamer für
X22 Pins 1, 2, 3
DIGITAL-IN 30 Programmierbar
DIGITAL-IN 31 Programmierbar
DIGITAL-IN 32 Programmierbar
Gemeinsamer für
X22 Pins 5, 6, 7
Kollmorgen™ | Mai 2013
Anschluss
➜ S.135
