8.11.7 Encoder mit EnDat 2.2

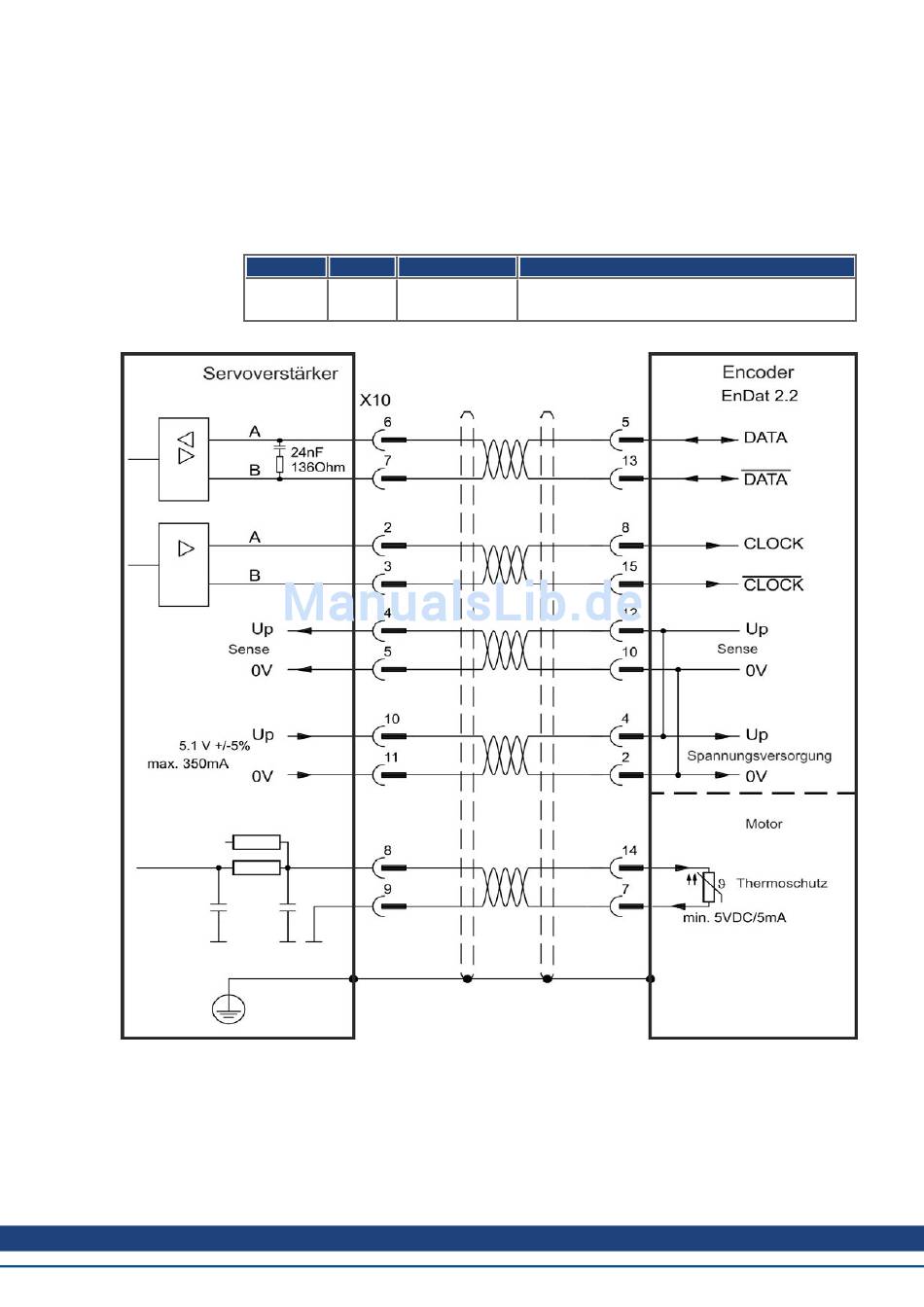

Die folgende Tabelle und Abbildung zeigen die Verdrahtung eines Singleturn- oder Multiturn-
Encoders mit EnDat 2.2-Schnittstelle als Rückführsystem.
Die Temperaturüberwachung im Motor ist über das Encoderkabel angeschlossen und wird
im Verstärker ausgewertet. Alle Signale werden mit unserem vormontierten Encoder-
Anschlusskabel angeschlossen.
Wenn Kabellängen von mehr als 50 m geplant sind, wenden Sie sich an den Kundendienst.
Typ
ENDAT 2.2
Die auf der Encoderseite dargestellte Pin-Zuordnung bezieht sich aufKollmorgen™ Motoren.
FBTYPE Frequenzgrenze
31
1 MHz
AKD Betriebsanleitung | 8 Elektrische Installation
Beschreibung
Auf Bildschirm FEEDBACK (Rückführung)
anpassen
