6.16.7.1 Signaldiagramm

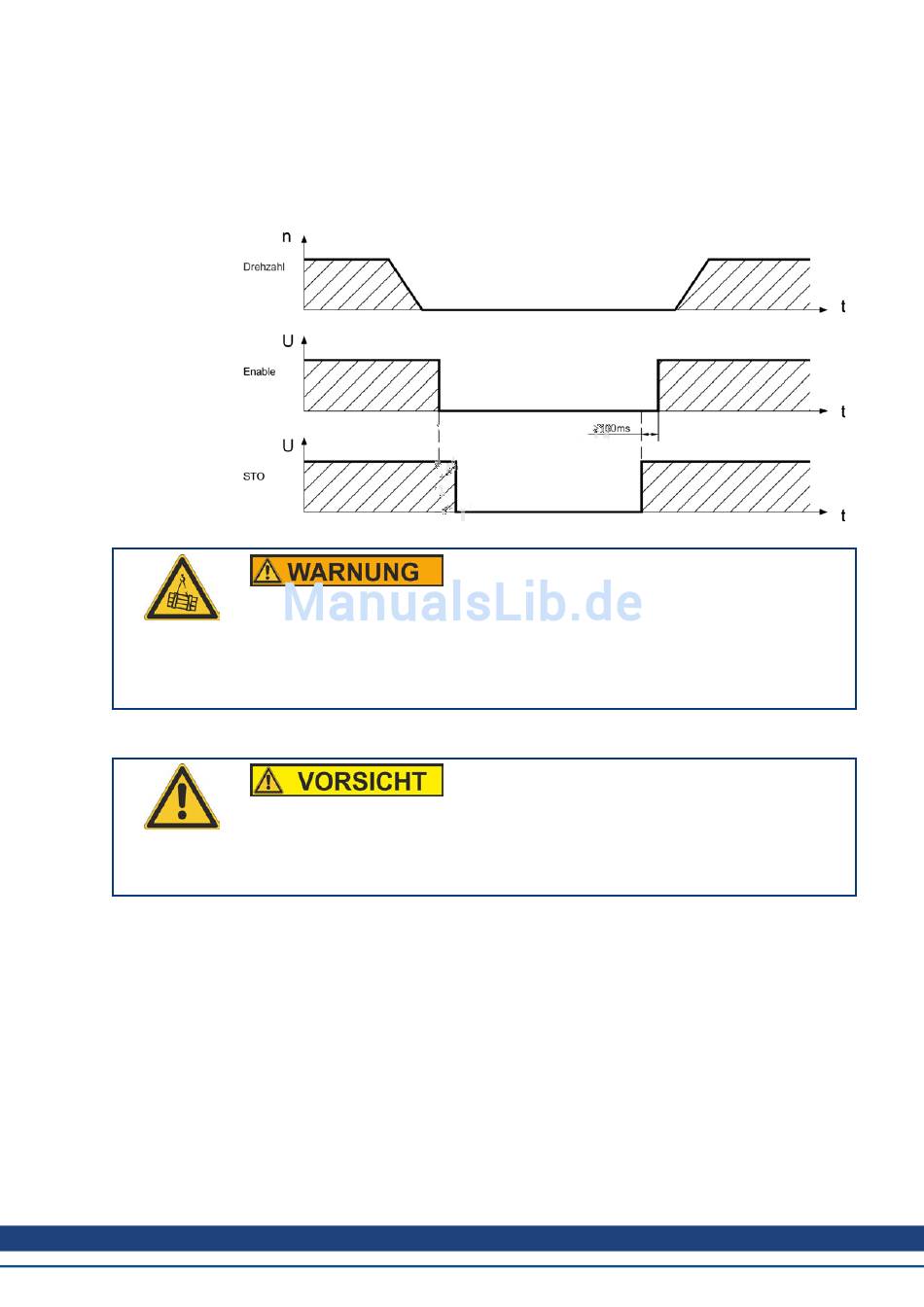

Das folgende Diagramm zeigt die Verwendung der STO Funktion für ein sicheres Stoppen
und den störungsfreien Betrieb des Verstärkers.
1. Bremsen Sie den Verstärker kontrolliert ab (Geschwindigkeits-Sollwert = 0 V).
2. Wenn die Geschwindigkeit 0 U/min beträgt, deaktivieren Sie den AKD(Enable = 0 V).
3. Aktivieren Sie die STO Funktion (STO = 0 V)
Hängende Lasten können sich bei Motoren ohne Bremse selbst in
Bewegung versetzen, da der Motor bei aktivierter STO Funktion kein
Drehmoment mehr erzeugt. Wenn die Last fällt, kann dies zu schweren
Verletzungen führen. Verwenden Sie Motoren mit einer integrierten,
sicheren Haltebremse.

6.16.7.2 Funktionstest

Bei der ersten Inbetriebnahme und nach jeder Störung in der
Verkabelung des Verstärkers oder nach dem Austausch von einer oder
mehreren Komponenten des Laufwerks muss die Funktion der
Wiederanlaufsperre geprüft werden.
Erste Methode:
1. Stoppen Sie den Verstärker mit dem Sollwert 0 V, belassen Sie den Verstärker
freigegeben. GEFAHR: Betreten Sie nicht den Gefahrenbereich!
2. Aktivieren Sie die STO Funktion, indem Sie z.B. die Schutztür öffnen (X1/3 = 0 V).
3. Das Fehlerrelais öffnet, das Netzschütz wird geöffnet, der Verstärker zeigt Fehler F602.
Zweite Methode:
1. Stoppen Sie alle Verstärker mit dem Sollwert 0 V, deaktivieren Sie die Verstärker.
2. Aktivieren Sie die STO Funktion, indem Sie z. B. die Schutztür öffnen (X1/3 = 0 V).
3. Der Verstärker zeigt die Warnung n602 an.
