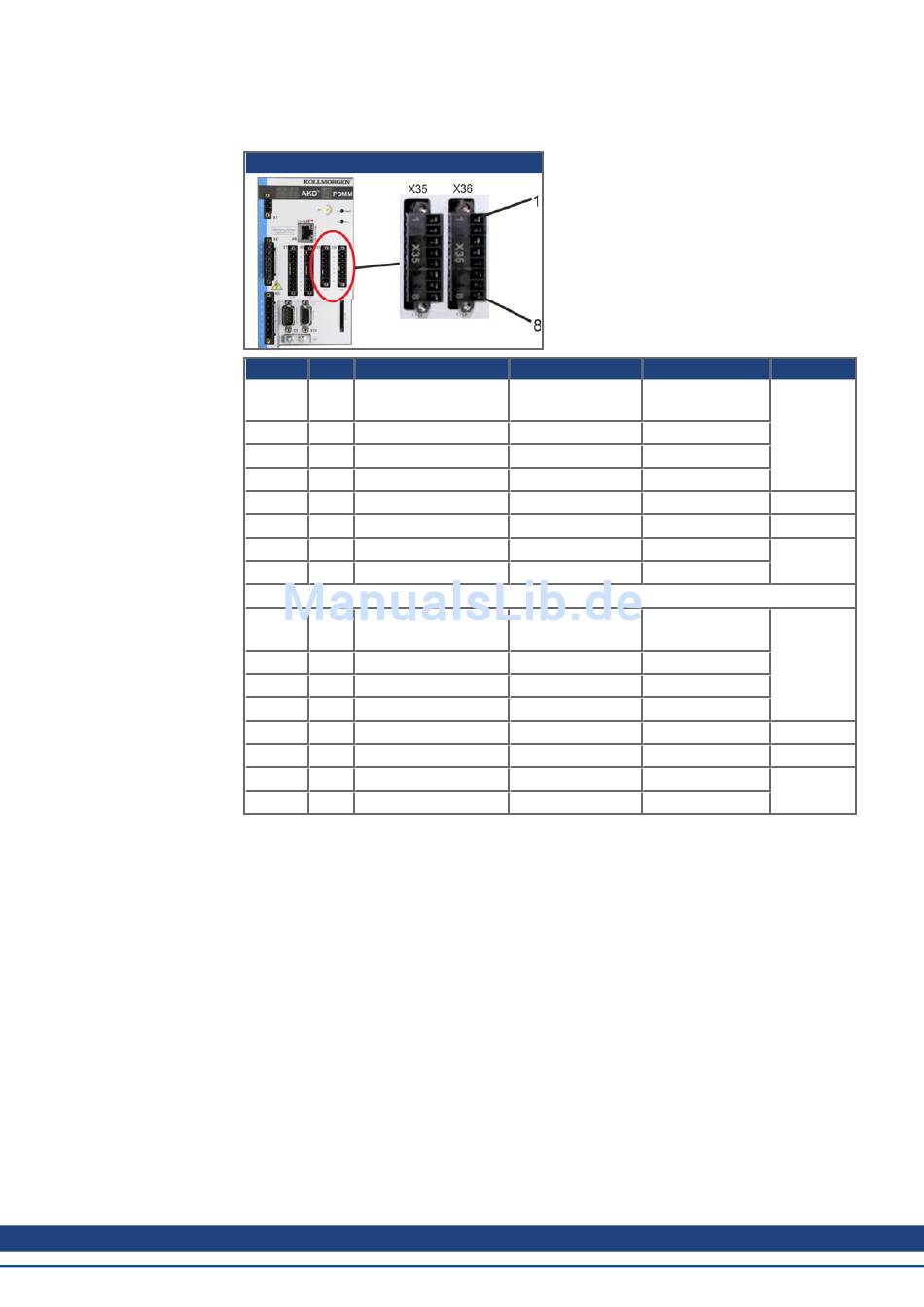

8.13.3 E/A Stecker X35 und X36 (nur AKD)

AKD PDMM bietet zwei zusätzliche Stecker X35 und X36 mit digitalen E/A.
AKD-M
Stecker
X35
X35
X35
X35
X35
X35
X35
X35
X36
X36
X36
X36
X36
X36
X36
X36
Digital Common Anschlüsse für X35 und X36 sind nicht miteinander verbunden.
Die Leitung DCOMx sollte an den 0 V-Ausgang der E/A-Versorgung angeschlossen werden,
wenn Sensoren des Typs "Source" mit digitalen Eingängen verwendet werden.
Die Leitung DCOMx sollte an den 24 V-Ausgang der E/A-Versorgung angeschlossen
werden, wenn Sensoren des Typs "Sink" mit digitalen Eingängen verwendet werden.
Pin Signal
1 Digital Common X35 DCOM35
2 Digitaler Eingang 21
3 Digitaler Eingang 22
4 Digitaler Eingang 23
5 n.c.
6 n.c.
7 Digitaler Ausgang 21- DIGITAL-OUT21-
8 Digitaler Ausgang 21+ DIGITAL-OUT21+ Programmierbar
1 Digital Common X36 DCOM36
2 Digitaler Eingang 24
3 Digitaler Eingang 25
4 Digitaler Eingang 26
5 n.c.
6 n.c.
7 Digitaler Ausgang 22- DIGITAL-OUT22-
8 Digitaler Ausgang 22+ DIGITAL-OUT22+ Programmierbar
AKD Betriebsanleitung | 8 Elektrische Installation
Abkürzung Funktion
Gemeinsamer für
X35 Pins 2, 3, 4
DIGITAL-IN 21 Programmierbar
DIGITAL-IN 22 Programmierbar
DIGITAL-IN 23 Programmierbar
n.c.
n.c.
Programmierbar
Gemeinsamer für
X36 Pins 2, 3, 4
DIGITAL-IN 24 Programmierbar
DIGITAL-IN 25 Programmierbar
DIGITAL-IN 26 Programmierbar
n.c.
n.c.
Programmierbar
Kollmorgen™ | Mai 2013
Anschluss
➜ S.139
- -
- -
➜ S.141
➜ S.139
- -
- -
➜ S.141
