8.8.3 24 V-Hilfsspannungsversorgung (X1)

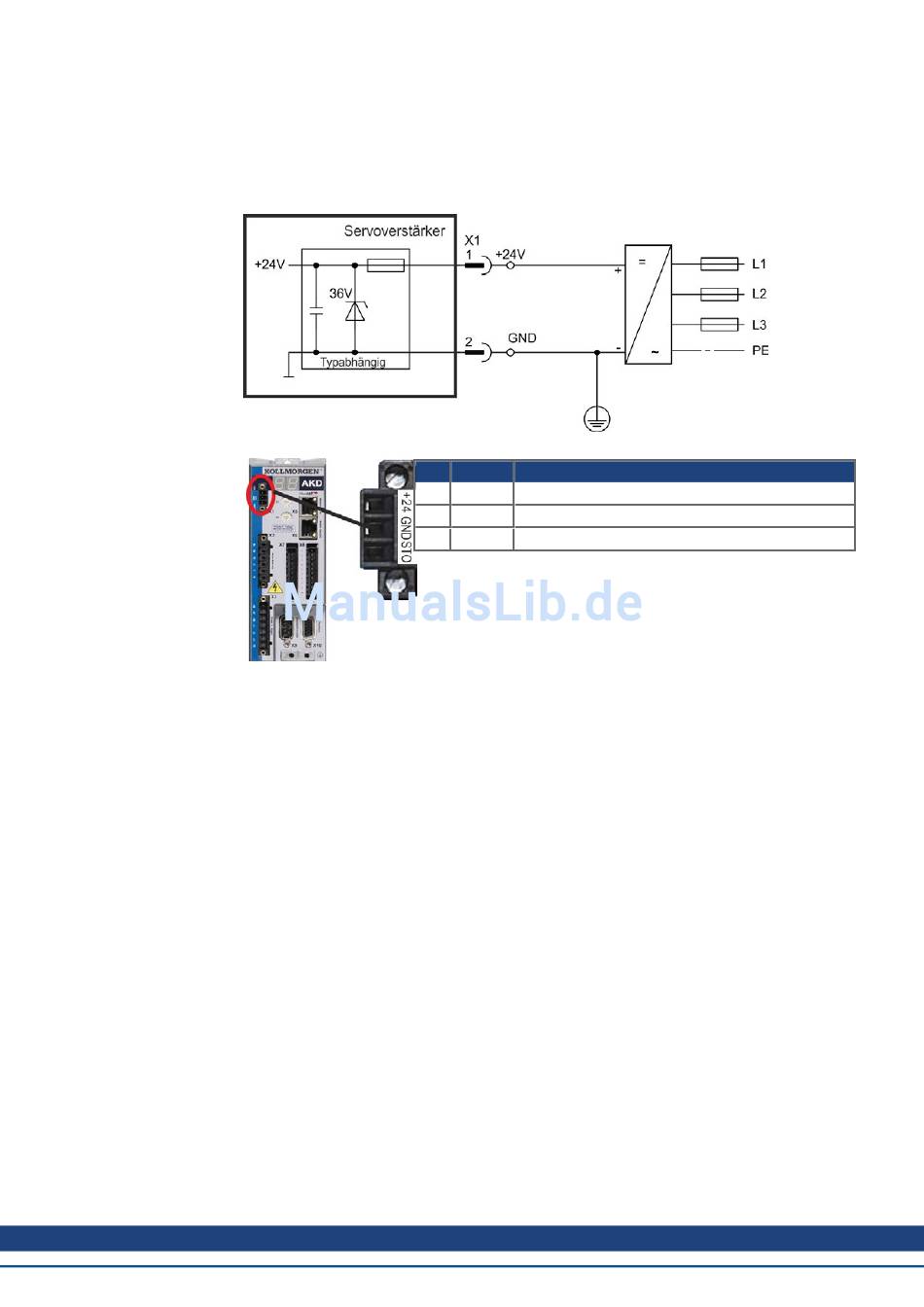

Das folgende Diagramm beschreibt eine externe 24 V DC-Stromversorgung, die elektrisch
isoliert ist, z. B. über einen Trenntransformator. Der erforderliche Nennstrom hängt von der
Verwendung der Motorbremse und Optionskarte ab ➜ S.34 bzw. ➜ S.35.).
AKD Betriebsanleitung | 8 Elektrische Installation
Pin
Signal
1
+24
+24 V DC Hilfsspannungsversorgung
2
GND
24 V Versorgungs-GND
3
STO
STO Enable (Safe Torque Off)
Beschreibung
Kollmorgen™ | Mai 2013
91
Inhalt
sverzeichnis
Vorherige
Seite
Nächste
Seite
1
...
88
89
90
91
92
93
94
95
Werbung
Kapitel
Inhaltsverzeichnis
3
Technische Beschreibung Und Daten
29
Elektrische Installation
69
Inbetriebnahme
159
Inhaltsverzeichnis
Fehlerbehebung
EMV Störunterdrückung
85
Fehlersuche und -behebung beim AKD
191
Verwandte Anleitungen für Kollmorgen AKD BASIC
Steuergeräte Kollmorgen AKD-C01007-MCEC Benutzerhandbuch
(1209 Seiten)
Verstärker Kollmorgen AKD Benutzerhandbuch
(672 Seiten)
Verstärker Kollmorgen AKD Betriebsanleitung
(214 Seiten)
Kommunikationssystem Kollmorgen AKD Handbuch
(176 Seiten)
Kommunikationsgerät Kollmorgen AKD Anleitungen
(164 Seiten)
Verstärker Kollmorgen AKD Handbuch
Ethercat kommunikation (152 Seiten)
Stromversorgung Kollmorgen AKD Betriebsanleitung
Central power supply (94 Seiten)
Servoantriebe Kollmorgen AKD Betriebsanleitung
Near servo drive (72 Seiten)
Stromversorgung Kollmorgen AKD Betriebsanleitung
(20 Seiten)
Verstärker Kollmorgen AKD Kurzanleitung
(2 Seiten)
Verstärker Kollmorgen AKD, AKD BASIC, AKD PDMM Betriebsanleitung
Servoverstärker (214 Seiten)
Verstärker Kollmorgen AKD-N 6A Projektierungshandbuch
Dezentrales antriebssystem akd serie (46 Seiten)
Verstärker Kollmorgen AKD-N-DB Benutzerhandbuch
(1356 Seiten)
Verstärker Kollmorgen AKD 2G-S series Betriebsanleitung
(152 Seiten)
Verstärker Kollmorgen AKD-Serie Betriebsanleitung
(215 Seiten)
Verstärker Kollmorgen AKD 2G-S-Serie Betriebsanleitung
Mit funktionaler sicherheit sto-sil2 (146 Seiten)
Verwandte Inhalte für Kollmorgen AKD BASIC
AKD-Serie V-Hilfsspannungsversorgung (X1)
Kollmorgen AKD-Serie
AKD, AKD BASIC, AKD PDMM Hilfsspannungsversorgung (X1)
Kollmorgen AKD, AKD BASIC, AKD PDMM
AKD-N-DB Hilfsspannungsversorgung (X1)
Kollmorgen AKD-N-DB
AKD Hilfsspannungsversorgung (X1)
Kollmorgen AKD
AKD Hilfsspannungsversorgung (X1)
Kollmorgen AKD
SERVOSTAR 601 Sinus Encoder 5V Mit Biss (X1)
Kollmorgen SERVOSTAR 601
S700-Serie Sfd3 (X1), Ein-Kabel Anschluss
Kollmorgen S700-Serie
S701-Serie Sfd3 (X1), Ein-Kabel Anschluss
Kollmorgen S701-Serie
S70101 Serie Sinus Encoder Mit Biss (X1)
Kollmorgen S70101 Serie
S700 Serie Sfd3 (X1), Ein-Kabel Anschluss
Kollmorgen S700 Serie
SERVOSTAR 300 Sfd3 (X1), Ein-Kabel Anschluss
Kollmorgen SERVOSTAR 300
AKD 2G-S series Hilfsspannungsversorgung (X10)
Kollmorgen AKD 2G-S series
SERVOSTAR 406A Digitale Steuersignale Am Netzteil (X1)
Kollmorgen SERVOSTAR 406A
S700 Serie Sfd3 (X1), Ein-Kabel Anschluss
Kollmorgen S700 Serie
SERVOSTAR 300 Comcoder (X1)
Kollmorgen SERVOSTAR 300
SERVOSTAR 640 Comcoder (X1)
Kollmorgen SERVOSTAR 640
Diese Anleitung auch für:
Akd pdmm
Inhaltsverzeichnis
Drucken
Lesezeichen umbenennen
Lesezeichen löschen?
Möchten Sie es aus Ihren Handbüchern löschen?
Anmelden
Anmelden
ODER
Mit Facebook anmelden
Mit Google anmelden
Anleitung hochladen
Von PC hochladen
Von URL hochladen
