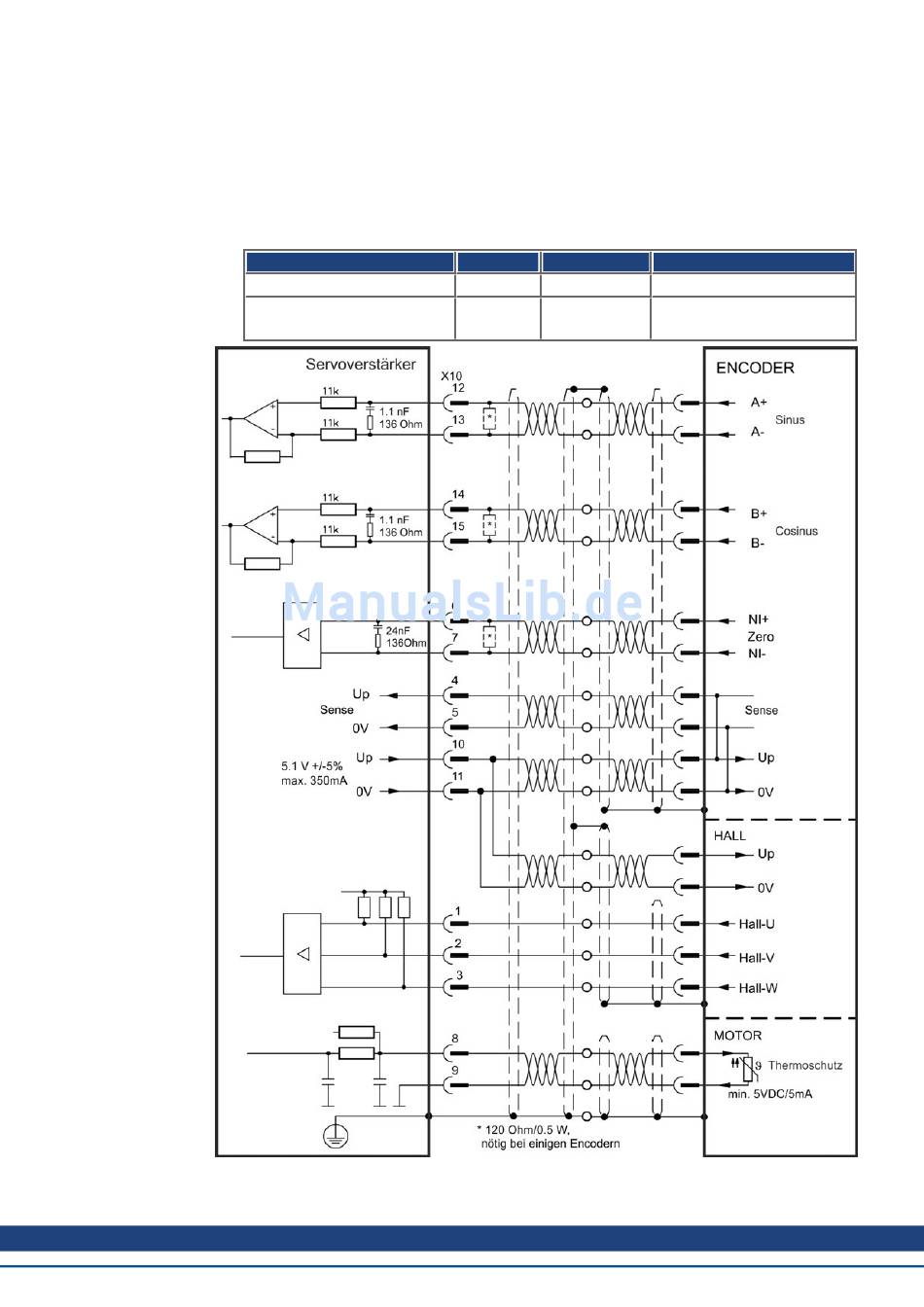

8.11.9 Sinus-Encoder mit Hall

Rückführsysteme, die keine absoluten Informationen für die Kommutierung liefern, können
entweder mit der Wake & Shake-Kommutierung arbeiten (siehe AKD Benutzerhandbuch)
oder als komplettes Rückführsystem verwendet werden, wenn sie mit einem zusätzlichen
Hall-Encoder kombiniert werden. Alle Signale sind an X10 angeschlossen und werden dort
evaluiert. Wenn Kabellängen von mehr als 25 m geplant sind, wenden Sie sich an den
Kundendienst.
Sinus/Cosinus 1 V p-p mit Hall
Sinus/Cosinus 1 V p-p
Typ FBTYPE
(Wake&Shake)
AKD Betriebsanleitung | 8 Elektrische Installation
Up
20 5,1 V +/-5 %
21 5,1 V +/-5 %
Kollmorgen™ | Mai 2013
Frequenzgrenze (sin, cos)
1 MHz
1 MHz
113
