8.13.9 Digitale Ausgänge mit I/O Optionskarte (X23/X24)
8.13.9.1 Digitale Ausgänge 21 bis 24 und 26 bis 29
Die Optionskarte "IC" bietet 10 zusätzliche digitale Ausgänge (➜ S.124). Wählen Sie die
gewünschte Funktion in der Setup-Software aus. Es können Meldungen von
vorprogrammierten Funktionen, die im Verstärker gespeichert sind, ausgegeben werden.
Eine Liste dieser Funktionen ist in der Setup-Software enthalten. Wenn eine Funktion
zugewiesen wurde, muss der Parametersatz im Verstärker gespeichert werden.
Technische Eigenschaften
24 V E/A-Stromversorgung, 20 VDC bis 30 VDC, potentialfrei, max. 100 mA
l
Kann als aktiv low oder aktiv high verdrahtet werden (siehe folgende Beispiele)
l
Aktualisierungsrate: 250 µs
l

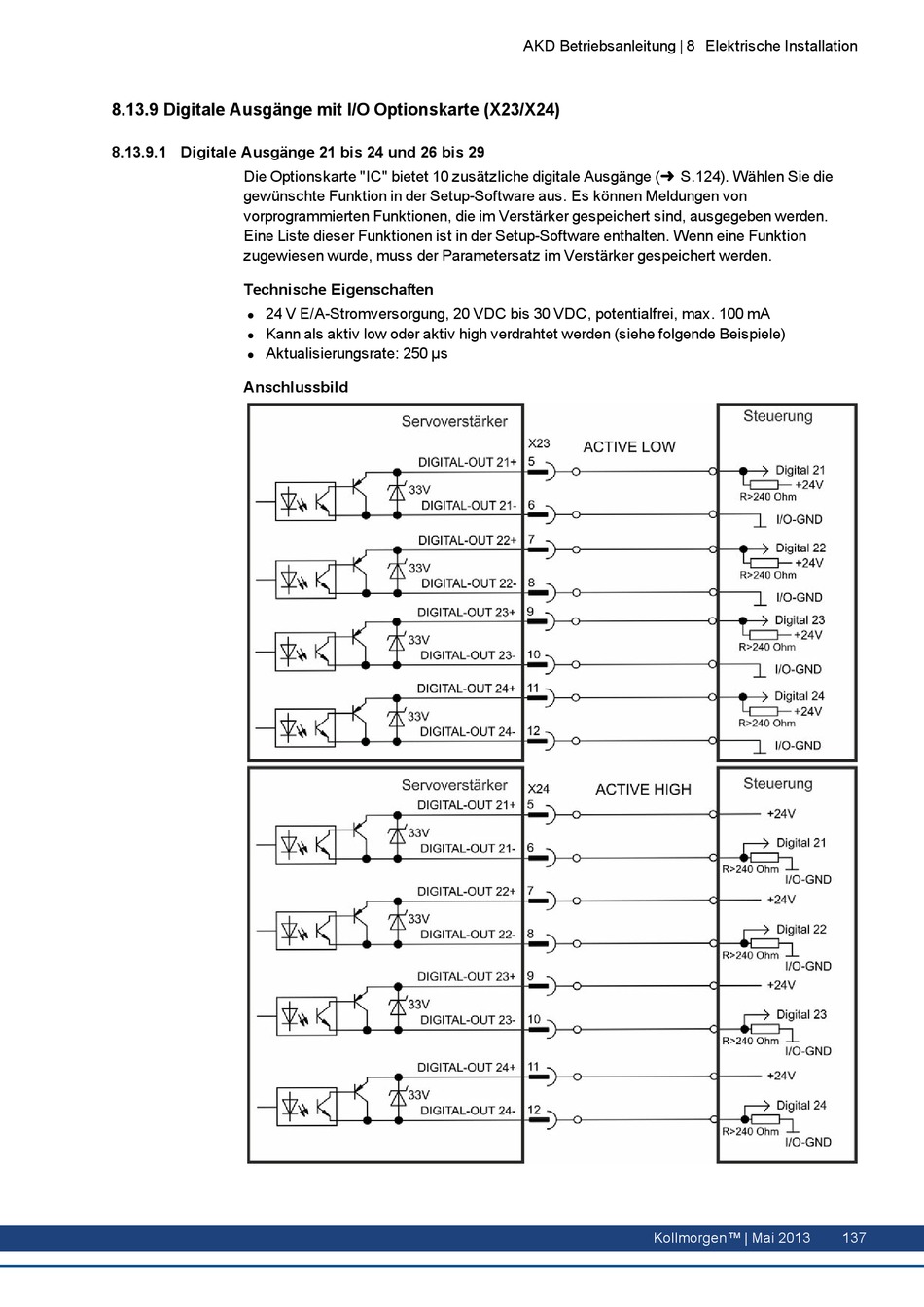

Anschlussbild
